Přesný technický nákres pergoly a detailní plán stavby tvoří základní předpoklad pro to, aby vaše konstrukce byla stabilní a dlouhověká. Správně zvolené rozměry pergoly, hloubka základy a kvalitní materiály na pergolu vám ušetří čas i zbytečné vícenáklady při samotné realizaci. Tento návod na stavbu pergoly vám pomůže přenést vaši vizi do profesionální projektové dokumentace.
Co si zapamatovat
- Standardní rozměry pergoly jsou obvykle 3 × 4 m, optimální velikost pro čtyři osoby je 4 × 5 m s výškou kolem 2,5 m.
- Základové patky se kopou do hloubky 60-90 cm, horní hrana patky by měla být 9-10 cm pod pochozí plochou.
- Nosné dřevěné sloupy mají rozměr cca 10 × 10 cm, nosné trámy šířku 6-8 cm, rozteč mezi sloupy 2,5-3 m.
- Stavba pergoly do 25 m² a výšky 5 m obvykle nevyžaduje stavební povolení, pokud není přistavěna k domu.
- Impregnaci dřeva proti hnilobě a škůdcům je vhodné opakovat každé 2-3 roky pro dlouhou životnost konstrukce.
Jak správně vytvořit technický nákres pergoly
Technický nákres pergoly představuje nezbytný podklad pro úspěšnou realizaci, který definuje přesné rozměry pergoly a technické detaily konstrukce. Kvalitní projektová dokumentace obsahuje půdorys, řezy a pohledy, díky kterým předejdete chybám při řezání řeziva či betonáži, kam patří i základy pergoly. Upozorňujeme, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.
Základní prvky technického nákresu
Každý technický nákres pergoly musí obsahovat půdorys s kótami vzdáleností mezi stojkami, které se standardně pohybují v rozmezí 2,5 až 3 metry. Dále vykreslete řez pergolou pro znázornění výšky sloupků, která se pro pohodlné užívání doporučuje kolem 2,5 metru, a sklonu zastřešení. Pohled pergoly ze všech čtyř stran detailně ukazuje rozmístění vazníků a šikmé vzpěry pro zavětrování, což je klíčové pro stabilitu konstrukce. Při zakreslování pamatujte na to, že horní hrana betonové patky by měla být 9 až 10 cm pod úrovní finální pochozí plochy.
Tvorba kusovníku a seznamu materiálů
Kusovník je nedílnou součástí projektové dokumentace a obsahuje soupis všech prvků včetně jejich profilů a délek. U každé položky uveďte materiál, profil v milimetrech a celkovou délku v metrech.
- Počet stojek a trámů (standardní rozměr sloupů 10 x 10 cm, nosné trámy 6 až 8 cm šířky)
- Rozměry a počet krokví (rozteč příčných latí 40 až 60 cm, střešní fošny 20 až 30 cm)
- Specifikace spojovacího materiálu (úhelníky, konzoly, vruty, pevnostní šrouby)
- Množství střešní krytiny (polykarbonátové desky, bitumenové šindele či vlnité plechy)
Použití CAD nástrojů pro přesnost
Profesionální CAD výkresy umožňují snadnou úpravu projektu a minimalizaci odpadu materiálu. Návod na technický nákres pergoly pro stavbu v digitální podobě zajistí přesnost na milimetry a umožní vám pracovat s pozičními čísly prvků. Pokud využíváte plánek na pergolu ke stažení, vždy jej konfrontujte se skutečným zaměřením vašeho pozemku a nezámrznou hloubkou základů, která se pohybuje až do 90 cm.
Odborná rada: Při plánování vždy ověřte, zda vaše konstrukce nevyžaduje stavební povolení. Pergola do 25 m² zastavěné plochy a výšky 5 metrů bez podsklepení obvykle povolení nevyžaduje, avšak přistavění pergoly přímo k domu již podléhá stavebnímu řízení. Vždy také dodržujte minimální vzdálenost od sousedního pozemku dle místních regulativů.
Optimální rozměry a konstrukční prvky pergoly
Správný technický nákres pergoly a stavební plán vychází z logického rozmístění nosných prvků a zvolené velikosti stavby. Při návrhu vždy zohledněte dostupný prostor a zamýšlený účel užívání konstrukce.
Standardní velikosti pergol
Pro běžné rodinné posezení jsou ideální rozměry pergoly 3×4 metry, které nabízejí dostatek místa pro zahradní stůl a čtyři židle. Pokud plánujete prostor využívat častěji pro větší společnost, doporučuji zvolit rozměry pergoly 4×5 metrů. Tyto rozměry pergoly umožňují pohodlný pohyb osob a snadnou montáž pergoly bez pocitu stísněnosti.
Rozměry a počet nosných sloupů
Standardní nosné sloupy pro pergolu mají průřez 10×10 cm nebo 12×12 cm. Počet sloupů závisí na celkové ploše, přičemž pro běžnou stavbu postačí 4 kusy. Při větších projektech je nutné zajistit rozteč sloupů v rozmezí 2,5 až 3 metry pro zajištění stability. Pokud vás zajímá, jak velkou pergolu lze postavit bez stavebního povolení, podle informací na portálu eagri.cz platí specifické limity zastavěné plochy a výšky.
Rozměry nosných trámů a latí
Nosné trámy zajišťují stabilitu střechy a měly by mít šířku 6 až 8 cm v závislosti na rozpětí. Horní latě střechy umisťujte s roztečí 40 až 60 cm, což zaručí pevnost konstrukce při zastřešení pergoly.
| Konstrukční prvek | Doporučený rozměr |
|---|---|
| Nosný sloup | 10×10 cm |
| Nosný trám | 12×16 cm |
| Střešní lať | 5×8 cm |
Odborná rada: Při plánování dbejte na to, aby základy pergoly odpovídaly místnímu podloží. Veškeré úpravy rozvodů v pergole musí vždy provádět osoba s odbornou způsobilostí.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Příprava základů a kotvení pergoly
Kvalitní základy pergoly jsou klíčové pro dlouhou životnost celé konstrukce a zajišťují její stabilitu. Správně provedený technický nákres pergoly a stavební plán vám pomůže přesně zaměřit pozice patek ještě před zahájením výkopových prací.
Hloubka a rozměry základových jam
Základy pergoly vyžadují betonové patky, které musí sahat pod úroveň promrzání půdy. Hloubka výkopu by měla činit 60 až 90 centimetrů, přičemž šířka otvoru se standardně pohybuje mezi 25 a 35 centimetry. Před samotným hloubením jam vždy odstraňte vrchní vrstvu ornice v tloušťce alespoň 20 centimetrů, aby nedocházelo k podmáčení dřevěných prvků.
Kotvení sloupů a hydroizolace
Kotvení sloupů realizujte pomocí ocelových patek, které zabrání přímému kontaktu dřeva s vlhkým betonem. Mezi beton a dřevěný hranol vždy vložte asfaltový pás nebo jinou hydroizolaci.
- Osazení patek – zafixujte ocelové kotvy do čerstvého betonu pomocí vodováhy.
- Kontrola roviny – ověřte svislost kotev ve dvou na sebe kolmých osách.
- Fixace polohy – zajistěte patky proti pohybu dřevěnými latěmi až do vytvrdnutí směsi.
| Prvek konstrukce | Doporučený materiál | Funkce |
|---|---|---|
| Betonová patka | Beton třídy C20/25 | Stabilizace sloupů |
| Ocelová kotva | Žárově zinkovaná ocel | Přenos zatížení |
| Hydroizolace | Asfaltový pás | Ochrana dřeva před vlhkostí |
Doba tvrdnutí betonu a další kroky
Doba tvrdnutí betonu je pro celkovou pevnost zásadní a nesmíte ji podcenit. Betonové patky potřebují minimálně 48 hodin, než na ně začnete montovat hlavní nosné trámy. Během tohoto času nezatěžujte kotvy žádnou vahou, aby nedošlo k vytržení nebo vychýlení patek z přesné polohy definované v projektu.
Odborná rada: Pokud plánujete stavbu pergoly svépomocí krok za krokem, vždy si před betonáží ověřte, zda vaše záměry splňují místní regulativy, které určuje stavební povolení pergola v dané lokalitě.
Výběr materiálů a povrchová úprava
Správně zvolené materiály na pergolu zásadně ovlivňují celkovou životnost konstrukce i následnou náročnost údržby. Kvalitní materiály na pergolu byste měli zohlednit již při tvorbě dokumentace, kdy vzniká technický nákres pergoly a stavební plán, aby odpovídaly zvoleným průřezům trámů.
Druhy dřeva vhodné pro pergolu
Pro stavbu pergoly se nejčastěji využívá dřevo borovice, které je cenově dostupné a po tlakové impregnaci dobře odolává vnějším vlivům. Dřevo modřín představuje odolnější variantu s vysokým obsahem pryskyřic, díky čemuž lépe zvládá přímý kontakt s povětrností. Pro dosažení maximální trvanlivosti doporučuji vybírat řezivo ze severských lesů, které má díky pomalému růstu hustší strukturu.
Impregnace a nátěry
Základem ochrany je důkladná impregnace dřeva, která proniká hluboko do struktury a chrání materiál proti hnilobě, dřevokaznému hmyzu i plísním. Následné nátěry, jako jsou silnovrstvé lazury nebo oleje s UV filtrem, obnovujte každé 2 až 3 roky. Pravidelná údržba pergoly zajistí, že si dřevo zachová svou pevnost a estetický vzhled po celá desetiletí.

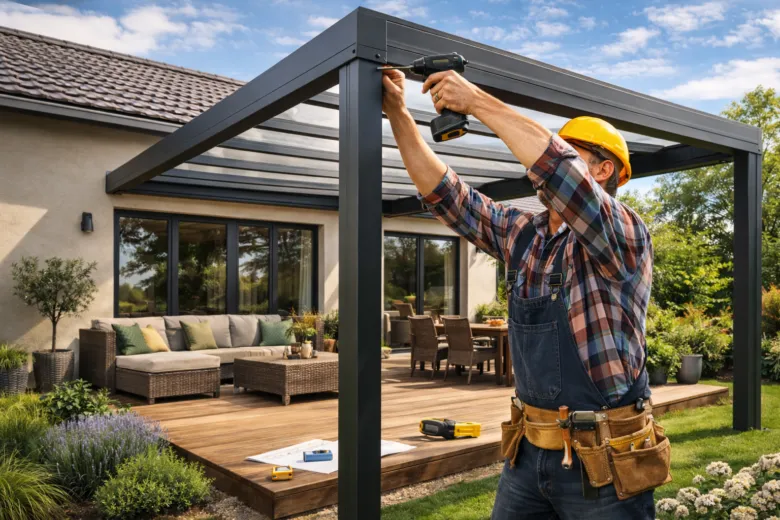

Alternativní materiály: hliník
Hliníkové pergoly představují moderní alternativu pro každého, kdo vyžaduje minimální nároky na údržbu. Tyto konstrukce nevyžadují žádné pravidelné nátěry a odolávají korozi bez ohledu na počasí. Při plánování montáže pergoly z hliníku počítejte s vyšší pořizovací cenou, která se však v čase vrací díky dlouhé životnosti a absenci nutnosti renovačních prací.
- Tlaková impregnace zvyšuje odolnost proti vlhkosti.
- Pravidelný nátěr chrání dřevo před degradací UV zářením.
- Hliníkové profily umožňují přesné lícování při montáži.
- Výběr materiálu ovlivňuje i potřebné základy pergoly a její statiku.
Montáž pergoly krok za krokem
Montáž pergoly vyžaduje přesný postup podle projektové dokumentace, aby konstrukce dlouhodobě odolala povětrnostním vlivům. Tento stavební plán pergoly svépomocí krok za krokem vám pomůže předejít konstrukčním chybám při realizaci vaší stavby.
Příprava a kontrola základů
Základy pergoly tvoří klíčový prvek stability celé dřevostavby. Nejprve odstraňte ornici v místech budoucích sloupů a vykopejte díry do nezámrzné hloubky 80 cm. Před betonáží patek ověřte přesnou pravoúhlost pomocí úhloměru nebo měřením úhlopříček. Pokud stavíte pergolu ke stěně domu, zajistěte dostatečný odstup pro dilataci dřeva.
Montáž sloupů a kontrola svislosti
Sloupy pergoly upevněte na kovové žárově zinkované patky, které zabrání přímému kontaktu dřeva s vlhkostí.
- Usazení patek – zafixujte patky do čerstvého betonu podle výkresu.
- Montáž sloupů – přišroubujte opracované trámy k patkám pomocí závitových tyčí.
- Kontrola svislosti – použijte digitální nebo klasickou vodováhu ve dvou na sebe kolmých rovinách.
- Vyrovnání – drobné odchylky korigujte pomocí nerezových podložek pod patku.
Osazení trámů a upevnění střešní konstrukce
Nosné trámy tvoří hlavní rám, na který se následně montuje střešní konstrukce.
- Nosné trámy – osaďte je na připravené sloupy a zajistěte tesařskými úhelníky.
- Šrouby a vruty – používejte výhradně nerezové spojovací prvky s certifikací pro venkovní použití.
- Krokve – přivrutujte je k vaznici pomocí dlouhých konstrukčních vrutů se zápustnou hlavou.
Odborná rada: Vruty dotahujte až po kompletním sestavení rámu, aby konstrukce pergoly získala potřebnou pružnost pro případné rektifikace rozměrů. Pokud plánujete zastřešení pergoly těžšími materiály, jako je bezpečnostní sklo, zvyšte dimenzi nosných trámů podle statického výpočtu. Při zásazích do nosných konstrukcí u domu vždy dbejte na řádné kotvení do zdiva, v případě pochybností přizvěte odborníka.
Typy zastřešení pergoly a jejich vlastnosti
Správné zastřešení pergoly zásadně ovlivňuje životnost celé konstrukce a komfort užívání prostoru. Při přípravě dokumentace pro váš technický nákres pergoly a stavební plán zvažte zvolený materiál, protože každý z nich klade jiné nároky na nosnost krokví a rozteče latí.
Krokve a klasické zastřešení
Krokve tvoří základní nosný systém střechy, na který se upevňují latě. Pro klasické otevřené zastřešení pergoly, které slouží zejména jako stínění, se používá rozteč latí 40 až 60 cm. Tento konstrukční systém je cenově dostupný, avšak neposkytuje ochranu před deštěm. Při tvorbě plánu vždy zohledněte průřez dřeva, aby konstrukce unesla i případné nánosy sněhu.

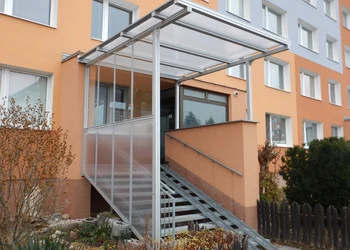

Polykarbonátové a plexisklové desky
Polykarbonátové desky představují ideální volbu pro prosvětlené zastřešení pergoly díky vysoké odolnosti vůči UV záření, krupobití a nárazovému sněhu. Plexisklové desky nabízejí vyšší čirost, ale jsou náchylnější k poškrábání. U těchto lehkých krytin je nutné dodržet rozteč latí 20 až 30 cm, aby nedocházelo k průhybu materiálu při zatížení.
Plechové a bitumenové krytiny
Plechové krytiny a bitumenové desky jsou vysoce trvanlivé varianty vhodné pro vyšší zatížení v oblastech s častými srážkami. Plech vyniká nízkou hmotností, zatímco bitumenové desky lépe tlumí hluk při dešti. Montáž těchto materiálů vyžaduje přesný technický výkres pergoly a postup její stavby, zejména při kotvení u stěny domu.
| Typ krytiny | Hmotnost | Odolnost vůči krupobití | Hlučnost při dešti |
|---|---|---|---|
| Polykarbonát | Nízká | Vysoká | Střední |
| Plech | Nízká | Střední | Vysoká |
| Bitumen | Střední | Vysoká | Nízká |
Odborná rada: Při plánování materiálů na pergolu vždy ověřte, zda vaše zastřešení nevyžaduje stavební povolení pergola, pokud přesáhne limity pro stavby na ohlášení.
Právní aspekty a stavební povolení
Při plánování stavby je zásadní znát legislativní pravidla, která určují, kdy je potřeba stavební povolení na stavbu pergoly. Správně zpracovaný technický nákres pergoly a stavební plán vám pomohou předejít komplikacím při případném ohlášení na stavebním úřadě.
Podmínky pro stavbu bez povolení
Zastavěná plocha pergoly do 25 m² nevyžaduje stavební povolení, pokud stavba nepřesáhne výšku 5 metrů. Důležitým faktorem je také hloubka podsklepení, která nesmí přesáhnout 3 metry. Pokud splníte tyto parametry, stavba obvykle nevyžaduje ohlášení ani územní souhlas. Před zahájením prací si ověřte aktuální územní plán vaší obce, který může mít dodatečné požadavky na materiály na pergolu či její vzhled.
Přistavění k domu a další požadavky
Přistavění pergoly k domu vyžaduje stavební povolení, protože dochází ke změně stavby a zásahu do její konstrukce. Stavební úřad posuzuje zejména tyto faktory:
- Vzdálenost od sousedního pozemku musí být minimálně 2 metry.
- Pergola nesmí obsahovat hygienická zařízení nebo vytápění.
- Základy pergoly nesmí narušit statiku hlavní budovy.
Odborná rada: Vždy doporučuji konzultaci s příslušným stavebním úřadem, i když se vaše záměry zdají být v souladu s limity. Předejdete tak možným sporům se sousedy nebo pozdějším sankcím za nepovolenou stavbu.
Doplňky a údržba pergoly
Kvalitní technický nákres pergoly a stavební plán vám umožní nejen správnou montáž pergoly, ale i snadné naplánování doplňků pro maximální komfort. Pravidelná péče o konstrukci zajistí, že si své venkovní posezení užijete po mnoho let.
Možnosti doplňků pergoly
Osvětlení pergoly vybírejte vždy v krytí minimálně IP44, aby odolalo venkovní vlhkosti. Pro elektroinstalaci platí, že zásahy do rozvodů smí provádět pouze osoba s odbornou způsobilostí. Pro vizuální zútulnění doporučuji tyto prvky:
- LED pásky integrované do nosných trámů pro nepřímé světlo.

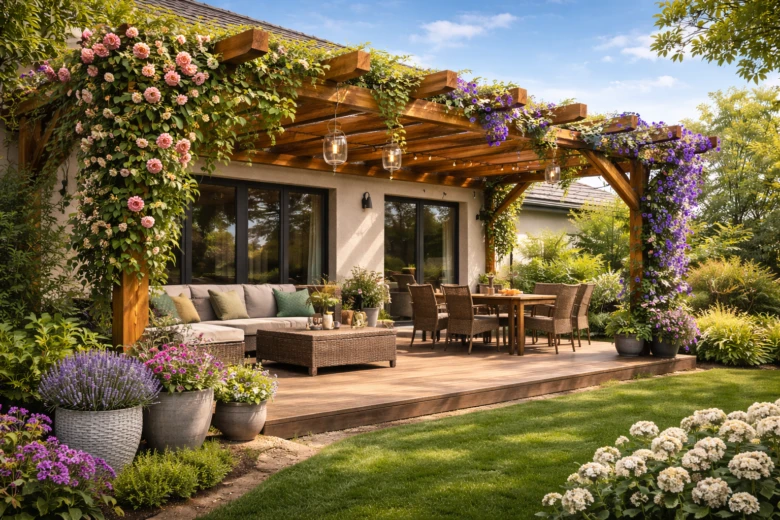

- Popínavé rostliny jako vistárie nebo přísavník, které pergolu přirozeně stíní.
- Textilní závěsy z vodoodpudivých materiálů pro ochranu před větrem.
Pravidelná údržba a impregnace
Důkladná údržba pergoly začíná kontrolou všech spojů jednou za sezónu. Impregnace dřeva představuje klíčový krok, který prodlužuje životnost pergoly a chrání materiál před dřevokazným hmyzem i plísněmi. Doporučuji aplikovat kvalitní lazuru nebo olej každé 2 až 3 roky podle expozice slunci. Před každým nátěrem povrch očistěte a lehce přebruste, aby ochranná vrstva správně přilnula. Tato preventivní péče zabrání degradaci dřeva i v náročných klimatických podmínkách.
Tipy pro stavbu na svažitém terénu
Stavba na svažitém terénu vyžaduje precizní přípravu, protože správné zakládání pergoly přímo ovlivňuje celkovou stabilitu konstrukce. Každý technický nákres pergoly a plán stavby musí zohlednit výškové rozdíly a zajistit vodorovnou rovinu základů, aby nedocházelo k pnutí v nosných spojích.
Měření a vyrovnání terénu
Pro přesné zaměření výškových rozdílů použijte rotační laserový nivelátor nebo klasickou hadicovou vodováhu. Vyrovnání terénu provádějte lokálně pouze v místech budoucích patek, abyste nenarušili přirozenou stabilitu okolní zeminy. Rozměry pergoly přeneste pomocí kolíků a provázků tak, aby každý roh základů odpovídal vypočtené výškové úrovni. Při zakládání odstraňte horní vrstvu zeminy v hloubce cca 20 cm a uskladněte ji odděleně, aby nedošlo k promísení ornice.
Zakládání a kotvení na svažitém pozemku
Zakládání pergoly na svahu řešte pomocí stavitelných ocelových patek, které umožní vyrovnat výškové rozdíly mezi jednotlivými sloupy. Kotvení pergoly do betonových základů realizujte pomocí chemických kotev pro zajištění maximální pevnosti v tahu.
- Používejte výhradně žárově zinkované patky, které jsou odolné proti korozi a povětrnostním vlivům.
- Betonové základy pergoly musí sahat do nezámrzné hloubky minimálně 80 až 90 cm.
- Horní hrana betonové patky by měla končit cca 9 až 10 cm pod úrovní finální pochozí plochy.
- Betonové patky nechte po vylití vyzrát alespoň 48 hodin, než na ně začnete montovat dřevěnou konstrukci.
- Ověřte, zda pro stavbu není nutné stavební povolení, pokud zastavěná plocha pergoly přesáhne 25 m2 nebo výška 5 metrů.
Při plánování vždy pamatujte, že správně provedená montáž pergoly je základem její dlouhé životnosti. Pokud si nejste jisti statikou ve svahu, konzultujte technický nákres pergoly pro stavbu s odborníkem. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.
Časté dotazy
Kdy je potřeba stavební povolení na pergolu?
Stavební povolení je potřeba, pokud pergola přesahuje 25 m² zastavěné plochy, má více než 5 m výšky nebo je přistavěna k domu.
Jak velkou pergolu si můžu postavit bez povolení?
Bez povolení lze postavit pergolu do 25 m² a výšky maximálně 5 metrů bez podsklepení.
Kolik stojí projekt na pergolu s technickým nákresem?
Cena projektu pergoly s technickým nákresem se pohybuje obvykle od 5 000 do 15 000 Kč, v závislosti na rozsahu a dodavateli.
Jak daleko od plotu může být pergola postavena?
Minimální vzdálenost pergoly od sousedního plotu je obvykle 2 až 3 metry, ale vždy je třeba ověřit místní stavební předpisy.
Jak hluboké mají být základy pro pergolu?
Základové jámy pro betonové patky by měly být 60-90 cm hluboké, aby dosáhly nezámrzné hloubky.
Jak často je potřeba impregnace dřeva pergoly?
Impregnaci a nátěry dřeva je vhodné opakovat každé 2-3 roky pro ochranu proti hnilobě a škůdcům.
Jaké materiály jsou vhodné pro stavbu pergoly?
Nejčastěji se používá borovice, smrk a modřín; alternativou jsou hliníkové konstrukce s minimální údržbou.
Jak správně kotvit sloupy pergoly?
Sloupy se kotví na plochá železa zapuštěná v betonu, mezi dřevo a beton se klade hydroizolační vrstva.
Jaké jsou typy zastřešení pergoly?
Typy zastřešení zahrnují krokve, polykarbonátové desky, plechové krytiny, bitumenové desky a plexisklo.
Jak postavit pergolu na svažitém terénu?
Na svažitém terénu je nutné přesně změřit svah, vyrovnat základy a použít patkové patky s různou výškou pro kotvení sloupů.
Jak přesně vytvořit technický nákres pergoly pro úspěšnou stavbu?
Začněte s měřítkem 1:50, zakreslete půdorys a boční pohled, zahrňte rozměry sloupů, rozteče a výšku střechy, a přidejte detaily kotvení a materiálů.
Jaké jsou klíčové kroky při montáži pergoly podle technického plánu?
Nejprve připravte základy a upevněte sloupy, poté sestavte nosnou konstrukci a nakonec připevněte střešní prvky, vše kontrolujte podle plánovaných rozměrů a spojů.
