Pevnost konstrukce z dřevěných hranolů závisí přímo na kvalitě provedených spojů, které přenáší zatížení mezi jednotlivými prvky. Správná volba mezi tradičními tesařskými spoji a moderními mechanickými spojovacími prostředky zajistí stabilitu a dlouhou životnost vašeho projektu.
📝 Hlavní myšlenky
- Čepování je tradiční tesařský spoj s přesností hloubky ±0,5 cm a nevyžaduje kovové prvky.
- Hřebíky používané ve spojování mají průměr 2,7-8 mm a délku 40-200 mm, šrouby 6-10 mm s délkou 2,5× tloušťky dílu.
- Lepení dřevěných trámů vyžaduje pevné přitisknutí a může zvýšit pevnost spoje kombinací s mechanickými prvky.
- Spoje mohou dosáhnout až 80-90 % pevnosti plného hranolu, pokud jsou správně provedené a zesílené.
- Ukotvení trámů se často provádí zemními vruty z nerezové oceli, které zajišťují dlouhou životnost konstrukce.
Přehled tradičních tesařských spojů dřevěných trámů
Tradiční tesařské spoje představují osvědčené způsoby spojování dřevěných trámů v konstrukcích, které využívají přirozené vlastnosti dřeva bez nutnosti použití kovových prvků. Při volbě vhodné metody musíte zohlednit zejména statické zatížení a vlhkost dřeva, která ovlivňuje následné sesychání a stabilitu spoje.
Princip čepování a jeho přesnost
Čepování patří mezi nejpevnější tesařské spoje, kdy se čep jednoho trámu zasouvá do dlabu druhého prvku. Pro zajištění dostatečné stability vyžaduje tato metoda přesnost opracování ±0,5 cm. Hloubka čepu by nikdy neměla přesáhnout jednu třetinu tloušťky nosného prvku, aby nedošlo k jeho oslabení. Toto spojení dřevěných hranolů je ideální pro rámy konstrukcí, kde vyžadujete vysokou tuhost.
Typy tupého srazu a jejich použití
Tupý sraz představuje nejjednodušší způsob, jak spojit dva trámy k sobě v pravém úhlu nebo v jedné ose. Samotný spoj je náchylný k posunu, proto se často zajišťuje mechanické spoje, jako je tesařská skoba nebo ocelové příložky. Pro zvýšení pevnosti spoje se v moderních konstrukcích kombinuje mechanické kotvení s lepením dřeva pomocí konstrukčních lepidel.

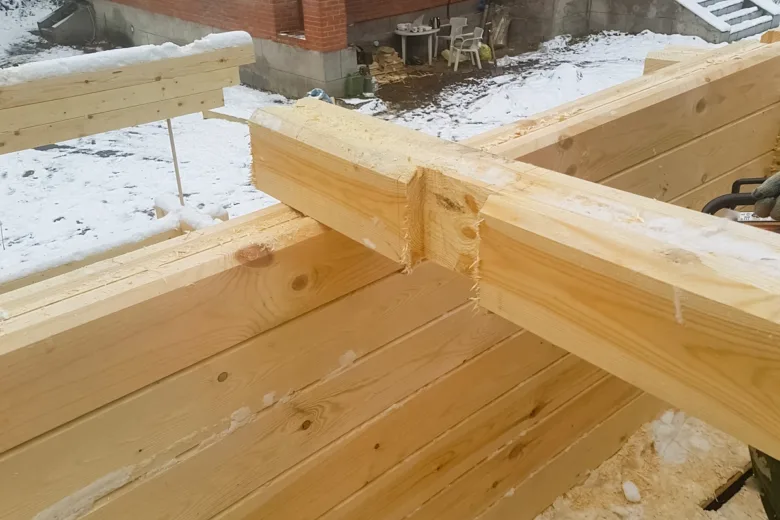

Přeplátování a kampování v praxi
Přeplátování se využívá u křižujících se trámů, kde se do obou prvků vyfrézuje poloviční výška profilu, čímž vznikne plochý spoj zajištěný šrouby. Kampování je vhodné pro spojení kolmých nebo šikmých prvků, kdy se do trámu vyřeže sedlo o hloubce 1/8 až 1/6 tloušťky materiálu.
- Zadrápnutí – zvýšení odolnosti proti tahu u šikmých spojů.
- Zapuštění – zajištění polohy konce trámu v nosném prvku.
- CNC frézování – moderní metoda pro dosažení maximální přesnosti tradičních spojů.
Odborná rada: U nosných konstrukcí dřevostaveb vždy konzultujte návrh spojů s projektantem, protože zásahy do nosných prvků musí provádět osoba s odbornou způsobilostí.
Použití mechanických spojovacích prvků
Mechanické spoje představují nejčastější způsob, jak zajistit stabilitu dřevěných hranolů v konstrukci. Při výběru spojovacího materiálu vždy zohledněte vlhkost dřeva a předpokládané zatížení, přičemž zásahy do nosných prvků svěřte odborně způsobilé osobě.

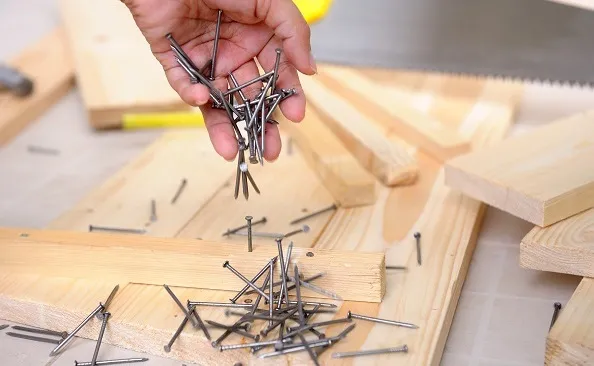

Parametry hřebíků a jejich správné zatloukání
Hřebíky jsou základní mechanické spoje pro tesařské konstrukce, kde vyžadujeme rychlou montáž. Používejte hřebíky v délkách od 40 do 200 mm s průměrem dříku v rozmezí 2,7 až 8 mm. Pro dosažení maximální pevnosti spoje doporučuji zatloukání hřebíků pod mírným úhlem vůči sobě, což zamezuje vytržení z dřevěného hranolu při namáhání tahem.
Specifika konstrukčních šroubů
Spojování trámů šrouby a spojování trámů vruty vyžaduje precizní volbu materiálu. Konstrukční šrouby mají průměr 6 až 10 mm a jejich délka musí odpovídat minimálně 2,5násobku tloušťky připojovaného dílu. Vždy provádějte předvrtávání, které zabraňuje praskání dřeva a zvyšuje celkovou pevnost spoje. Podle doporučení portálu eagri.cz je správná volba spojovacího materiálu klíčová pro životnost celé konstrukce.
Kovové spojky a svorníky v praxi
Kovové spojky výrazně usnadňují kotvení trámů v namáhaných místech. U nosných konstrukcí, kde se používají svorníky, instalujte vždy minimálně dva kusy na jeden spoj pro rovnoměrné rozložení sil.
- Mechanické spoje vyžadují pravidelnou kontrolu dotažení.
- Předvrtávání snižuje vnitřní pnutí v dřevěném hranolu.
- Kombinace mechanických prvků a lepení dřeva zvyšuje tuhost spoje.
Odborná rada: Při spojování tří dřevěných trámů dohromady využijte kombinaci ocelových styčníkových plechů a svorníků, které zajistí dostatečnou tuhost uzlu.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Principy a postupy lepení při spojování trámů
Lepidlo funguje jako vysoce efektivní doplněk pro tesařské spoje, který výrazně zvyšuje celkovou stabilitu konstrukce. Pokud hledáte způsob, jak spojit dva dřevěné hranoly efektivně, kombinace lepení a mechanických spojů představuje ideální řešení. Lepení dřeva totiž rovnoměrně roznáší síly v ploše, zatímco vruty zajišťují potřebný přítlak během vytvrzování. Pro maximální pevnost spoje vždy dbejte na to, aby vlhkost dřeva nepřekračovala 15 %.
- Očištění povrchu – odstraňte prach a nečistoty ze spojovaných ploch pro zajištění maximální přilnavosti lepidla.
- Nanesení lepidla – aplikujte rovnoměrnou vrstvu kvalitního polyuretanového nebo disperzního lepidla na obě plochy spoje.
- Spojení dílců – přiložte hranoly k sobě a zafixujte je do požadované polohy pomocí mechanických spojek.
- Stažení svorkami – použijte truhlářské svěrky pro pevné přitisknutí ploch, které vytlačí přebytečné lepidlo a zajistí kompaktní spoj.
- Vrtání otvorů – předvrtejte otvory pro spojování trámů vruty, aby nedošlo k prasknutí dřeva při šroubování.
Odborná rada: Pro trvalé pevné spojení dřevěných trámů ponechte svorky na místě minimálně po dobu stanovenou výrobcem lepidla, obvykle 12 až 24 hodin. Zabráníte tak pohybu dílců v kritické fázi tuhnutí a zajistíte strukturální integritu spoje.
Specifika spojování hranolů a konstrukční normy ČSN EN 1995
Při návrhu konstrukčních spojů dřeva se řídíme normou ČSN EN 1995, známou jako Eurokód 5, která definuje bezpečnostní parametry pro mechanické spoje. Správně provedené spojování dřevěných hranolů dosahuje 80 až 90 procent pevnosti plného materiálu. Pro dosažení této hodnoty je klíčové přesné lícování ploch a volba spojovacích prostředků odpovídajících statickému namáhání.
Moderní způsoby spojování dřevěných hranolů
Při realizaci spojů klademe důraz na správnou volbu vrutů a jejich geometrii. Pro zajištění stability konstrukce dodržujte následující technické parametry:
- Průměr šroubů volte v rozmezí 6 až 10 mm podle zatížení.
- Délka šroubu musí činit minimálně 2,5 násobek tloušťky spojovaného dílu.
- Předvrtání otvorů zabrání štěpení dřeva, zejména u tvrdých dřevin.
- Pevnost spoje závisí na přesnosti dosedacích ploch bez mezer.
Pokud řešíte, jak spojit dřevěné hranoly na roh, doporučuji kombinaci mechanických spojů a konstrukčních lepidel. Upozorňuji, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Tip: Vlhkost dřeva při montáži nesmí překročit 18 procent, jinak během vysychání dojde k uvolnění spojů a ztrátě tuhosti rámu.

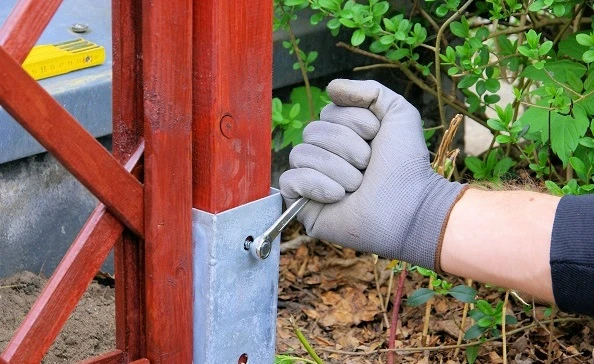

Metody kotvení a ukotvení dřevěných trámů
Správné ukotvení trámů k podkladu je základem stability každé konstrukce. Pro zahradní stavby i lehčí dřevostavby se jako efektivní řešení osvědčily zemní vruty. Tyto prvky, vyráběné z nerezových materiálů, zajišťují dlouhou životnost celé konstrukce tím, že dřevo izolují od přímé vlhkosti v terénu. Standardem v oboru jsou zemní vruty značky Krinner, které umožňují rychlou instalaci bez nutnosti betonování a zajišťují vysokou stabilitu i u modulových staveb.
Mechanické a chemické zajištění spojů
Při řešení otázky, čím se spojují trámy a jak zajistit jejich pevné spojení, musíte zvolit správnou metodu podle typu namáhání. Zatímco pro kotvení do země volíme vruty, pro spojování dřevěných trámů v nadzemní části konstrukce využíváme tesařské spoje nebo chemické kotvy. Chemické kotvy na bázi vinylesteru vytvoří při kotvení dřevěných hranolů do betonových či zděných základů spoj s vysokou pevností a odolností.
- Chemické kotvy používejte pro kotvení dřevěných hranolů do betonových či zděných základů, kde vytvoří vysokou pevnost spoje.
- Mechanické spoje jako vruty a svorníky kombinujte s tesařskými spoji pro zajištění dostatečné tuhosti dřevostavby.
- Moderní ekologické spojky zamezují korozi a prodlužují životnost konstrukčních prvků.
- Při návrhu spoje vždy zohledněte aktuální vlhkost dřeva, která ovlivňuje objemovou stálost a pevnost spoje v čase.
Odborná rada: Pamatujte, že zásahy do nosných konstrukcí smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Technické parametry a normy pro spojování
Při spojování dřevěných hranolů po délce lze dosáhnout pevnosti 80 až 90 % pevnosti plného hranolu, pokud využijete šikmý řez nebo plátování s přesným lícováním vláken. Konstrukční spojování dřeva musí splňovat požadavky normy ČSN EN 1995, známé jako Eurokód 5, která definuje parametry jako tloušťka, vlhkost dřeva, kvalita povrchu a směr vláken. Spoje musí být navrženy tak, aby umožnily drobné pohyby dřeva při změnách teploty a vlhkosti bez ztráty stability.
| Spojovací prvek | Doporučené parametry | Využití |
|---|---|---|
| Hřebíky | průměr 2,7-8 mm, délka 40-200 mm | Rychlá montáž, pneumatické stroje |
| Šrouby | průměr 6-10 mm, délka 2,5násobek tloušťky | Pevné mechanické spoje |
| Svorníky | minimálně 2 v nosném spoji | Zajištění tuhosti konstrukce |
Tip: Předvrtávání otvorů u měkkých dřevin, jako je smrk nebo borovice, provádějte vrtákem o menším průměru, než je průměr šroubu, čímž zabráníte nechtěnému praskání dřeva.
Praktické rady a tipy pro montáž spojů
Při práci s dřevěnými hranoly představuje předvrtávání klíčový krok, který spolehlivě zabraňuje praskání dřeva v místě vstupu vrutu. U měkkých dřevin, jako je smrk či borovice, vždy předvrtávejte otvory o něco menší, než je průměr použitého šroubu. Správné spojování dřeva vyžaduje dodržení vzdáleností od okrajů, aby mechanické spoje neztratily svou nosnost. Pro šrouby používejte průměry 6 až 10 mm s délkou minimálně 2,5násobku tloušťky spojovaného dílu. Ochrana proti vlhkosti výrazně zvyšuje životnost spojů, proto spoje v exteriéru vždy ošetřete vhodným nátěrem nebo těsnicím lepidlem. Pamatujte, že při konstrukci je výhodné myslet na demontovatelnost spojů, což usnadní případné budoucí opravy.
Odborná rada: Při montáži se vyvarujte těchto chyb, abyste zajistili maximální pevnost spoje:
- Nedostatečné předvrtání vede k rozštípnutí dřevěných hranolů vlivem pnutí.
- Spojování trámů na tupo bez dodatečného zpevnění úhelníky nebo příložkami je konstrukčně slabé.
- Použití nevhodných šroubů bez antikorozní úpravy způsobuje degradaci dřeva vlivem vlhkosti.
- Přetahování vrutů při montáži poškozuje strukturu dřeva a snižuje celkovou únosnost spoje.
Pro dosažení optimálních výsledků kombinujte mechanické spoje s lepením dřeva, což zajistí vyšší tuhost celé konstrukce. Vždy dbejte na to, aby tradiční tesařské spoje, jako je čepování nebo přeplátování, přesně lícovaly bez zbytečných mezer. Pokud zasahujete do nosných prvků stavby, pamatujte, že úpravy smí provádět pouze osoba s odbornou způsobilostí. Při použití pneumatických hřebíkovaček pracujte s hřebíky do délky 100 mm a zatloukejte je pod úhlem pro vyšší odolnost proti vytržení. Plynulé dotahování šroubů zajistí rovnoměrné rozložení sil v celé ploše spoje.
Porovnání pevnosti různých tesařských spojů
Pevnost spoje závisí na způsobu přenosu sil v konstrukci. Správně provedené tesařské spoje dosahují 80 až 90 procent pevnosti plného hranolu. Laboratorní testy potvrzují, že tradiční čepování vykazuje vyšší stabilitu v tahu i tlaku než moderní mechanické spoje aplikované na tupo. Při hodnocení výhod a nevýhod různých tesařských spojů trámů musíte zohlednit směr působícího zatížení. Přeplátování se ideálně hodí pro konstrukce namáhané ohybem, zatímco tupý sraz bez dodatečných prvků vyžaduje vždy mechanické kotvení trámů, jinak ztrácí únosnost.
Odborná rada: Pro maximální pevnost kombinujte tradiční spoje a lepení dřeva vysoce odolnými lepidly třídy D4.
| Typ spoje | Pevnostní charakteristika | Vhodné použití |
|---|---|---|
| Čepování | Vysoká (v tahu i tlaku) | Rámy a vazby |
| Přeplátování | Střední (v ohybu) | Podvalnice a pozednice |
| Tupý sraz | Nízká (vyžaduje kotvení) | Pomocné konstrukce |
Při rozhodování, jaké spoje použít při spojování dřevěných trámů, vždy zvažte vlhkost dřeva. Mokré dřevo pracuje a může oslabit mechanické spoje, což vede k rozvolnění celé sestavy. Pokud řešíte, jaké jsou metody spojování tří dřevěných trámů, doporučuji využít kombinaci čepování a ocelových svorníků. U elektroinstalací v blízkosti spojů pamatujte, že zásahy do nosných konstrukcí smí provádět pouze odborně způsobilá osoba.
Dopady vlhkosti a teplotních změn na spoje
Dřevěné hranoly neustále reagují na okolní prostředí, což přímo ovlivňuje životnost spojů v každé konstrukci. Správné pochopení fyzikálních vlastností materiálu vám pomůže předejít degradaci tesařské spoje v průběhu let.
Vliv vlhkosti na dřevěné spoje
Vlhkost dřeva je klíčovým faktorem, který určuje stabilitu konstrukce. Pokud hodnota vlhkosti přesáhne 20 procent, dochází k bobtnání dřeva a nárůstu objemu hranolů. Naopak při poklesu pod 12 procent nastává smrštění dřeva, které může způsobit uvolnění mechanické spoje. Pro začátečníky, kteří hledají praktické metody spojování dřeva pro začátečníky, je nezbytné pracovat s vysušeným materiálem, aby nedocházelo k následným deformacím.
Dopad teplotních změn na stabilitu spojů
Teplotní změny vyvolávají v dřevěných prvcích mikroskopické pohyby, které ovlivňují celkovou stabilitu spojů. Náhlé výkyvy teplot mohou vést k prasklinám v místě, kde se spojují dřevěné hranoly na roh nebo kde je provedeno spojování trámů na tupo. Aby zůstala pevnost spoje zachována, doporučuji tyto zásady:
- Používejte kvalitní spojovací materiál odolný vůči korozi.
- Vyhněte se tuhému lepení dřeva u venkovních konstrukcí bez dostatečné dilatace.
- Volte takové způsoby spojování dřevěných trámů, které umožňují přirozený pohyb materiálu.
Tip: Při montáži venkovních konstrukcí vždy počítejte s mírnou vůlí ve spojích, aby dřevo mohlo v reakci na vlhkost bezpečně pracovat. Pokud potřebujete vyřešit, jak spojit dva dřevěné hranoly efektivně, volte raději šroubované spoje před lepenými, protože lépe odolávají dynamickému namáhání vlivem změn počasí.
Moderní technologie a automatizace ve výrobě tesařských spojů
Moderní způsoby spojování dřevěných hranolů se v současnosti neobejdou bez digitálních technologií. CNC frézování zásadně zvyšuje přesnost výroby, protože umožňuje řezání tesařských spojů s tolerancí pod 0,5 milimetru. Tato automatizace výrazně snižuje pracovní náklady na stavbě, neboť jednotlivé dřevěné prvky do sebe zapadají bez nutnosti dodatečného začišťování či ručního dobrušování přímo na místě. Přesné strojní opracování zajišťuje, že mechanické spoje přenášejí zatížení rovnoměrně po celé ploše styku.
Výhody digitálního zpracování konstrukčních prvků
- Vysoká opakovatelnost tvarů zajišťuje stálou pevnost spoje u všech prvků v projektu, což je klíčové pro statickou stabilitu.
- Optimalizace řezného plánu pomocí softwaru minimalizuje odpad materiálu při zpracování dřevěných hranolů, čímž se snižují celkové náklady na stavbu.
- Možnost přípravy složitých geometrických zámků a tesařských spojů zvyšuje stabilitu konstrukce i při dynamickém namáhání.
- Automatizovaná výroba umožňuje snadné začlenění moderních ekologických spojek, které zvyšují odolnost konstrukce proti vytržení.
Odborná rada: Při návrhu spojů vždy zohledněte vlhkost dřeva, která přímo ovlivňuje objemové změny materiálu a následnou těsnost mechanické vazby. Kvalitní CNC příprava v kombinaci s přesným osazením nahrazuje u mnoha dřevostaveb náročné lepení dřeva. Díky eliminaci lidské chyby při řezání se zvyšuje celková životnost konstrukčních celků a jejich odolnost vůči povětrnostním vlivům.
Otázka: Jaká je hlavní výhoda CNC frézování u tesařských spojů?
Hlavní výhodou je vysoká přesnost výroby s tolerancí pod 0,5 milimetru, která zajišťuje dokonalé lícování prvků. Tato technologie eliminuje nutnost ručních úprav na stavbě a zaručuje, že každý spoj splňuje projektované statické parametry.
Otázka: Proč je nutné u strojově vyráběných spojů sledovat vlhkost dřeva?
Dřevo je hygroskopický materiál, který při vysychání nebo navlhání mění svůj objem. Pokud není vlhkost dřeva v souladu s normou ČSN EN 1995 (Eurokód 5), může dojít k uvolnění i velmi přesně vyfrézovaného spoje.
Upozornění: Veškeré zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s příslušnou odbornou způsobilostí. Tento text slouží výhradně k informačním účelům.
Ekologické aspekty a udržitelnost spojovacích metod
Ekologie spojování dřevěných hranolů závisí především na volbě materiálů a technologii montáže. Tradiční tesařské spoje představují z hlediska udržitelnosti nejčistší řešení, neboť nevyžadují žádné přídavné materiály a zachovávají čistou strukturu dřeva. Pokud při realizaci zvolíte spojování dřeva bez kovových prvků, eliminujete energeticky náročnou výrobu oceli a zjednodušíte budoucí recyklaci dřevěných prvků.
Při použití mechanické spoje, jako jsou vruty nebo svorníky, preferujte komponenty s vysokou mírou recyklovatelnosti kovů. V případě potřeby lepení dřeva vybírejte ekologická lepidla na bázi polyuretanu nebo PVAC, která neobsahují formaldehydy a splňují přísné emisní limity.
- Tradiční tesařské spoje využívají přirozenou pevnost spoje bez nutnosti chemie.
- Kovové spojovací prvky jsou plně recyklovatelné a snadno demontovatelné.
- Ekologická lepidla snižují uhlíkovou stopu konstrukce při zachování strukturální integrity.
Odborná rada: Při návrhu konstrukce zvažte, zda je nutné spojování trámů na tupo s použitím plechových spojek, nebo zda lze využít přesnější tesařské spoje, které mají nižší ekologický dopad na životní prostředí.
Časté dotazy k spojování dřevěných trámů
Otázka: Jak spojit dva dřevěné hranoly efektivně?
Použijte čepování s hloubkou čepu nepřesahující o více než 0,5 cm tloušťku druhého hranolu, případně kombinujte lepení dřeva s mechanickými šrouby průměru 6 až 10 mm a délkou alespoň 2,5násobku tloušťky dílu.
Otázka: Čím se spojují trámy ve dřevostavbě?
Trámy se spojují tradičními tesařskými spoji, jako je čepování a přeplátování, a mechanickými prvky jako hřebíky průměru 2,7 až 8 mm nebo šrouby.
Otázka: Jaké jsou výhody čepování oproti spojování na tupo?
Čepování dosahuje až 85 až 90 procent pevnosti plného hranolu bez kovových prvků, zatímco spojování trámů na tupo má pevnost kolem 60 až 70 procent a často vyžaduje kovové zajištění.
Otázka: Jak správně používat hřebíky při spojování trámů?
Hřebíky délky 40 až 200 mm se zatloukají pod úhlem pro vyšší pevnost spoje, přičemž se často volí vroubkované varianty odolné proti vytržení.
Otázka: Jaké rozměry by měly mít šrouby pro spojování trámů?
Šrouby by měly mít průměr 6 až 10 mm a délku minimálně 2,5násobek tloušťky spojovaného dílu, přičemž vždy předvrtejte otvory menší než průměr dříku šroubu.
Otázka: Jak spoje ovlivňuje vlhkost dřeva?
Vlhkost nad 20 procent způsobuje bobtnání, zatímco pod 12 procent dochází ke smrštění, což může vést k uvolnění mechanické vazby.
Otázka: Lze lepení kombinovat s mechanickými spojkami?
Ano, kombinace lepení a mechanických prvků zvyšuje celkovou tuhost konstrukce a její odolnost vůči dynamickému zatížení.
Otázka: Jaké jsou metody kotvení trámů ke konstrukci?
Používají se zemní vruty z nerezové oceli a chemické kotvy, které zajišťují dlouhou životnost spojů v exteriéru i interiéru.
Otázka: Jak zabránit praskání dřeva při montáži spojů?
Předvrtávejte otvory o něco menší než průměr šroubu a dotahujte spojovací materiál plynule, aby se vlákna dřeva nerozštěpila.
Otázka: Jaký je rozdíl mezi tesařskými a truhlářskými spoji?
Tesařské spoje jsou dimenzovány na vysokou nosnost ve stavebnictví, zatímco truhlářské spoje kladou důraz na estetiku a přesnost u nábytku.
Otázka: Jak spojit tři trámy dohromady?
Použijte kombinaci přeplátování a kovových spojek, případně speciální tesařské spoje jako zadrápnutí s doplněním ocelovými svorníky.
Otázka: Jaké jsou ekologické aspekty spojování dřeva?
Tradiční spoje bez kovu jsou plně ekologické, přičemž moderní ekologické spojky a lepidla s nízkým obsahem VOC minimalizují dopad na životní prostředí.
Otázka: Jaké chyby se nejčastěji dělají při spojování trámů?
K častým chybám patří nesprávné předvrtávání, přetažení šroubů, nevhodné rozmístění prvků a nedostatečná ochrana spojů proti vlhkosti.
Otázka: Jaké způsoby spojování dřevěných trámů v konstrukci jsou nejlepší pro nosné prvky?
Nejlepší pevnost spoje zajišťuje čepování a přeplátování s dodatečným zesílením šrouby, které dosahují až 90 procent celkové nosnosti hranolu.
Otázka: Jak moderní technologie pomáhají ve výrobě tesařských spojů?
CNC frézování zajišťuje vysokou přesnost, opakovatelnost tvarů a perfektní lícování spojovaných ploch, což výrazně zvyšuje kvalitu celé dřevěné konstrukce.
Odborná rada: Zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí, tento text slouží pouze k informačním účelům.
