Dvojitý rastr na sádrokarton představuje ideální řešení pro zajištění vysoké stability podhledů a eliminaci prasklin v místech spojů. Správná montáž sádrokartonu vyžaduje přesné dodržení postupu při instalaci CD profilů, které vytvářejí pevný křížový rastr s definovanými rozměry pro bezpečné uchycení desek.
📌 To nejdůležitější
- Dvojitý rastr pro sádrokarton využívá UD a CD ocelové profily s roztečí kotvení 500-800 mm.
- Nosné CD profily se upevňují závěsy s osovou vzdáleností max. 500 mm ve směru nosných profilů.
- Minerální izolace Isover se vkládá do dutiny konstrukce v minimální tloušťce 40 mm.
- Sádrokartonové desky tloušťky 12,5 mm se montují kolmo na nosné CD profily s roztečí šroubů 15 cm u okrajů a 20-25 cm v ploše.
- První upevnění profilů musí být maximálně 200 mm od rohu místnosti pro správnou stabilitu.
Co je dvojitý rastr pro sádrokarton a kdy ho použít
Dvojitý rastr pro sádrokarton je nosná konstrukce složená ze dvou na sebe kolmých vrstev CD profilů, která výrazně zvyšuje stabilitu a nosnost stropních podhledů i příček. Zatímco jednoduchý rastr tvoří jedna úroveň profilů, křížový rastr sdk rozměry optimalizuje tak, že horní a dolní CD profily vytvářejí pevný rošt uchycený pomocí závěsů pro sádrokarton k nosnému stropu. U dvojitého rastru se primární CD profily kladou po 100 cm a sekundární CD profily křížově ve vzdálenosti 40 až 50 cm. Tento systém efektivně eliminuje riziko praskání spojů sádrokartonových desek způsobené přirozeným průhybem nebo vibracemi konstrukce.
Výhody a použití dvojitého rastru:
- Vyšší pevnost konstrukce odolávající většímu zatížení díky křížovému propojení CD profilů.
- Snadnější vyrovnání výškových nerovností podkladu při montáži sádrokartonu pomocí závěsů.
- Lepší pohlcování zvukových vln při vložení minerální izolace Isover o minimální tloušťce 40 mm.
- Minimální riziko vzniku trhlin v tmelených spojích desek díky eliminaci křížových spár.
Jaký je rozdíl mezi jednoduchým a dvojitým rastrem u sádrokartonu? Jednoduchý rastr je vhodný pro méně náročné instalace, kdežto dvojitý rastr na sádrokarton představuje profesionální řešení pro stropy s vysokými požadavky na přesnost. Obvodové UD profily, které musí být vždy podlepeny samolepicím pěnovým těsněním pro eliminaci hluku, tvoří stabilní základnu pro obě varianty. Křížové uspořádání CD profilů u dvojitého systému však poskytuje nesrovnatelně vyšší strukturální integritu a umožňuje přesnější rektifikaci roviny podhledu.
Odborná rada: Při realizaci dvojitého rastru vždy dbejte na to, aby byly CD profily správně spojeny pomocí křížových spojek, které zajistí požadovanou tuhost celého podhledu. Upozorňuji, že montáž sádrokartonu a zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí, aby byla zajištěna bezpečnost a požární odolnost systému.
| Parametr | Doporučená hodnota |
|---|---|
| Rozteč UD profilů (kotvení) | 500 až 800 mm |
| Osová vzdálenost primárních CD profilů | 1000 mm |
| Osová vzdálenost sekundárních CD profilů | 400 až 500 mm |
| Rozteč šroubů sádrokarton (v ploše) | 200 až 250 mm |
| Vzdálenost prvního kotvení od rohu | max. 200 mm |
Materiály a profily potřebné pro montáž dvojitého rastru
Pro dosažení maximální tuhosti konstrukce při realizaci dvojitého rastru na sádrokarton je zásadní volba kvalitních ocelových profilů a jejich správné kotvení. Níže naleznete technický přehled komponentů, které tvoří základní kostru pro montáž sádrokartonu.
Typy profilů UD a CD pro dvojitý rastr
Při volbě materiálu pro dvojitý rastr na sádrokarton musíte pracovat výhradně s certifikovanými ocelovými profily. Obvodové UD profily, které vymezují rovinu konstrukce, mají standardní rozměr 27 x 28 mm a zajišťují přenos sil do nosných stěn. Nosné CD profily o rozměrech 60 x 27 mm tvoří samotný křížový rastr sdk, jehož rozměry definují přesnost budoucího podhledu. CD profily se do konstrukce vkládají kolmo na nosné prvky, čímž eliminují průhyby desek a zajišťují stabilitu. Správně zvolený materiál a dodržení tloušťky plechu profilu jsou klíčové pro dlouhodobou životnost konstrukce.
Kotvení profilů a rozteče hmoždinek
Stabilita konstrukce závisí na přesném dodržení montážních odstupů. UD profily se ke stěnám kotví pomocí plastových hmoždinek o průměru 6 až 8 mm s roztečí 500 až 800 mm. CD profily se upevňují pomocí závěsů pro sádrokarton, přičemž jejich osová vzdálenost nesmí překročit 500 mm ve směru nosných profilů.
| Komponenta | Parametr | Hodnota |
|---|---|---|
| UD profil | Rozteč kotvení | 500 – 800 mm |
| CD profil | Vzdálenost mezi profily | 500 mm |
| Závěsy | Osová vzdálenost | max. 500 mm |
Odborná rada: U elektroinstalací vedených podhledem vždy dbejte na to, aby zásahy do rozvodů prováděla pouze osoba s odbornou způsobilostí. Správná rozteč šroubů sádrokarton při dvojitém rastru obvykle činí 170 až 200 mm pro zajištění maximální pevnosti spojů.
Přesný postup montáže dvojitého rastru krok za krokem
Přesný postup montáže dvojitého rastru pro sádrokarton vyžaduje precizní vyměření a dodržení technologických postupů pro zajištění dlouhodobé stability konstrukce. Kvalitně provedená montáž sádrokartonu na křížový rastr eliminuje riziko praskání spojů a zajišťuje dokonalou rovinnost podhledu či stěny.
Příprava a vyznačení rastru
Vyznačení os je základním předpokladem pro správný dvojitý rastr na sádrokarton. Pomocí laserové vodováhy nebo nivelačního přístroje si na obvodových stěnách v požadované výšce vyznačte rovinu, kam přijdou UD profily. Maximální vzdálenost prvního kotvení od rohu stěny nesmí přesáhnout 200 mm. Vlastní rozteč kotvení následně dodržujte v rozmezí 500 až 800 mm, což zajistí dostatečnou tuhost celého obvodového rámu konstrukce.
Kotvení UD profilů
- Vyměření roviny – pomocí laseru označte obvodovou linii po celém obvodu místnosti.
- Nalepení těsnicí pásky – na zadní stranu UD profilů nalepte samolepicí akustickou pásku pro zamezení přenosu hluku.
- Kotvení profilů – UD profily připevněte ke stěně pomocí natloukacích hmoždinek o průměru 6 až 8 mm a délce 40 až 60 mm.
- Kontrola rozteče – dodržujte rozteč kotvení 500 až 800 mm pro zajištění pevného spojení s nosným podkladem.

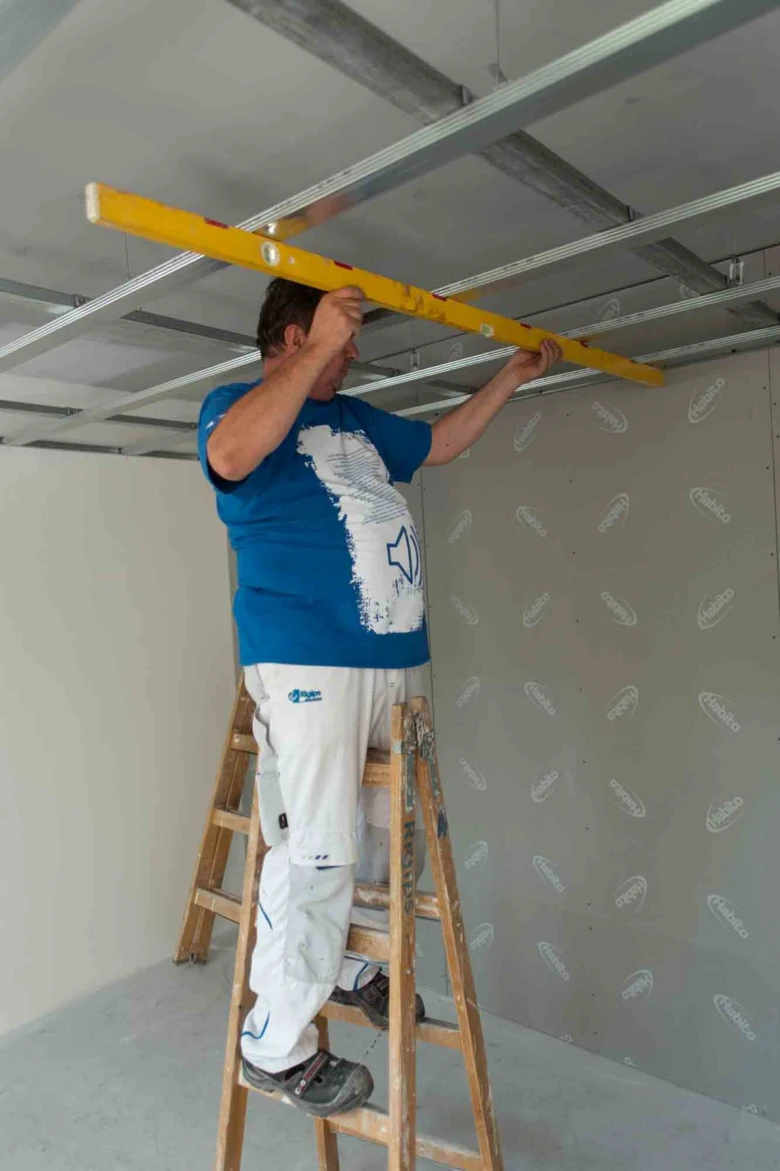

Zavěšení CD profilů
CD profily tvoří nosnou část konstrukce, na kterou se instalují sádrokartonové desky. Tyto profily se zavěšují do stropu pomocí přímých nebo pérových závěsů pro sádrokarton, které vyrovnají případné nerovnosti podkladu. Osová vzdálenost mezi CD profily musí být maximálně 500 mm. U dvojitého rastru se nosné CD profily montují v křížovém uspořádání, což zvyšuje únosnost a tuhost podhledu při použití minerální izolace Isover.

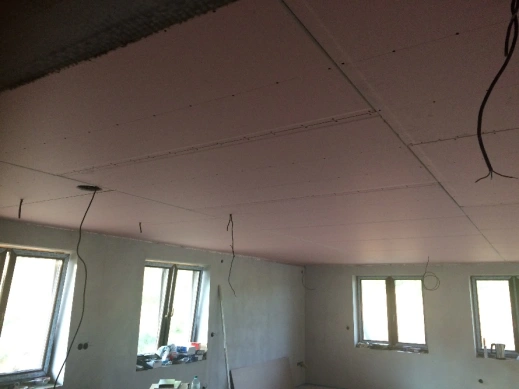

Montáž sádrokartonových desek
- Rozměření desek – sádrokartonové desky o tloušťce 12,5 mm řežte tak, aby příčné spáry vždy vycházely na profil.
- Upevnění desek – desky kladte kolmo na nosné CD profily a fixujte je pomocí šroubů TN.
- Dodržení rozteče šroubů – u okrajů desek šroubujte s roztečí 15 cm, v ploše desky postačí rozteč 20 až 25 cm.
- Kontrola spojů – dbejte na to, aby hlavy šroubů TN mírně pronikly papírem, ale neprotrhly jej.
Odborná rada: Pamatujte, že odborné zásahy do elektroinstalace v podhledech smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací.
Závěsy a únosnost konstrukce dvojitého rastru
Výběr vhodných prvků pro kotvení CD profilů ke stropu přímo ovlivňuje únosnost konstrukce a celkovou tuhost podhledu. Při návrhu je nutné dodržovat výrobcem stanovenou maximální osovou vzdálenost závěsů, která se pohybuje v rozmezí 500 až 1200 mm podle typu systému, přičemž překročení těchto hodnot vede k deformacím konstrukce a vzniku trhlin. U dvojitého rastru (křížového roštu) se primární CD profily kladou po 100 cm a sekundární CD profily křížově ve vzdálenosti 40 až 50 cm.

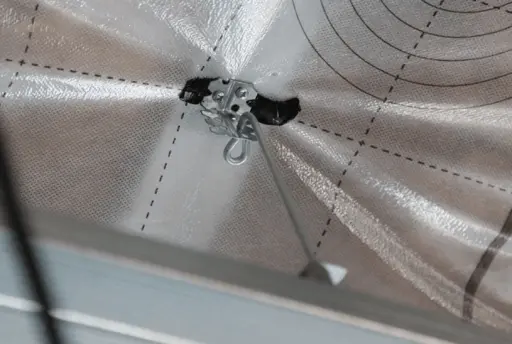

Druhy závěsů a jejich parametry pro rastr
Pro montáž sádrokartonu v dvojitém rastru využíváme přímé závěsy, pérové závěsy s drátem či závěsy s aretací. Přímý závěs fixuje CD profily přímo ke konstrukci stropu a je ideální pro minimální svěšení podhledu. Pérové závěsy v kombinaci se závěsnými dráty s okem umožňují přesnou rektifikaci výšky a díky pružnému mechanismu lépe absorbují objemové změny materiálu. Kombinace různých typů závěsů v jedné rovině snižuje únosnost konstrukce a narušuje statickou jednotnost systému.
| Typ závěsu | Max. zatížení na kus | Využití |
|---|---|---|
| Přímý závěs | 40 kg | Přímá montáž na strop |
| Pérový závěs | 25 kg | Výšková rektifikace |
| Nonius závěs | 40 kg | Vysoká nosnost a bezpečnost |
Vliv závěsů na únosnost a stabilitu konstrukce
Stabilita konstrukce závisí na správném rozmístění kotvicích bodů a dodržení rozteče závěsů. Zatímco Saint-Gobain doporučuje osovou rozteč CD profilů max. 500 mm, Rigips uvádí rozteč závěsů max. 900 mm ve směru nosných profilů a 1000 mm v kolmém směru. Pokud je osová vzdálenost závěsů větší než doporučená, dochází k nadměrnému namáhání CD profilů a spojů, což ohrožuje integritu podhledu.
Odborná rada: Vždy používejte systémové komponenty od jednoho výrobce, protože míchání prvků různých značek nebo použití nesystémových závěsů snižuje únosnost konstrukce. Upozorňujeme, že veškeré zásahy do nosných konstrukcí budov smí provádět pouze osoba s odbornou způsobilostí. Dbejte na to, aby správný rozměr dvojitého rastru pro sádrokarton odpovídal projektové dokumentaci a typu použité minerální izolace Isover, která se vkládá do dutiny v minimální tloušťce 40 mm.
Otázka: Jaká je správná vzdálenost mezi závěsy v řadě?
Stavebniny-nizbor.cz uvádějí vzdálenost mezi závěsy v řadě maximálně 100 až 120 cm. Řady závěsů by měly být od sebe vzdáleny přibližně 40 cm pro zajištění stability křížového roštu.
Otázka: Proč je nutné dodržovat jednotný typ závěsů?
Použití nesystémových závěsů s odlišnou výrobní tloušťkou nebo kombinace různých typů závěsů v jedné konstrukci snižuje celkovou únosnost. Tento postup může vést k nerovnoměrnému zatížení a následným deformacím sádrokartonového podhledu.
Montáž v různých typech prostor a specifika
Montáž v různých typech prostor vyžaduje specifický přístup k volbě materiálů a technickému provedení. Vlhké prostory, jako jsou koupelny nebo kuchyně, vyžadují použití impregnovaných desek typu H2, které odolávají zvýšené vzdušné vlhkosti. Pro zajištění požární odolnosti konstrukce instalujte červené protipožární desky typu DF, které mají vyšší hustotu sádrového jádra. Vliv použití různých sádrokartonových desek na tuhost konstrukce je zásadní, proto vždy dodržujte předepsanou rozteč šroubů sádrokartonu.
Tipy pro montáž dvojitého rastru sádrokartonu
Při realizaci v náročných podmínkách dbejte na následující parametry:
- Vkládejte minerální izolaci Isover o minimální tloušťce 40 mm do dutiny rastru pro výrazné zlepšení akustických vlastností a tepelné izolace.
- Používejte kvalitní CD profily a UD profily, které tvoří nosnou kostru křížového rastru.
- Zvolte správné závěsy pro sádrokarton, přičemž přímé závěsy zajistí vyšší stabilitu než pérové závěsy.
- Dodržujte křížový rastr sdk rozměry podle projektové dokumentace, aby nedocházelo k praskání spojů vlivem pnutí.
Pamatujte, že odborné zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s příslušnou odbornou způsobilostí.
Porovnání jednoduchého a dvojitého rastru: výhody a nevýhody
Hlavní rozdíl mezi jednoduchým a dvojitým rastrem u sádrokartonu spočívá v mechanické stabilitě a eliminaci prasklin. Zatímco jednoduchý rastr využívá pouze jednu úroveň CD profilů, dvojitý rastr vytváří křížovou strukturu, která výrazně zvyšuje pevnost konstrukce. Pokud vás zajímá, jaké jsou výhody dvojitého rastru při montáži sádrokartonu, hlavní předností je lepší akustika a vysoká odolnost vůči průhybu podhledu. U křížového roštu se primární CD profily kladou po 100 cm a sekundární CD profily křížově ve vzdálenosti 40 až 50 cm.
Ekonomické aspekty montáže dvojitého rastru ukazují na vyšší pořizovací cenu materiálu, neboť spotřebujete více CD profilů, spojek a závěsů pro sádrokarton. Celkové náklady montáže jsou u dvojitého rastru vyšší kvůli většímu množství spojovacího materiálu a delšímu času potřebnému pro přesné vyrovnání obou úrovní profilů. Jednoduchý rastr je levnější a rychlejší na realizaci, ale při větších rozpětích místnosti postrádá potřebnou tuhost a zvyšuje riziko vzniku trhlin v tmelených spojích.
| Parametr | Jednoduchý rastr | Dvojitý rastr |
|---|---|---|
| Pevnost konstrukce | Standardní | Vysoká |
| Akustický útlum | Základní | Vynikající |
| Náročnost montáže | Nízká | Vyšší |
| Náklady montáže | Ekonomické | Vyšší |
Odborná rada: Při volbě křížového rastru vždy dodržujte přesné křížový rastr sdk rozměry, aby nedocházelo k pnutí v deskách. Montáž sádrokartonu na dvojitý rastr je ideální volbou v prostorách s vysokými nároky na zvukovou izolaci a stabilitu stropu. Upozorňuji, že veškeré zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí. Pro dosažení nejlepších výsledků doporučuji vkládat do dutiny konstrukce minerální izolaci Isover v minimální tloušťce 40 mm.
Údržba a opravy dvojitého rastru po montáži
Pravidelná údržba dvojitého rastru na sádrokarton je klíčová pro stabilitu konstrukce. Po dokončení montáže sádrokartonu doporučuji jednou ročně vizuálně zkontrolovat upevnění profilů, zejména v oblastech s vyšším dynamickým namáháním. Pokud zjistíte praskliny v tmelu nebo uvolněné CD profily, okamžitě proveďte opravy dotažením spojů.
Doporučení pro údržbu dvojitého rastru
- Kontrolujte pevnost ukotvení závěsů pro sádrokarton, které drží nosnou část konstrukce.
- Sledujte stav minerální izolace Isover, zda nesesedla a stále vyplňuje prostor mezi UD profily.
- Prověřte křížový rastr sdk rozměry, zda nedošlo k deformaci vlivem vlhkosti či teplotních změn.
- Ujistěte se, že rozteč šroubů sádrokarton odpovídá normě, aby se předešlo prohýbání desek.
Při řešení problémů s dvojitým rastrem při montáži SDK stěn vždy postupujte systematicky a vyměňte poškozené spojovací prvky za nové. Správná údržba prodlužuje životnost konstrukce o desítky let. Upozorňuji, že zásahy do elektroinstalace vedené v rastru smí provádět pouze osoba s odbornou způsobilostí.
Časté dotazy (FAQ) k dvojitému rastru pro sádrokarton
Otázka: Jak daleko od sebe mají být upevněny UD profily při dvojitém rastru?
UD profily se kotví do obvodových stěn plastovými hmoždinkami s roztečí 500 až 800 mm, přičemž první upevnění musí být maximálně 200 mm od rohu místnosti.
Otázka: Jaká je maximální osová vzdálenost závěsů pro CD profily?
Doporučená osová vzdálenost závěsů pro dvojitý rastr na sádrokarton je maximálně 500 mm ve směru nosných CD profilů.
Otázka: Jaká tloušťka sádrokartonových desek se používá pro dvojitý rastr?
Standardně se používají desky o tloušťce 12,5 mm, u akustických konstrukcí se volí speciální modré akustické desky pro útlum hluku.
Otázka: Jaká je doporučená rozteč šroubů při montáži sádrokartonu na dvojitý rastr?
Šrouby TN se připevňují s roztečí 15 cm u okrajů desek a 20 až 25 cm v ploše, aby byla zajištěna stabilita.
Otázka: Jak se liší dvojitý rastr od jednoduchého?
Dvojitý křížový rastr nabízí vyšší tuhost konstrukce a lepší akustické vlastnosti, ovšem montáž sádrokartonu je v tomto případě časově i finančně náročnější.
Otázka: Jaké závěsy se používají pro montáž CD profilů?
Pro montáž sádrokartonu se používají systémové přímé závěsy, pérové rychlozávěsy nebo závěsné dráty s okem, které umožňují přesné vyrovnání roviny.
Otázka: Proč je důležité správně vyznačit rastr před montáží?
Precizní vyznačení zajišťuje správné rozmístění profilů, což je klíčové pro pevnost konstrukce a následné snadné připevnění desek bez odchylek.
Otázka: Jaká je minimální tloušťka minerální izolace v dutině dvojitého rastru?
Pro zajištění deklarovaných tepelně izolačních vlastností se doporučuje minimální tloušťka minerální izolace Isover 40 mm, která vyplní prostor mezi profily.
Otázka: Jaké typy sádrokartonových desek se používají do vlhkých prostor?
Do koupelen a vlhkých prostor instalujte impregnované zelené sádrokartonové desky, které jsou odolnější proti působení vlhkosti.
Otázka: Jak často je potřeba kontrolovat upevnění dvojitého rastru?
Kontrolu dotažení šroubů a stability upevnění profilů ke stropu či stěně je vhodné provádět preventivně po prvních 6 měsících od montáže.
Otázka: Jaké jsou doporučené rozměry rastru pro sádrokartonové desky šířky 125 cm?
CD profily se instalují s osovou vzdáleností 415 mm, což přesně odpovídá konstrukčnímu modulu pro standardní desky o šířce 1250 mm.
Otázka: Jaké jsou nevýhody použití nesystémových závěsů?
Nesystémové závěsy s odlišnými technickými parametry snižují celkovou únosnost konstrukce a mohou vést k praskání spojů v důsledku průhybu.
Otázka: Jak správně upevnit sádrokartonové desky na dvojitý rastr?
Desky vždy připevňujte samořeznými šrouby TN o délce 25 mm, přičemž dodržujte rozteč 15 cm na hranách a 25 cm v ploše desky.
Otázka: Jaké jsou ekonomické aspekty montáže dvojitého rastru?
Dvojitý rastr vyžaduje vyšší spotřebu materiálu a delší čas na montáž CD a UD profilů, což zvyšuje cenu za metr čtvereční oproti jednoduchému roštu.
Otázka: Jak vyřešit problém s dvojitým rastrem při montáži SDK stěn?
Při problémech s rovinatostí dodržte správné osové rozteče profilů, používejte výhradně systémové závěsy a před montáží desek zkontrolujte rovinnost laserem.
Upozornění: Veškeré zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.
