Jak navrhnout skladbu podlahy v patře s podlahovým topením

Správná skladba podlahy v patře s podlahovým topením vyžaduje pečlivou kombinaci tepelné izolace a akumulační vrstvy pro efektivní přenos tepla do interiéru. Při realizaci na trámovém stropě je nutné klást důraz na nízkou hmotnost systému a zajištění akustického útlumu mezi podlažími. Anhydritová podlaha s podlahovým vytápěním představuje díky své vysoké tepelné vodivosti a schopnosti dokonale obalit trubky ideální řešení pro moderní dřevostavby i zděné domy.

Optimální skladba podlahy v patře s podlahovým topením

Správná skladba podlahy v patře s podlahovým topením vyžaduje přesnou kombinaci izolačních a teplovodivých vrstev pro zajištění maximální efektivity vytápění. Celková tloušťka podlahy v patře s podlahovým topením se při použití systémové desky TOP302 pohybuje okolo 118 mm. Každá vrstva hraje nezastupitelnou roli při přenosu tepla, akumulaci a útlumu kročejového hluku mezi podlažími.

Jaké vrstvy tvoří skladbu podlahy s podlahovým topením v patře?

Základem systému je systémová deska TOP302 o celkové tloušťce 58 mm, která v sobě integruje 30 mm kročejové izolace a nopy pro pevnou fixaci trubek podlahového topení. Na tuto desku se aplikuje anhydritová vrstva s minimální tloušťkou 40 mm, která díky své tekutosti dokonale obklopí potrubí typu TH RED 16 mm a zajistí rychlý náběh teploty. Finální podlahová krytina o tloušťce 15 mm uzavírá konstrukci a přímo ovlivňuje výsledný tepelný odpor podlahy.

• Systémová deska TOP302 (58 mm) – zajišťuje fixaci potrubí a kročejový útlum.
• Anhydritová vrstva (min. 40 mm) – slouží pro optimální akumulaci a přenos tepla.
• Kročejová izolace (30 mm) – integrovaná součást desky pro odhlučnění místností v patře.
• Finální krytina (15 mm) – pochozí vrstva s nízkým tepelným odporem (dlažba, kámen).

Odborná rada: Při instalaci na dřevěný trámový strop nebo betonový strop vždy ověřte únosnost konstrukce, neboť anhydritová podlaha představuje značné plošné zatížení. U dřevěných stropů doporučuji zvýšit tloušťku anhydritu na 45 až 50 mm pro eliminaci rizika deformace konstrukce.

Jaká je optimální tloušťka jednotlivých vrstev podlahy v patře?

Optimální tloušťka podlahy v patře s podlahovým vytápěním je klíčová pro správnou funkci systému a rychlost odezvy vytápění. Systémová deska TOP302 o výšce 58 mm poskytuje potřebnou tepelnou izolaci EPS, zatímco anhydritová vrstva musí dosahovat minimálně 40 mm nad horní hranu trubek. Pokud jsou po stropech vedeny instalace TZB (např. elektroinstalace o tloušťce 20 mm a více), je nutné přidat tepelnou izolaci (např. EPS 100) o minimální tloušťce 60 mm, což celkovou skladbu navyšuje.

Odborná rada: Upozorňuji, že jakékoli zásahy do rozvodů topení a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí. Při montáži podlahového topení dbejte na to, aby izolace podlahy v patře byla položena v celistvé ploše bez tepelných mostů, a zajistěte instalaci samostatného rozdělovače topných okruhů pro každé patro.

Izolace a tepelná ochrana podlahy v patře

Správná izolace podlahy v patře s podlahovým topením zásadně ovlivňuje efektivitu vytápění i akustický komfort mezi jednotlivými podlažími. Pokud řešíte, jak vybrat materiály pro skladbu podlahy s podlahovým topením v patře, zaměřte se na kombinaci akustických a tepelněizolačních parametrů.

Jaká je role kročejové izolace v podlaze s podlahovým topením?

Kročejová izolace představuje nezbytný prvek pro zajištění akustického komfortu v obytných místnostech. V praxi se často využívá systémová deska TOP302, která již v sobě obsahuje integrovanou kročejovou izolaci o tloušťce 30 mm. Tato vrstva efektivně redukuje kročejový hluk, který vzniká chůzí nebo přenosem vibrací do nosné konstrukce stropu. Kromě akustického útlumu plní tato izolace i roli doplňkové tepelné bariéry. Správná instalace systémových desek tak zajišťuje nejen stabilitu trubek při montáži podlahového topení, ale také brání nežádoucímu přenosu hluku mezi patry. Pro dosažení optimálních výsledků je důležité, aby byla kročejová izolace po obvodu místnosti oddělena dilatačním pásem od stěn.

Jaké jsou typy a tloušťky tepelných izolací EPS pro podlahu v patře?

Tepelná izolace EPS 100 tvoří základní izolační vrstvu, jejíž tloušťka se pohybuje v rozmezí 20 mm až 170 mm v závislosti na konkrétní konstrukci podlahy a požadavcích na tepelný odpor. U trámových stropů nebo při požadavku na minimalizaci výšky se volí tloušťka izolace dle dostupného prostoru, zatímco u betonových stropů nad vytápěným prostorem stačí menší tloušťky. Hlavním úkolem těchto desek je zamezit úniku tepla směrem do spodních podlaží a zajistit, aby veškerá energie z topných rozvodů směřovala do finální krytiny. Při návrhu skladby podlahy na trámovém stropě s podlahovým topením vždy zohledněte únosnost podkladu.

• EPS 100 20-50 mm: vhodné pro vyrovnání podkladu a základní tepelnou ochranu.
• EPS 100 80-170 mm: doporučená tloušťka pro dosažení vysokého tepelného odporu u konstrukcí nad nevytápěnými prostory.
• Systémové desky: zajišťují fixaci trubek a snadnou montáž podlahového topení.

Montáž a upevnění trubek podlahového topení v patře

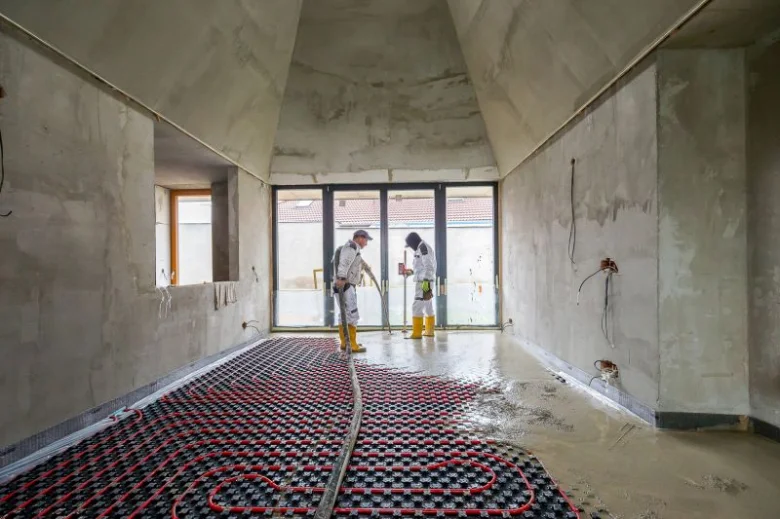

Správná montáž podlahového topení v patře vyžaduje precizní přípravu podkladu a přesné rozmístění topných okruhů. Postup při realizaci skladby podlahy v patře s podlahovým topením se odvíjí od zvoleného typu roznášecí vrstvy, přičemž anhydritová podlaha s podlahovým topením vyžaduje důkladnou fixaci všech prvků.

Montáž potrubí a systémové desky

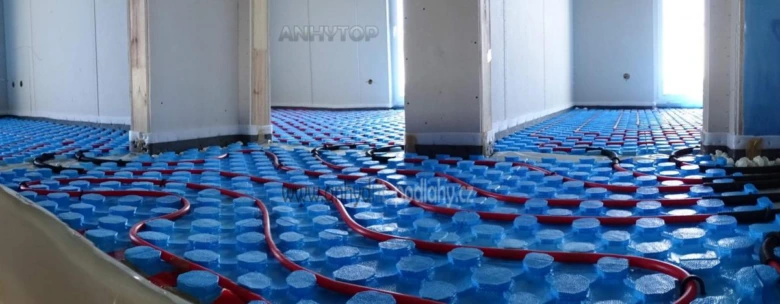

Pro zajištění maximální efektivity vytápění využíváme trubky TH RED 16 mm, které vynikají vysokou tepelnou vodivostí a odolností. Tyto trubky se fixují do systémové desky TOP302, která slouží jako tepelná izolace EPS a zároveň zajišťuje přesný rastr pro pokládku. Systémová deska TOP302 zabraňuje pohybu trubek během lití potěru, čímž eliminuje riziko vzniku vzduchových kapes kolem potrubí.

1. Instalace obvodové dilatační pásky – umístění pásky podél všech stěn pro zamezení přenosu hluku a tepelné roztažnosti.
2. Pokládka systémových desek TOP302 – propojení desek pomocí zámků na rovný a čistý podklad.
3. Rozvinutí trubek TH RED 16 mm – postupné vkládání trubek do výstupků desky dle projektové dokumentace.
4. Tlaková zkouška systému – napuštění vody do okruhů pod tlakem 4 až 6 barů před samotným litím potěru.

Upevnění trubek a řešení problémů

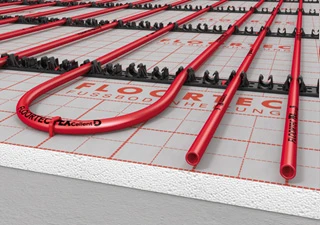

Efektivní upevnění trubek je klíčové pro rovnoměrné prohřátí konstrukce. Pokud instalujete systém na jiný než systémový podklad, použijte plastové příchytky, které trubku pevně ukotví do izolační vrstvy. Časté problémy při montáži, jako je vyplavání trubek nebo jejich nadměrné pnutí, vyřešíte dostatečným počtem fixačních bodů v místech ohybů. Upozorňuji, že zásahy do rozvodů topení smí provádět pouze osoba s odbornou způsobilostí. Pokud zvažujete jinou technologii, například jak správně zhotovit skladbu podlahy s elektrickým podlahovým vytápěním v patře, vždy dodržujte minimální krytí topných prvků předepsané výrobcem pro danou tloušťku podlahy s podlahovým vytápěním.

Doporučená tloušťka anhydritové vrstvy a finální krytina

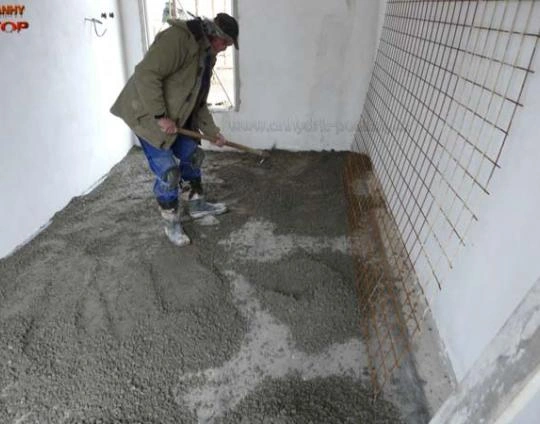

Správná anhydritová vrstva zajišťuje rovnoměrný rozvod tepla a mechanickou stabilitu systému. Pokud vás zajímá, jaká tloušťka anhydritu je vhodná pro podlahové topení v patře, musíte zohlednit typ nosné konstrukce. Na pevném betonovém stropě postačí minimální tloušťka 40 mm nad trubky. V případě, že je skladba podlahy na trámovém stropě, doporučuji zvýšit tloušťku na 45 až 50 mm kvůli eliminaci průhybů dřevěné konstrukce. Montáž podlahového topení vždy vyžaduje přesné dodržení těchto hodnot, aby nedošlo k praskání potěru.

Tabulka doporučených parametrů

Finální podlahová krytina musí mít nízký tepelný odpor pro efektivní provoz vytápění. Ideální volbou je keramická dlažba nebo lepený vinyl, které teplo vedou nejrychleji. Vyhněte se materiálům s vysokým tepelným odporem, které brání prostupu energie do interiéru. Pamatujte, že veškeré zásahy do systémů vytápění smí provádět pouze osoba s odbornou způsobilostí.

Technické požadavky a projektování podlahového topení v patře

Technické požadavky na projektování podlahového topení v patře začínají u správného návrhu rozvodů a regulace. Projekt podlahového topení vždy vyžaduje instalaci samostatného rozdělovače topných okruhů pro každé podlaží, aby bylo možné zajistit hydraulické vyvážení systému. Každá místnost v patře musí mít vlastní termostat, který umožní nezávislou regulaci teploty, neboť jeden termostat na celé patro není pro efektivní provoz dostatečný. Před zahájením prací musí být místnosti zastřešené, s osazenými okny, dveřmi a hotovými omítkami, přičemž prostupy pro potrubí a rozdělovače musí být plně připraveny.

Hlavní rozdíly ve skladbě podlahy s podlahovým topením v patře a v přízemí spočívají především v tloušťce a typu izolace. Zatímco v přízemí řešíme tepelnou izolaci EPS kvůli únikům do základů, v patře se zaměřujeme na útlum kročejového hluku. Při použití systémové desky TOP302, která obsahuje integrovanou kročejovou izolaci o síle 30 mm, dosahuje celková skladba podlahy přibližně 118 mm (15 mm finální krytina, 45 mm anhydrit, 58 mm systémová deska). Pokud vedete instalace TZB po stropech, je nutné přidat tepelnou izolaci o minimální tloušťce 60 mm, což celkovou výšku skladby dále navyšuje.

Klíčové parametry realizace

• Umístění rozdělovače v centrální části patra pro zkrácení délky topných větví a zajištění rovnoměrného průtoku.
• Aplikace anhydritové vrstvy v minimální tloušťce 40 mm, u dřevěných stropů doporučujeme 45 až 50 mm kvůli eliminaci deformací.
• Fixace potrubí TH RED 16 mm pomocí systémových lišt nebo příchytek na deskách, což zabraňuje nežádoucímu pohybu trubek.
• Dodržení výškových úrovní pro finální krytinu, přičemž ideální volbou s nízkým tepelným odporem jsou keramické dlaždice nebo kámen.

Odborná rada: Před montáží podlahového topení vždy ověřte nosnost stropní konstrukce, zejména pokud plánujete těžší anhydritové podlahy. U dřevěných stropů vyžaduje skladba podlahy na trámovém stropě specifické řešení pro rozložení hmotnosti a dilataci, aby nedocházelo k praskání potěru.

Otázka: Jaká je minimální tloušťka betonu nad podlahovým topením v patře?

Minimální tloušťka anhydritového potěru nad trubkami podlahového topení by měla činit 40 mm. V případě instalace na dřevěné trámové stropy doporučuji navýšit tuto vrstvu na 45 až 50 mm, aby byla zajištěna dostatečná pevnost a odolnost proti průhybům konstrukce.

Otázka: Jaké jsou nejčastější chyby při skladbě podlahy v patře s podlahovým topením?

Mezi časté chyby patří podcenění kročejové izolace, nedostatečná tloušťka potěru nad topnými trubkami nebo absence samostatných rozdělovačů pro jednotlivá podlaží. Dále je rizikové použití finálních krytin s vysokým tepelným odporem, které výrazně snižují efektivitu celého systému vytápění.

Upozornění: Veškeré zásahy do elektroinstalace a rozvodů topení smí provádět pouze osoba s odbornou způsobilostí. Tento článek slouží výhradně jako informační podklad pro plánování stavebních prací.

Časté chyby a doporučení při skladbě podlahy s podlahovým topením

Při realizaci vytápěných podlah v horních podlažích se setkávám s opakujícími se omyly, které zbytečně zvyšují náklady na provoz. Často řešenou otázkou je, jaké chyby se často dělají při skladbě podlahy v patře s podlahovým topením. Mezi nejzávažnější nedostatky patří podcenění kročejové izolace, která u trámových stropů zajišťuje akustický útlum. Nedostatečná izolace podlahy v patře výrazně snižuje účinnost podlahového topení, protože teplo uniká do konstrukce stropu místo do místnosti.

Tipy pro správnou skladbu podlahy v patře s podlahovým vytápěním

Při montáži podlahového topení dbejte na dodržení technologických postupů, abyste předešli budoucím závadám:

• Upevnění trubek musí být pevné a husté, jinak hrozí jejich poškození nebo vznik vzduchových kapes v potěru.
• Anhydritová podlaha pro podlahové topení vyžaduje přesnou tloušťku, obvykle 45 až 50 mm nad trubkami, jinak praská.
• Tepelná izolace EPS musí mít dostatečnou pevnost v tlaku, aby se podlaha v místech s vysokým zatížením nepropadala.
• Finální krytina podlahové topení musí mít odpovídající tepelný odpor, jinak se výrazně zpomalí náběh teploty v interiéru.

Odborná rada: Upozorňuji, že zásahy do rozvodů topení a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí.

Časté dotazy k skladbě podlahy v patře s podlahovým topením

Otázka: Jaká je minimální tloušťka anhydritové vrstvy pro podlahové topení v patře?

Minimální tloušťka je 40 mm pro betonové stropy a 45 až 50 mm pro dřevěné stropy kvůli průhybu konstrukce.

Otázka: Jaká je celková tloušťka skladby podlahy v patře s podlahovým topením?

Celková tloušťka podlahy s podlahovým vytápěním dosahuje přibližně 118 mm při použití systémové desky TOP302, 45 mm anhydritu a 15 mm finální krytiny.

Otázka: Jaký materiál se používá pro trubky podlahového topení?

Používají se trubky TH RED o průměru 16 mm, které jsou pevně fixovány lištami nebo příchytkami.

Otázka: Jakou tloušťku má integrovaná kročejová izolace v systémové desce TOP302?

Kročejová izolace integrovaná v systémové desce TOP302 má tloušťku 30 mm.

Otázka: Jaké jsou doporučené finální krytiny pro podlahové topení v patře?

Doporučují se krytiny s nízkým tepelným odporem, například keramické dlaždice nebo kámen.

Otázka: Jaká je role tepelných izolací EPS u podlahy v patře?

Tepelná izolace EPS 100 se používá v tloušťkách od 20 mm do 170 mm pro zabránění úniku tepla směrem dolů.

Otázka: Jak se správně upevňují trubky podlahového topení?

Trubky se upevňují na systémové desce TOP302 pomocí lišt nebo příchytek, které zabraňují jejich pohybu.

Otázka: Jaké chyby se často dělají při skladbě podlahy s podlahovým topením?

Časté chyby jsou nedostatečná izolace, špatné upevnění trubek, příliš tenká anhydritová vrstva a nevhodná finální krytina.

Otázka: Je potřeba samostatný termostat pro každou místnost v patře?

Ano, každá místnost v patře by měla mít svůj vlastní termostat pro efektivní regulaci teploty.

Otázka: Jaká je doporučená tloušťka podlahy bez podlahového topení v patře?

Minimální tloušťka podlahy bez podlahového topení je přibližně 100 mm, včetně krytiny, anhydritu a izolace.

Otázka: Jak postupovat při instalaci podlahového topení krok za krokem?

1. Příprava podkladu a systémové desky.
2. Pokládka trubek TH RED 16 mm.
3. Upevnění trubek lištami.
4. Kontrola průtoku.
5. Zalití anhydritem.

Otázka: Jaká je doporučená tloušťka tepelné izolace podlahy v patře?

Doporučená tloušťka tepelné izolace EPS je minimálně 20 mm, v závislosti na konstrukci podlahy až do 170 mm.

Otázka: Jaká jsou specifika skladby podlahy na trámovém stropě?

U dřevěných stropů je potřeba anhydritovou vrstvu zvýšit na 45 až 50 mm kvůli průhybu a zajistit pevné upevnění trubek.

Otázka: Jaká je životnost podlahového topení?

Podlahové topení je dimenzováno na minimálně 50 let životnosti při správné instalaci a údržbě.

Otázka: Jaký je význam kročejové izolace v podlaze s podlahovým topením?

Kročejová izolace 30 mm snižuje přenos kročejového hluku a zabraňuje pohybu trubek, což zvyšuje komfort a životnost topení.

Upozornění: Zásahy do rozvodů a instalace technologií smí provádět pouze osoba s odbornou způsobilostí.
