Moderní tesařské spoje a jejich použití pro pevné konstrukce

Moderní tesařské spoje kombinují tradiční řemeslné postupy s vysokou přesností strojního obrábění, což zajišťuje mimořádnou stabilitu dřevěných konstrukcí. Správná volba techniky spojení trámů v rohu či konstrukce pergoly výrazně ovlivňuje celkovou životnost stavby i její estetickou hodnotu. Tento návod vám pomůže zorientovat se v dostupných spojovacích prvcích a metodách, které zajistí pevné ukotvení vašich projektů.

Přehled základních moderních tesařských spojů a jejich použití

Moderní tesařské spoje zajišťují vysokou stabilitu dřevěných konstrukcí díky kombinaci tradičních technik a progresivních upevňovacích prvků. Zatímco klasické spoje spoléhají čistě na geometrii dřeva, moderní tesařské spoje využívají k zvýšení pevnosti spoje také vysoce odolné vruty a ocelové prvky. Výběr správného spoje závisí na typu konstrukce, jako je tesařské spoje pergola nebo nosné tesařské spoje krokve, kde je klíčová odolnost vůči tahovým a smykovým silám.

Jaké jsou nejpoužívanější moderní tesařské spoje

Základem každé kvalitní dřevostavby je přesné provedení jednotlivých spojů. Pokud vás zajímá, jaké druhy tesařské spoje trámů se používají v současnosti, zde je přehled těch nejčastějších:

• Čep a dlab: Klasický spoj, kde čep zapadá do dlabu; pro správnou dilataci dřeva doporučuji vyrábět hloubku dlabu o 10 mm větší, než je délka čepu.
• Rybinový spoj: Vyniká vysokou odolností proti vytažení, proto je ideální pro spojení trámů v rohu konstrukce nebo u namáhaných vazných trámů.

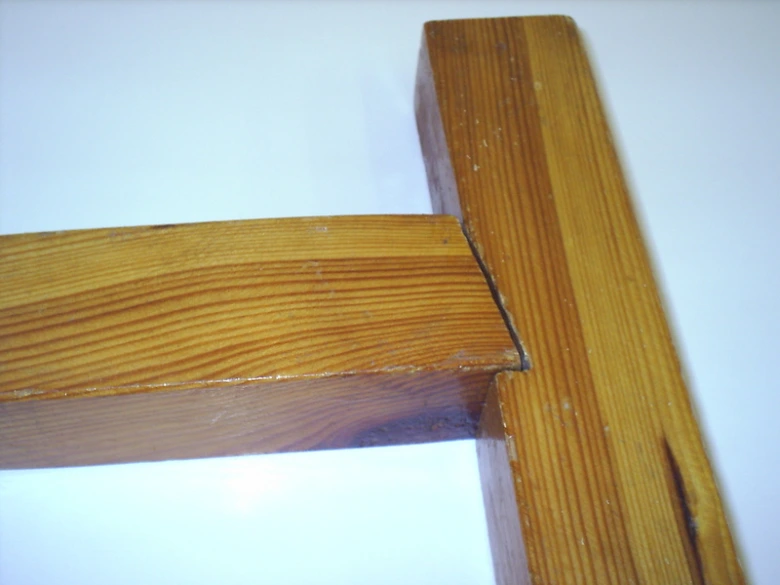

• Pokosový spoj: Používá se pro estetické rohové spoje, kde se oba trámy řežou pod úhlem 45 stupňů.
• Tupý sraz: Nejjednodušší spojení, které vyžaduje dodatečné moderní spojky nebo spojování trámů vruty pro zajištění statické funkce.
• Šikmý sraz: Vhodný pro prodlužování trámů, kde je nutné přenášet tlakové síly v šikmých plochách.
• Přeplátování: Často využívané v rámových konstrukcích, kde se trámy kříží nebo napojují v jedné rovině.
• Kampování: Zářez do spodního trámu, do kterého zapadá horní prvek, využívané zejména u vaznic a pozednic.
• Štěpování: Speciální technika pro rozvětvení konstrukčních prvků.
• Osedlání: Typické spojení pro tesařské spoje krokve k pozednici.
• Zadrápnutí: Zajišťuje odolnost spoje proti posunu v jednom směru.

Odborná rada: Při realizaci se často dělají chyby v nedostatečném předvrtání otvorů pro vruty, což vede k praskání dřeva. Vždy používejte vruty s odpovídajícím certifikátem pro nosné dřevěné konstrukce. U složitějších tesařských spojů a zásahů do nosných prvků krovu vždy konzultujte postup s projektantem nebo autorizovaným tesařem.

Správné provedení čepu a dlabu s upevňovacími prvky

Správné provedení čepu a dlabu vyžaduje přesné dodržení geometrie a volbu vhodných doplňkových prvků, které zajistí stabilitu konstrukce. Tento postup je základem pro trvanlivé dřevěné konstrukce, jako jsou tesařské spoje pergola nebo nosné rámy střech. Upozorňujeme, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.

Jak správně rozměrovat čep a dlab pro pevné spojení?

Při návrhu spoje platí pravidlo pro zachování strukturální integrity trámu. Čep by měl mít šířku odpovídající jedné třetině celkové šířky trámu a jeho délka se pohybuje mezi jednou čtvrtinou až polovinou výšky trámu. Důležitým technickým detailem je hloubka dlabu, kterou volíme o 10 mm větší, než je samotná délka čepu. Tento prostor slouží jako rezerva pro případné sesychání dřeva a umožňuje přesné usazení spoje bez vzniku vnitřního pnutí. Při řezání dlabu vždy postupujte podél vláken dřeva, nikdy ne napříč, aby nedocházelo k oslabení nosné plochy a riziku štěpení.

1. Vyměření čepu – zakreslete šířku čepu na 1/3 šířky trámu a délku na 1/4 až 1/2 výšky trámu.
2. Vydlabání otvoru – vysekejte dlab o 10 mm hlubší, než je délka čepu, pro zajištění montážní vůle.
3. Vyříznutí čepu – proveďte přesné řezy pilou podél vyznačených čar, aby čep v dlabu seděl bez vůle.

Které upevňovací prvky se používají a jak ovlivňují spoj?

Pro zvýšení mechanické odolnosti se klasické tesařské spoje trámů kombinují s moderními upevňovacími prvky. Dřevěný kolík z tvrdého dřeva, konkrétně dubové nebo bukové kolíky, dodává spoji potřebnou tuhost a brání vytažení čepu. Pokud potřebujete zajistit vysokou odolnost vůči posunu, aplikujte ocelový svorník, který spoj v podélném směru zpevní. Pro náročnější zatížení dřevěné konstrukce se využívají ocelové nebo dřevěné příložky, které se přikládají jednostranně či oboustranně a fixují minimálně dvěma svorníky na každé straně spoje.

Jak spojit dva trámy k sobě moderními metodami?

Otázka, jak moderně spojit dva trámy k sobě, často směřuje k efektivitě montáže a trvanlivosti. Vedle tradičního čepování nabízejí moderní spojky, jako jsou ocelové třmeny a úhelníky, možnost výrazně zkrátit dobu realizace. Při zajištění spoje pomocí vrutů se tyto prvky vedou šikmo pod úhlem 30 až 45 stupňů, což zajišťuje optimální přenos sil v dřevěném rámu. Tato metoda spojování trámů vruty je ideální pro rychlé sestavení konstrukce, kde je vyžadována vysoká pevnost spoje bez nutnosti složitého ručního dlabání.

Odborná rada: U elektroinstalace vedené v blízkosti dřevěných prvků dbejte na dodržení požárních norem a pamatujte, že odborné zásahy do nosných konstrukcí smí provádět pouze osoba s příslušnou kvalifikací.

Moderní kovové spojky a jejich role v tesařských konstrukcích

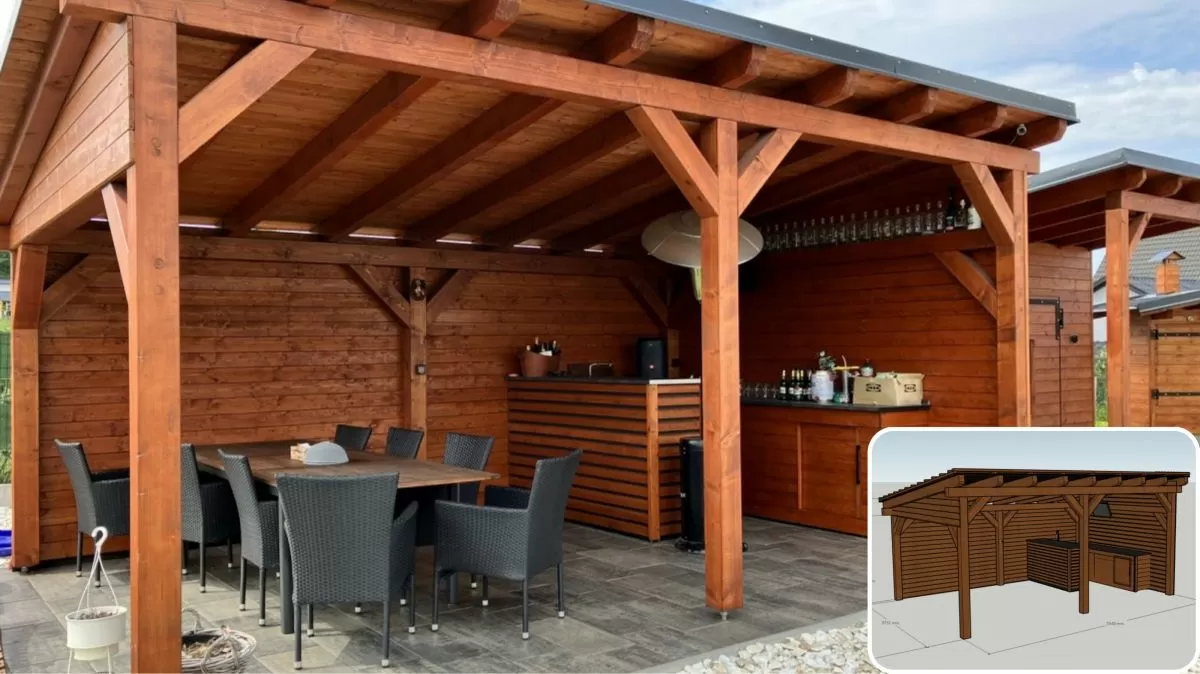

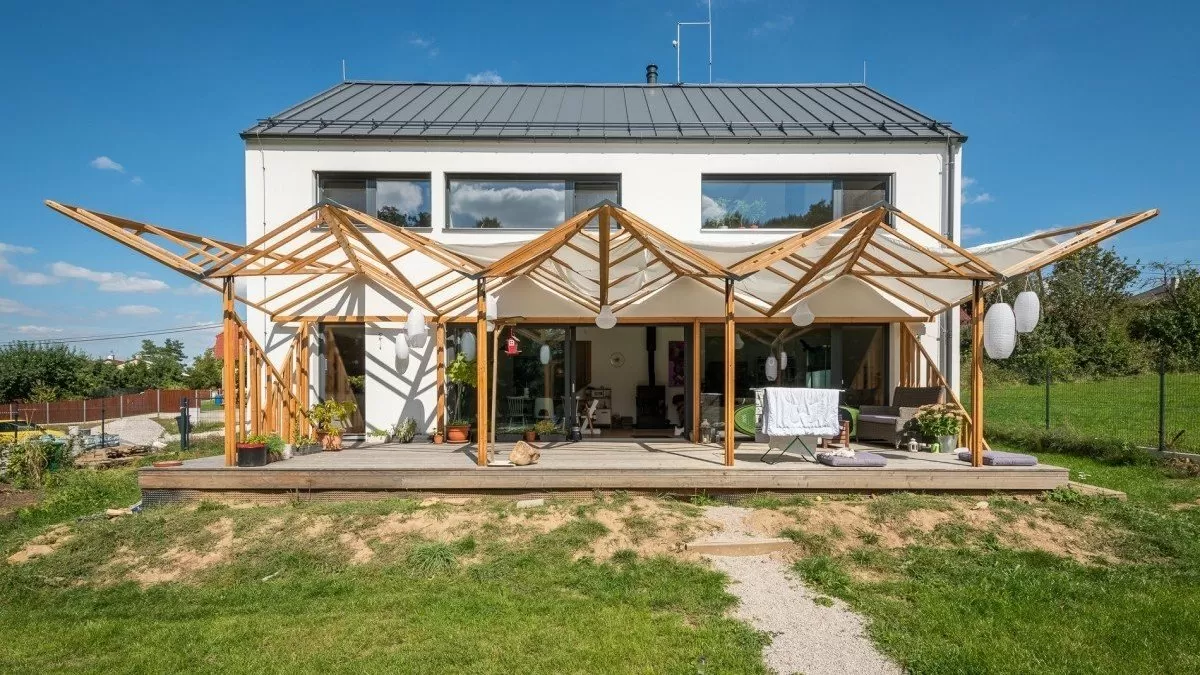

V současné době se při realizaci dřevěných staveb, jako jsou pergoly nebo zastřešení, stále častěji využívají moderní tesařské spoje založené na kovových prvcích. Tyto komponenty výrazně zrychlují montáž a zvyšují strukturální integritu celého díla. Pokud se ptáte, čím se v současnosti spojují dřevěné trámy pro dosažení maximální tuhosti, odpovědí jsou certifikované kovové spojky. Oproti klasickému dlabání, které oslabuje průřez dřeva, umožňují tyto prvky zachovat plnou pevnost spoje.

Typy spojovacích prvků v praxi

Pro zajištění stability dřevěné konstrukce vybírejte spojky podle typu namáhání. Mezi nejpoužívanější moderní tesařské spoje patří:

• Ocelový svorník – prochází celým průřezem trámu a zajišťuje vysokou odolnost proti střihovým silám.
• Kovová příložka – používá se pro zpevnění kritických uzlů, přičemž se nasazuje oboustranně a fixuje minimálně dvěma svorníky na každé straně.
• Třmen – ideální pro kotvení nosných trámů k základům nebo k jiným nosným prvkům bez nutnosti složitého vyřezávání.
• Konstrukční vrut – umožňuje rychlé a pevné spojování trámů vruty bez nutnosti předvrtání u měkkých dřevin.

Odborná rada: Při spojování trámů vruty vždy veďte vrut šikmo pod úhlem 30 až 45 stupňů. Tento postup výrazně zvyšuje pevnost spoje v tahu a brání vytržení vrutu z dřevěného vlákna.

Při práci s kovovými prvky se často dělají chyby, jako je poddimenzování počtu spojovacích prostředků nebo nesprávné umístění příložek. Nezapomeňte, že u nosných prvků musí být kovová spojka vždy opatřena antikorozní úpravou, jako je žárové zinkování. U složitějších staveb, zejména u konstrukcí krovů, doporučuji konzultaci s projektantem, protože zásahy do nosných prvků vyžadují odbornou způsobilost. Správná aplikace těchto prvků je základem dlouhé životnosti vaší pergoly či altánu.

Nářadí, rýsování a bezpečnost při práci s tesařskými spoji

Přesnost při výrobě tesařských spojů přímo ovlivňuje celkovou stabilitu konstrukce a životnost vaší stavby. Pokud hledáte odpověď na to, jaké nástroje jsou nejlepší pro tesařské spoje dnes, klíčem je kombinace kvalitního měřidla a pevné pracovní plochy. Upozorňuji, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí. Tento text slouží výhradně jako informační návod pro vaši kutilskou praxi.

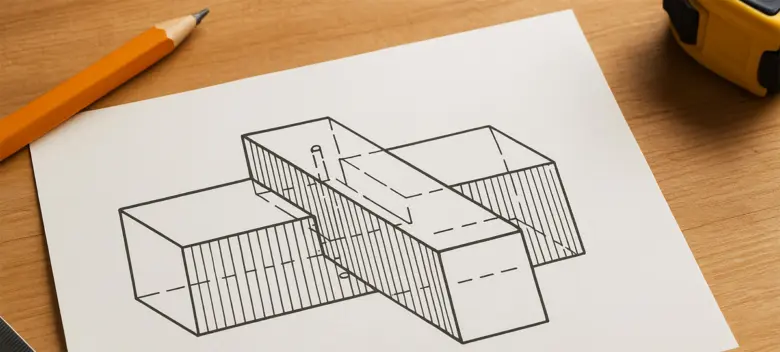

Techniky přesného rýsování

Pro dosažení přesných výsledků při tvorbě spojů, jako je například spojení trámů v rohu, musíte pracovat s milimetrovou přesností. Základní výbavu tvoří kvalitní úhelník pro kontrolu kolmosti řezů a pokosník pro přenášení úhlů u šikmých tesařských spojů krokví. Rejsek slouží k přesnému vykreslení hloubky čepů a dlabů, čímž eliminujete odchylky vzniklé běžným měřením tužkou. Veškeré úkony provádějte na stabilní truhlářské hoblice, která zajistí pevné upnutí řezaného materiálu pomocí svorek a podpěr. Pro správnou montáž následně jednotlivé díly označte římskými číslicemi.

• Úhelník – pro rýsování pravých úhlů a kontrolu kolmosti.
• Pokosník – pro přesné přenášení a nastavení šikmých ploch.
• Rejsek – pro přesné značení hloubky a šířky čepů i dlabů.
• Svinovací metr a pravítko – pro měření délek a rozměrů trámů.
• Šňůrka s rudkou – pro vyznačení dlouhých přímých linií na dřevě.
• Truhlářská hoblice – pro bezpečnou fixaci materiálu během obrábění.

Zásady bezpečné práce

Práce se dřevem vyžaduje respekt k ostrým nástrojům a elektrickému nářadí, proto musí bezpečnostní pomůcky vždy tvořit nedílnou součást vaší výbavy. Při řezání a vrtání používejte ochranné brýle proti odletujícím třískám a rukavice odolné proti prořezu, které vám poskytnou lepší úchop při manipulaci s těžkými trámy. Pokud používáte hlučné stroje, jako jsou pily či vrtačky, nezapomeňte na chrániče sluchu. Častou chybou při tesařských spojích je podcenění fixace materiálu, což vede k nechtěnému pohybu dřeva a následnému úrazu či znehodnocení spoje. Vždy pracujte s ostrým nářadím, protože tupé nástroje vyžadují větší sílu a zvyšují riziko nekontrolovaného smyku.

• Ochranné brýle – ochrana očí proti mechanickému poškození odletujícími třískami.
• Pracovní rukavice – ochrana rukou a zajištění jistějšího úchopu materiálu.
• Chrániče sluchu – ochrana sluchu při práci s mechanizovaným nářadím.
• Pevná pracovní obuv – ochrana nohou s protiskluzovou podrážkou pro stabilitu.
• Ostré nástroje – pravidelná údržba pil a dlát snižuje fyzickou námahu a riziko úrazu.

Materiálové aspekty a vliv dřeva na provedení tesařských spojů

Kvalita a dlouhověkost každé dřevěné konstrukce závisí na správném výběru materiálu a respektování jeho přirozených vlastností. Správně zvolený postup a pochopení vlivu okolního prostředí vám zajistí pevné a estetické spojení trámů, které odolá i náročným klimatickým podmínkám.

Druhy dřeva a jejich vlastnosti

Výběr konkrétní dřeviny zásadně ovlivňuje pevnost spoje a způsob, jakým budete při práci postupovat. Tvrdé dřeviny, jako je dub nebo buk, nabízejí vysokou hustotu a vynikající odolnost, což je ideální pro namáhané tesařské spoje krokve nebo nosné rámy. Naopak měkčí jehličnany, například smrk či borovice, jsou oblíbené pro snadnou opracovatelnost, což oceníte zejména u stavby pergoly. Při práci s měkkým dřevem je nutné dbát na to, aby spojování trámů vruty bylo provedeno s předvrtáním, jinak hrozí rozštípnutí materiálu. Směr vláken musí vždy směřovat v ose namáhání, aby byla zajištěna maximální pevnost spoje.

Vliv vlhkosti a klimatických podmínek

Vlhkost dřeva je kritickým faktorem, který přímo ovlivňuje stabilitu tesařské konstrukce. Pro exteriérové i interiérové projekty doporučuji udržovat vlhkost v rozmezí 12 až 15 procent. Pokud použijete dřevo s vyšším obsahem vody, dojde po vyschnutí k jeho smrštění, což vede k uvolnění spojů a vzniku nežádoucích vůlí. Naopak příliš suché dřevo může při montáži praskat.

Při návrhu konstrukce zvažte následující faktory:

• Ideální vlhkost dřeva pro tesařské spoje je 12-15 %.
• Vyšší vlhkost způsobuje bobtnání a následné vyviklání spojů.
• Směr vláken ovlivňuje pevnost spoje, proto se vyhněte řezům napříč letokruhy v kritických místech.
• Moderní tesařské spoje vyžadují přesné opracování bez ohledu na zvolený druh dřeva.

Pamatujte, že správné spojení trámů v rohu vyžaduje přesnost, kterou ovlivňuje nejen vlhkost, ale i zvolená technika opracování. Pokud se rozhodnete pro moderní spojky, vždy ověřte jejich nosnost pro daný typ dřeviny. Odborná rada: Vždy zohledněte, zda bude konstrukce vystavena přímému dešti, což vyžaduje použití kvalitní impregnace a správného konstrukčního řešení spojů.

Normy a certifikace tesařských spojů ve stavebnictví

Návrh a realizace dřevěných konstrukcí podléhají přísným technickým předpisům, které zajišťují stabilitu a dlouhou životnost díla. Základní normou pro navrhování dřevěných konstrukcí v České republice je ČSN EN 1995-1-1, známá jako Eurokód 5. Tato norma detailně upravuje výpočty únosnosti pro moderní tesařské spoje a určuje postupy pro spojování trámů vruty či jinými spojovacími prostředky.

Výhody moderních tesařských spojů oproti klasickým spočívají především v přesnosti, rychlosti montáže a vyšší statické odolnosti. Při tvorbě spojů, jako je spojení trámů v rohu nebo uložení krokve, je nutné dodržovat certifikované postupy výrobců spojovacích prvků. Certifikace výrobků totiž garantuje, že materiál splňuje deklarované hodnoty pevnosti a odolnosti proti korozi.

• ČSN EN 1995-1-1 stanovuje pravidla pro navrhování tesařských spojů trámů.
• Certifikace spojovacích prvků zajišťuje stavební bezpečnost a předvídatelné chování spoje.
• Dodržování norem předchází selhání konstrukce, kterému se kutilové často vyhýbají při stavbě pergoly či zastřešení.
• Kontrola shody s technickými listy je nezbytná u všech nosných dřevěných konstrukcí.

Odborná rada: Při práci s nosnými prvky vždy ověřte, zda zvolené moderní spojky odpovídají třídě provozu stavby. Pamatujte, že odborné zásahy do nosných částí budov vyžadují odpovídající kvalifikaci, proto se u komplexních projektů vždy poraďte s projektantem. Chyby při tesařských spojech často pramení z podcenění dimenzování vrutů vůči průřezu trámu.

Časté dotazy o moderních tesařských spojích

Otázka: Jak spojit dva trámy k sobě?

Použijte čep a dlab, kde čep je široký asi třetinu šířky trámu a dlab je o 10 mm hlubší než čep, doplňte dřevěnými kolíky a ocelovými svorníky pro pevnost.

Otázka: Jak správně spojit trámy v rohu?

Nejčastěji se používá rybinový spoj nebo osedlání, které zajišťují pevné a estetické spojení s pevností odpovídající zatížení.

Otázka: Čím se spojují trámy?

Trámy se spojují dřevěnými kolíky, ocelovými svorníky, vruty vedenými šikmo pod úhlem 30-45° a kovovými příložkami.

Otázka: Jak spojit krokve?

Krokve se spojují pomocí osedlání, kampování a kovových spojek, které zajišťují pevnost při zatížení větrem a sněhem.

Otázka: Jaké jsou nejpoužívanější moderní tesařské spoje?

Mezi nejpoužívanější patří čep a dlab, osedlání, rybinový spoj a kovové spojky jako svorníky a třmeny.

Otázka: Jaký je správný úhel vedení vrutů?

Vruty se vedou šikmo v úhlu přibližně 30-45° pro lepší pevnost spoje.

Otázka: Jaké materiály se používají k zesílení tesařských spojů?

Používají se dubové a bukové kolíky, ocelové svorníky a kovové příložky nasazované oboustranně.

Otázka: Jaké nástroje jsou vhodné pro přesné rýsování tesařských spojů?

Úhelník, pokosník, rejsek, svinovací metr a truhlářská hoblice jsou základní nástroje pro přesné rýsování a řezání.

Otázka: Jaká je optimální vlhkost dřeva pro tesařské spoje?

Optimální vlhkost dřeva je mezi 12-15 %, což zaručuje pevnost a trvanlivost spoje.

Otázka: Jak ovlivňuje směr vláken pevnost spoje?

Řezání dlabu a čepu nesmí být napříč vláknem, jinak dochází k oslabení a snížení pevnosti spoje.

Otázka: Jaké jsou bezpečnostní zásady při práci s tesařskými spoji?

Používejte ochranné rukavice, brýle a chrániče sluchu a manipulujte opatrně s ostrým nářadím.

Otázka: Jaké normy upravují tesařské spoje ve stavebnictví?

ČSN EN 1995-1-1 je hlavní norma pro návrh dřevěných konstrukcí včetně tesařských spojů.

Otázka: Jaké jsou výhody použití kovových spojek?

Kovové spojky umožňují rychlou montáž, přesné spojení a zvýšenou pevnost konstrukce.

Otázka: Jak správně spojit trámy na pergolu?

Použijte čep a dlab nebo kovové spojky a dbejte na správné upevnění vruty vedenými šikmo 30-45°.

Otázka: Jaké chyby se často dělají při tesařských spojech?

Časté chyby jsou nesprávná hloubka dlabu, řezání napříč vláknem a nedostatečné upevnění spojů.

Otázka: Jaké jsou kroky pro správné provedení čepu a dlabu u moderních tesařských spojů?

Správné provedení čepu a dlabu zahrnuje tři základní kroky: přesné vyměření rozměrů, vyřezání čepu s tolerancí 0,5 mm a vyhloubení dlabu o 10 mm hlubší než čep.

Otázka: Jaké kovové spojky se nejčastěji používají k zesílení moderních tesařských spojů?

Nejčastěji se používají ocelové úhelníky o síle 3 mm a délce 100 mm, které zvyšují pevnost spoje až o 30 %.

Otázka: Jaký vliv má vlhkost dřeva nad 15 % na pevnost a trvanlivost tesařských spojů?

Vlhkost dřeva nad 15 % může snížit pevnost spoje až o 20 % a zvýšit riziko plísní, proto je doporučováno používat dřevo s vlhkostí mezi 8-12 %.
