Kompletní návod na čepování trámů ve dřevostavbě krok za krokem

Pevnost dřevostavby závisí na přesnosti tesařských spojů, které zajišťují stabilitu celé konstrukce při zatížení. Správné čepování trámů vyžaduje precizní vytvoření dlabu a čepu, které následně zpevníte pomocí dřevěných kolíků pro dosažení maximální trvanlivosti spoje.

Základní principy čepování trámů ve dřevostavbě

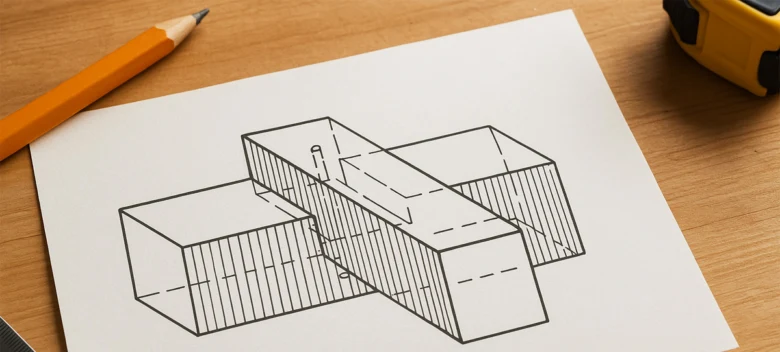

Čepování trámů představuje tradiční metodu spojování dřevěných prvků, kde čep na jednom trámu přesně zapadá do dlabu vyhloubeného v druhém kuse dřeva. Tento rámový spoj vytváří vysoce odolné tesařské spoje, které přenášejí zatížení v konstrukci dřevostavby bez nutnosti použití dodatečných kovových prvků. Kvalitní provedení spoje závisí na přesném dodržení poměrů mezi délkou čepu a hloubkou dlabu.

Pro dosažení maximální pevnosti spoje dodržujte při práci následující rozměrové zásady:

• Délka čepu: volte v rozmezí 1/4 až 1/2 celkové výšky trámu.
• Šířka čepu: ideální rozměr odpovídá přibližně 1/3 celkové šířky trámu.
• Hloubka dlabu: vyhlubte jej o 10 mm hlouběji, než je samotná délka čepu, aby bylo zajištěno dokonalé dosednutí čela čepu.

Při přípravě konstrukce je zásadní přesné frézování dřeva, které definuje těsnost spoje. Pokud je spoj příliš volný, snižuje se celková stabilita stavby. V takovém případě se často přidávají kolíky na dřevo pro zajištění polohy čepu v dlabu. Ačkoliv moderní stavby využívají svorníky nebo ocelové spojky, správně provedené čepování trámů zůstává základem řemeslné kvality. Vyhněte se běžné chybě, kdy je dlab příliš mělký, což znemožňuje správné usazení čepu a oslabuje nosnost celého rámu.

Typy čepových spojů a jejich použití ve dřevostavbě

Výběr správného spojení zásadně ovlivňuje stabilitu konstrukce, přičemž tesařské spoje volíme podle směru působícího zatížení. Pro odborné posouzení technických norem a dřevěných konstrukcí doporučuji nahlédnout do portálu eagri.cz, který poskytuje komplexní data pro práci se dřevem. Upozorňuji, že zásahy do nosných konstrukcí dřevostaveb by měla provádět pouze osoba s odbornou způsobilostí.

Pravoúhlý čep: střední a postranní

Pravoúhlý čep představuje základní prvek pro pevné spojení trámů v pravém úhlu. Střední variantu využijete u trámů s podobnou tloušťkou, zatímco postranní čep dosahuje přesně poloviny šířky trámu. Při výrobě dlabu dodržujte pravidlo, že jeho šířka nesmí přesáhnout jednu třetinu tloušťky nosného prvku. Pro zvýšení tuhosti často přidáváme dřevěné kolíky na dřevo, které zabrání vytažení spoje a usmyknutí.

Tupý sraz a tupý sraz s příložkou

Tupý sraz je rovné spojení dřevěných trámů bez vzájemného překrytí, které vyžaduje mechanické zpevnění. V praxi se často setkáte s tím, jak spojit trámy na tupo ve dřevostavbě pomocí ocelových svorníků nebo dřevěných příložek. Tato metoda se osvědčuje u pergol či teras, kde příložka výrazně zvyšuje pevnost v ohybu a brání nežádoucímu kroucení konstrukce. Pamatujte, že pevnost spoje s příložkou roste s jejím počtem svorníků, avšak více svorníků na stejné délce příložky již únosnost dále nezvyšuje.

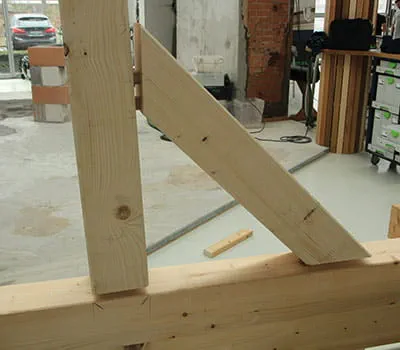

Šikmé čepy a osedlání

Šikmé čepy se využívají pro spoje pod úhlem, přičemž se často doplňují o jednoduché nebo dvojité zapuštění do protikusu. Osedlání je specifický zářez, který zajišťuje pevné usazení krokví na pozednici. Při návrhu těchto spojů je nutné vyvarovat se příliš hlubokému frézování dřeva, které by mohlo oslabit průřez nosného trámu a snížit celkovou únosnost vaší dřevostavby. Hloubka zapuštění u kampování by měla činit 1/8 až 1/6 tloušťky menšího profilu, aby nedošlo k degradaci pevnosti dřeva.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Příprava dřeva a potřebného nářadí na čepování trámů

Správná příprava materiálu a výběr kvalitního nářadí tvoří základní předpoklad pro pevné tesařské spoje, které zajistí stabilitu vaší dřevostavby. Následující návod na tesařské spoje a čepování trámů vám pomůže předejít častým technickým chybám při realizaci.

Jak připravit dřevo pro čepování trámů?

Kvalitní dřevo je pro čepování trámů klíčové, přičemž vlhkost dřeva by se měla pohybovat v rozmezí 12 až 15 procent. Vyšší vlhkost vede k následnému sesychání a uvolnění spoje, což negativně ovlivňuje stabilitu konstrukce. Vybírejte trámy o standardních rozměrech, například 12 x 22 cm, které jsou prosté hlubokých trhlin a vypadlých suků v místě budoucího spoje. Vadné dřevo v oblasti čepu nebo dlabu výrazně snižuje únosnost celého prvku. Před zahájením práce vždy zkontrolujte rovinnost ploch, protože nerovnosti znemožňují přesné lícování. Čepování trámů vyžaduje preciznost, proto se vyhněte použití materiálu, který vykazuje známky kroucení či prohnutí.

Jaké nářadí je potřeba pro čepování trámů?

Pro efektivní práci je nezbytné mít připravenou sadu základních nástrojů, které umožní přesné frézování dřeva a tvorbu čistých spojů. Pokud přemýšlíte, jak udělat čep na trám ve dřevostavbě bez profesionálního nářadí, postačí vám ostrá dláta, kvalitní ruční pila a úhelník.

• Horní frézka pro přesné vyhloubení dlabu
• Tesařská dláta různých šířek pro začištění hran
• Pokosová nebo ruční pila pro příčné řezy
• Měřidla jako úhelník a posuvné měřítko pro přesné orýsování
• Šablony pro opakované frézování stejných rozměrů čepů

Odborná rada: Při ruční výrobě spojů si vždy vytvořte papírovou nebo dřevěnou šablonu, která vám zajistí shodu rozměrů čepu a dlabu po celé délce konstrukce.

Postup čepování trámů krok za krokem

Kvalitní tesařské spoje tvoří základ stability dřevostavby. Následující postup čepování trámů krok za krokem vám pomůže vytvořit pevné konstrukční prvky, které odolají mechanickému namáhání v průběhu let. Upozorňujeme, že zásahy do nosných konstrukcí dřevostaveb smí provádět pouze osoba s odbornou způsobilostí.

Příprava a měření trámů

Přesnost je pro tesařské spoje klíčová. Trámy přiložte k sobě do požadovaného úhlu, nejčastěji do tvaru L, a pomocí úhelníku přeneste rysky. Měření provádějte vždy od jedné referenční hrany, abyste eliminovali chyby při značení. Střední třetinu šířky trámu označte jako místo pro budoucí dlab. Tento prostor představuje ideální poměr mezi nosností a materiálem dřeva. Při práci vždy dbejte na zásady bezpečnosti práce, používejte pevnou obuv a rukavice.

Frézování dlabu

Pro efektivní frézování dřeva použijte horní frézku s kvalitním drážkovacím nástrojem. Dlab nastavte na hloubku, která je o 10 mm větší než zamýšlená délka čepu, což umožní bezpečné usazení. Šířku dlabu volte přesně podle tloušťky čepu, přičemž dlab nesmí být širší než 1/3 tloušťky trámu.

• Před zahájením práce zajistěte obrobek svorkami k pracovnímu stolu.
• Používejte ochranné brýle a chrániče sluchu.
• Frézujte postupně v několika průchodech, aby nedošlo k přehřátí nástroje a poškození vláken dřeva.

Výroba a opracování čepu

Čep vyřízněte podle rozměrů připraveného dlabu. Šířka čepu by měla odpovídat přibližně 1/3 šířky trámu, zatímco délka čepu se pohybuje mezi 1/4 až 1/2 výšky trámu. Opracování dřeva musí být precizní, aby čep do dlabu vklouzl s mírným odporem, ale bez nutnosti použití nadměrné síly. Pokud čep do dlabu nepasuje, raději jej jemně dočistěte dlátem, než abyste jej do spoje násilně vtloukali.

Sestavení a zajištění spoje

Po zkušebním nasazení naneste na styčné plochy konstrukční lepidlo a čep zasuňte do dlabu. Pro dosažení maximální tuhosti zajistěte spoj mechanicky, aby nedocházelo k usmyknutí nebo otlačení dřeva.

1. Vrtání otvorů – provrtejte dlab i čep skrz naskrz vrtákem o průměru 12 až 16 mm.
2. Vložení spojovacích prvků – zajistěte spoj pomocí dubových nebo bukových kolíků na dřevo, případně použijte ocelové svorníky u namáhaných konstrukcí.
3. Zajištění stability – kolíky mírně přečnívající přes hranu trámu zajistí trvalý přítlak a pevnost spoje.
4. Kontrola tuhosti – u namáhaných prvků použijte minimálně dva svorníky na každé straně spoje pro rovnoměrné rozložení sil.

Odborná rada: Pokud potřebujete spojit trámy na tupo ve dřevostavbě, kde není prostor pro čepování, využijte raději certifikované ocelové úhelníky nebo tesařské třmeny. Proti postrannímu vybočení u spojů na tupo se osvědčuje použití skob zaražených dostatečně daleko od čela srazu. Pamatujte, že správně provedené tesařské spoje mohou při dodržení technologických postupů vydržet několik desítek let i bez použití dodatečného spojovacího materiálu.

Zpevnění a zajištění čepových spojů – kolíky, svorníky a lepidla

Samotné čepování trámů zajistí základní stabilitu, ale pro dosažení maximální pevnosti spoje je nutné využít doplňkové zajištění. Dřevěné kolíky na dřevo fungují jako pojistka proti axiálnímu posunu čepu v dlabu. U vysoce namáhaných tesařských spojů doporučuji instalovat minimálně dva ocelové svorníky po stranách spoje, které eliminují riziko rozestoupení dřeva. Pamatujte, že pevnost spoje roste s délkou příložky a počtem svorníků, ovšem přidání více svorníků na stejnou délku příložky již únosnost nezvýší.

Výhody čepování versus šroubování trámů spočívají především v přirozeném přenosu sil v konstrukci, zatímco šrouby mohou v měkkém dřevě časem povolit. Pokud řešíte, jak správně spojit dřevěné trámy na tupo, vždy volte raději čepování nebo přeplátování, neboť tupý spoj bez mechanického zajištění vykazuje nízkou únosnost. Proti bočnímu posunutí se pláty zajišťují dvěma dubovými nebo bukovými kolíky různých průřezů, které se kladou diagonálně po třetinových vzdálenostech.

• Dřevěné kolíky zajistí fixaci spoje bez ovlivnění tepelné roztažnosti materiálu.
• Ocelové svorníky přenášejí tahové síly u hlavních nosných prvků konstrukce.
• Lepidlo na bázi PVAc zvyšuje tuhost spoje a zabraňuje vnikání vlhkosti do čepového prostoru.
• Nasazené příložky s dřevěnými hmoždinkami jsou konstrukčně vhodnější než zapuštěné, protože zapuštění a ozuby zbytečně oslabují průřez trámů.

Odborná rada: Při práci s tesařskými spoji dbejte na přesné frézování dřeva, aby mezi čepem a dlabem nevznikaly vůle, které snižují únosnost spoje. Upozorňuji, že veškeré zásahy do nosných konstrukcí a elektroinstalací v jejich blízkosti smí provádět pouze osoba s odbornou způsobilostí.

Doporučené materiály a vliv klimatu na čepové spoje

Pro dosažení vysoké pevnosti, jakou vyžadují precizní tesařské spoje, musíte pracovat se dřevem o vlhkosti 12 až 15 %. Vyšší vlhkost vede k sesychání, čímž vznikají vůle v dlabu a čepování trámů ztrácí svou stabilitu. Klimatické podmínky přímo ovlivňují trvanlivost spoje, proto v exteriéru vždy aplikujte ochranné nátěry.

Vhodné dřeviny a materiály pro pevné spoje

Pro vysoce namáhané konstrukční prvky doporučuji volit tvrdé dřeviny, které lépe odolávají mechanickému tlaku.

• Dub a buk jsou ideální druhy dřeva pro exponované spoje díky své vysoké hustotě.
• Frézování dřeva provádějte vždy s ohledem na přesné tolerance, aby dlab nebyl příliš volný.
• Pro fixaci čepu používejte kolíky na dřevo z tvrdého materiálu, které zajistí dlouhodobou stabilitu.
• Svorníky využijte v místech, kde konstrukce vyžaduje dodatečné stažení a maximální pevnost.

Při výběru materiálu pamatujte, že správně provedené čepování trámů je základem pro trvanlivost celé dřevostavby. Vyhnete se tak nutnosti dodatečně spojovat trámy na tupo, což je konstrukčně méně únosné řešení.

Bezpečnostní kontroly a typické chyby při čepování trámů

Při realizaci tesařských spojů se často setkávám s nepřesnostmi, které oslabují konstrukci. Nejčastější chyby při čepování trámů ve dřevostavbě a jak se jim vyhnout spočívají především v nesprávném dimenzování dlabu. Dlab nesmí být nikdy hlubší než o 10 mm oproti délce čepu a zásadně jej nevedeme napříč vlákny dřeva, aby nedošlo k rozštípnutí materiálu.

• Hloubka dlabu nesmí přesáhnout délku čepu o více než 10 mm.
• Dlab nikdy nefrézujte napříč vlákny dřeva kvůli riziku prasknutí.
• Pevnost spoje zajistěte kolíky na dřevo nebo ocelovými svorníky.
• Vrut veďte šikmo pod úhlem 30 až 45 stupňů pro vyšší stabilitu.

Odborná rada: Pokud provádíte frézování dřeva, vždy pravidelně kontrolujte ostrost nástrojů, protože tupý nůž vede k nekontrolovanému vytrhávání vláken. U kritických nosných prvků pamatujte, že veškeré zásahy do nosných konstrukcí dřevostaveb smí provádět pouze osoba s odbornou způsobilostí.

Údržba a opravy čepových spojů během životnosti dřevostavby

Pravidelná údržba čepových spojů prodlužuje celkovou stabilitu konstrukce. Kontrolu spojů provádějte každé dva roky, zejména u nosných prvků, kde se projevuje přirozené sesychání dřeva. Pokud při prohlídce zjistíte vůli v dlabu, opravy trámů ve dřevostavbě proveďte včas, aby nedošlo k degradaci spoje.

Odborná rada: Při uvolnění spoje využijte šikmé vruty zavrtané pod úhlem 30 až 45 stupňů v kříži. Tato metoda efektivně fixuje dlab i čep bez nutnosti demontáže celé konstrukce.

• Výměna kolíků na dřevo – staré a vymačkané kolíky nahraďte novými z tvrdého dřeva s mírným přesahem.
• Kontrola svorníků – dotáhněte matice u ocelových svorníků, které zajišťují tesařské spoje proti vytažení.
• Revize trhlin – u větších trhlin v okolí dlabu zvažte zpevnění pomocí ocelových úhelníků, pokud čepování trámů vykazuje známky štěpení.

Moderní alternativy a nástroje pro čepování trámů ve dřevostavbě

Moderní nástroje pro přesné tesařské spoje

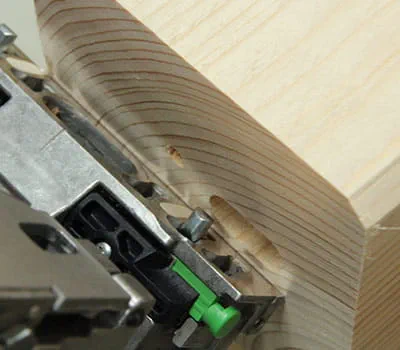

Pro rychlé a přesné čepování trámů dnes využíváme elektrické ruční nářadí, jako jsou frézky Domino XL nebo DF 700. Tyto stroje umožňují efektivní frézování dřeva pro vložení systémových kolíků, což výrazně zrychluje postup čepování trámů ve dřevostavbě oproti ručnímu dlabání. Pokud řešíte, kdy použít kovové spoje místo čepování trámů, volte ocelové svorníky či úhelníky u konstrukcí s vysokým statickým zatížením, kde zvyšují celkovou tuhost.

• Domino XL a DF 700 zajišťují přesné lícování kolíků na dřevo.
• Kovové svorníky eliminují riziko vytržení spoje při velkém tahu.
• Kombinace čepů a kovových prvků tvoří nejpevnější moderní tesařské spoje.

Odborná rada: U rozsáhlých dřevostaveb kombinujte tradiční dlab s moderními spojovacími prostředky pro maximální stabilitu. Připomínám, že zásahy do nosných konstrukcí musí vždy posoudit autorizovaná osoba.

Časté dotazy

Jak správně udělat čep na trám?

Čep by měl mít šířku přibližně 1/3 šířky trámu a délku 1/4 až 1/2 výšky trámu. Při výrobě je důležité zachovat hladké plochy a přesné rozměry pro pevné zasunutí do dlabu.

Jak hluboký má být dlab pro čep?

Dlab by měl být o cca 10 mm hlubší než délka čepu, aby umožnil správné zasunutí a pevnost spoje.

Kdy použít kovové svorníky místo dřevěných kolíků?

Kovové svorníky se doporučují pro zvýšení pevnosti u namáhaných spojů, zvláště v konstrukcích s vyšším zatížením nebo exteriérových aplikacích.

Jak spojit trámy na tupo?

Tupý sraz je spojení bez překrytí, které se často zpevňuje příložkou a kolíky či svorníky, vhodné pro pergoly a lehké konstrukce.

Jaké jsou nejčastější chyby při čepování?

Nejčastější chyby jsou nesprávná hloubka dlabu, vedení dlabu přes vlákna dřeva, nedostatečné zajištění spoje kolíky a nevhodné použití vrutů.

Jak pečovat o čepové spoje ve dřevostavbě?

Pravidelně kontrolujte pevnost spojů, v případě uvolnění použijte šikmé vruty 30-45° v kříži a vyměňujte poškozené dřevěné kolíky.

Jaké druhy dřeva jsou nejlepší pro čepování?

Doporučují se tvrdé dřeviny jako dub nebo buk, s vlhkostí 12-15 %, které zajišťují vysokou pevnost a trvanlivost spojů.

Jaký vliv má vlhkost na čepové spoje?

Optimální vlhkost dřeva je 12-15 %. Vyšší vlhkost může způsobit bobtnání a oslabení spoje, nízká vlhkost zase praskání.

Jaké nářadí potřebuji pro čepování trámů?

Základní nářadí zahrnuje frézku na dlab, dláta, pilu, měřidla a šablony pro přesné frézování. Pro ruční práci lze použít dláta a pilky.

Jak spojit tři trámy do jednoho spoje?

Pro spojení tří trámů se používají speciální tesařské spoje jako rohové přeplátování nebo osedlání s doplňkovými kolíky a svorníky pro pevnost.

Jaký je správný úhel čepu pro maximální pevnost spoje?

Optimální úhel čepu bývá kolem 15 stupňů, což zajišťuje pevné zasazení a minimalizuje riziko prasknutí dřeva.

Jaký je doporučený postup při frézování čepu pro přesné spojení?

Doporučuje se frézovat čep ve třech krocích: nejprve hrubé odfrézování, pak přesné doladění a nakonec broušení pro hladký povrch spoje.
