Tabulka trhacích nýtů: rozměry, pevnost a správné použití

Správný výběr spojovacího materiálu začíná u pochopení parametrů, které definuje trhací nýty tabulka dostupná pro každý běžný rozměr. Klíčem k pevnému spoji je správná délka nýtu odpovídající tloušťce spojovaných materiálů, kterou snadno určíte pomocí jednoduchého výpočtu délky nýtu. Orientace v jednotlivé druhy nýtů vám umožní vytvořit trvanlivé mechanické spojení v kovu, plastu i dalších pevných deskách.

Tabulka rozměrů a pevnostní parametry trhacích nýtů

Výběr správného spojovacího prvku začíná určením celkové tloušťky spojovaných materiálů a volbou průměru nýtu podle požadované pevnosti spoje. Trhací nýt se standardně řídí normou DIN 7337, která definuje rozměrové řady pro zajištění bezpečného a trvanlivého spoje. Níže uvedená trhací nýty tabulka shrnuje základní technické parametry běžně používaných velikostí.

Vzorec pro výpočet délky trhacího nýtu

Pro určení správné délky nýtu použijte jednoduchý výpočet délky nýtu, kde k celkové tloušťce materiálu přičtete průměr nýtu. Výsledná hodnota představuje minimální délku dříku potřebnou pro vytvoření pevné hlavy. V praxi se osvědčuje pravidlo, že celková délka nýtu by měla odpovídat součtu tloušťky materiálu a hodnoty průměru nýtu, přičemž délka dříku musí vždy přesahovat tloušťku spojovaných dílů alespoň o 1,5násobek průměru nýtu.

Příklad výpočtu délky pro dva plechy 3 mm

Při spojování dvou ocelových plechů, kdy každý má tloušťku 3 mm, je celková tloušťka materiálu 6 mm. Pokud zvolíte trhací nýt s průměrem 4 mm, výpočet vypadá následovně: 6 mm (materiál) + 4 mm (průměr nýtu) = 10 mm. Pro tento spoj tedy použijete nýt o délce 10 mm. Pokud byste zvolili příliš krátký nýt, nedojde k dostatečnému vytvoření svěrné hlavy a spoj nebude pevný. Naopak příliš dlouhý nýt může způsobit deformaci dříku, což negativně ovlivní estetiku i mechanickou odolnost spoje. Pro aplikaci vždy použijte vhodné nýtovací kleště odpovídající průměru nýtu.

Typy trhacích nýtů a jejich specifické použití

Výběr správného spojovacího materiálu vyžaduje znalost konkrétních vlastností, které určují druhy trhacích nýtů a jejich vhodné použití pro daný projekt. Pro správnou aplikaci je vždy nutné zvolit odpovídající průměr vrtáku a kleště, které zajistí pevný spoj bez poškození materiálu. Upozorňujeme, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.

Jaké jsou hlavní typy trhacích nýtů a jejich charakteristika?

Existuje sedm hlavních variant nýtů určených pro specifické technické požadavky. Standardní trhací nýt dle normy DIN 7337 slouží pro běžné aplikace, zatímco nízkoprofilový nýt s malou hlavou se hodí do stísněných prostor. Vícesvěrný nýt (multigrip) disponuje širším svěrným rozsahem díky úpravě těla, nýt HARDVEX vyniká vysokou odolností vůči vibracím a rozpěrný nýt TREBOL je ideální pro spojování pevných materiálů s měkkými. Slupkový nýt vytváří široce rozevřený tvar na druhé straně spoje, těsnící nýt zajišťuje vzducho- a vodotěsnost a pevnostní nýt STRUCTURAL snese vysoké zatížení v tahu i střihu. Při výběru je klíčová správná délka nýtu a přesný výpočet délky nýtu podle vzorce: délka = tloušťka materiálu + průměr nýtu.

Jak se používají různé typy trhacích nýtů v praxi?

Výběr konkrétní varianty závisí na materiálu, tloušťce a požadované pevnosti spoje. Níže uvádíme přehled použití pro vybrané druhy nýtů:

• Standardní trhací nýt – ideální pro spojování běžných kovových plechů a pevných konstrukcí.
• Vícesvěrný nýt (multigrip) – vhodný pro větší nebo nepřesné otvory díky schopnosti přemostění.
• Rozpěrný nýt TREBOL – určen pro měkké materiály, kde trn po nýtování zůstává uzavřený.
• Slupkový nýt – používá se pro měkké materiály a nadrozměrné otvory, kde rozkládá tahovou sílu.
• Těsnící nýt – nezbytný v elektrotechnice, kde trn zůstává uvnitř těla nýtu a brání průniku vlhkosti.
• Pevnostní nýt STRUCTURAL – volba pro vysoce zatížené spoje v průmyslových aplikacích.

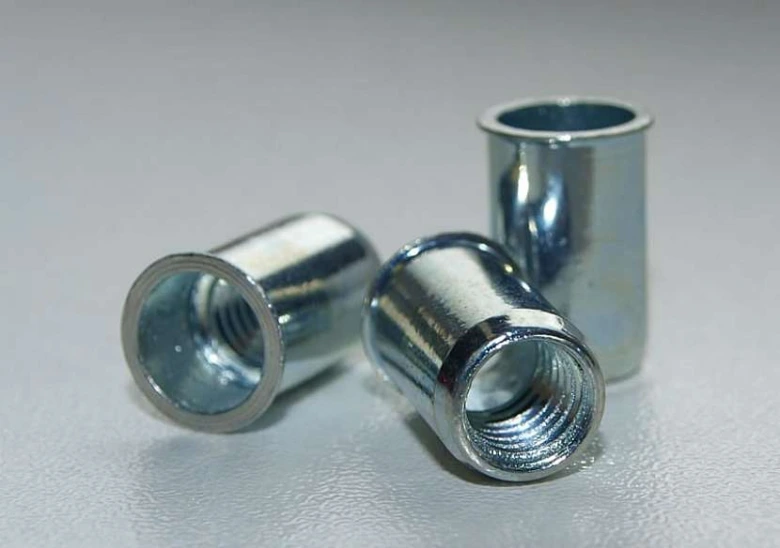

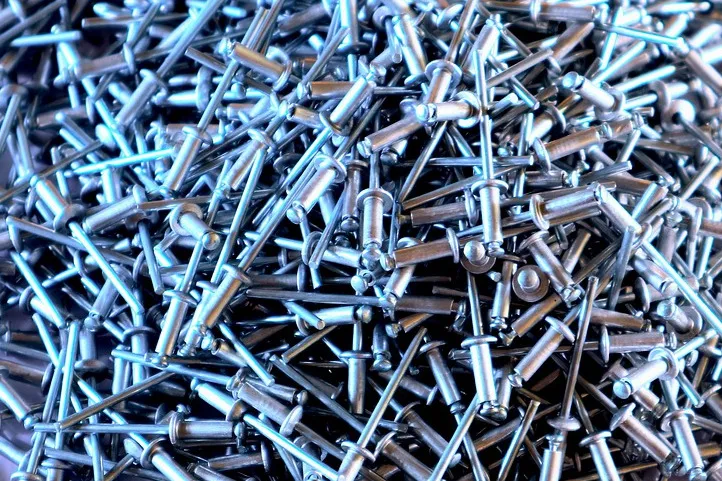

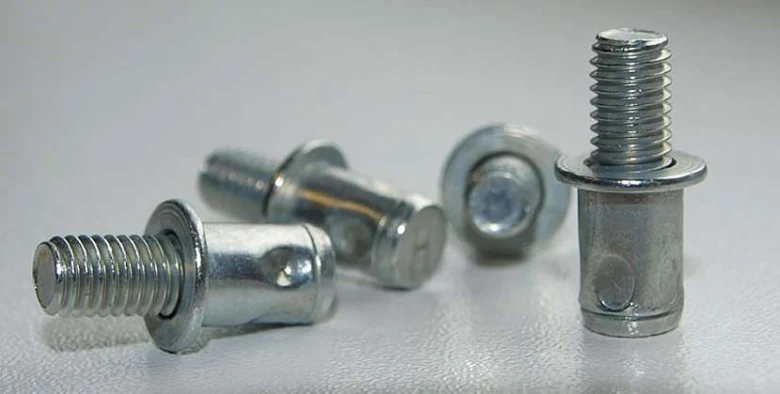

• Maticový a šroubový nýt – umožňuje vytvoření závitu v tenkém materiálu pro připevnění dalších komponent.

Při práci vždy ověřte tabulkové hodnoty, které definují, jaká je správná délka nýtu pro daný spoj. Pro nýt o průměru 4 mm použijte vrták o průměru 4,1 až 4,2 mm.

Odborná rada: Předvrtaný otvor by měl být vždy o 0,1 mm větší než průměr těla nýtu. U rozpěrných nýtů TREBOL volíme vrták o 0,2 až 0,5 mm větší, aby nedošlo k poškození materiálu při deformaci těla nýtu.

Otázka: Jak spočítat potřebnou délku nýtu?

Délka těla nýtu se volí podle celkové tloušťky spojovaných materiálů. Doporučuji použít pravidlo, kdy je délka nýtu minimálně 1,5krát větší než tloušťka materiálu, nebo využít výpočet: délka nýtu = tloušťka materiálu + průměr nýtu.

Otázka: Jaké jsou nejčastější chyby při nýtování?

Mezi časté chyby patří použití příliš velkého vrtáku, což způsobuje protáčení nýtu, nebo použití příliš krátkého nýtu, který nedokáže vytvořit dostatečnou svěrnou hlavu. Důležité je také zvolit správný náustek nýtovacích kleští, aby nedošlo k deformaci hlavy nýtu během aplikace.

Materiály trhacích nýtů a jejich vliv na pevnost a odolnost

Výběr materiálu zásadně ovlivňuje výslednou pevnost spoje i jeho životnost v konkrétním prostředí. Druhy trhacích nýtů a jejich vhodné použití se odvíjejí od mechanického namáhání a rizika elektrochemické koroze, která vzniká při přímém kontaktu odlišných kovů. Hliníkové slitiny nabízejí nízkou hmotnost a přirozenou odolnost proti korozi díky tvorbě pasivační vrstvy, což z nich činí ideální volbu pro běžné konstrukce. Nízkouhlíková ocel zajišťuje vysokou pevnost v tahu i střihu, avšak vyžaduje dodatečnou povrchovou úpravu, jako je galvanické zinkování, pro ochranu před oxidací. Nerezová ocel třídy A2 nebo A4 představuje standard pro venkovní aplikace díky vynikající korozní odolnosti, zatímco titan je vyhrazen pro extrémní zatížení, kde je klíčový poměr nízké hmotnosti a vysoké pevnosti. Měď a mosaz se využívají převážně v dekorativních aplikacích nebo v elektrotechnice, kde je vyžadována vysoká elektrická vodivost. Plastové nýty slouží k upevňování měkkých materiálů, kde by kovový dřík mohl poškodit okolní plochu, avšak nejsou vhodné pro strukturální zatížení.

Odborná rada: Při volbě materiálu vždy zohledněte průměr vrtáku a správnou délku nýtu, aby trhací nýty tabulka hodnot odpovídala tloušťce spojovaných materiálů. Pro výpočet délky nýtu použijte vzorec: délka = tloušťka materiálu + průměr nýtu. Chyby při použití trhacích nýtů často pramení z podcenění materiálové kompatibility, což vede k oslabení konstrukce v důsledku galvanické koroze. Pro dosažení optimálního výsledku vždy použijte kvalitní nýtovací kleště, které zajistí správné přetržení trnu v místě zeslabení. Upozorňujeme, že veškeré zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s příslušnou odbornou způsobilostí.

Příprava otvoru a výběr nýtovacích kleští

Kvalitní spojení vyžaduje přesnou přípravu otvoru a volbu vhodného nářadí, které odpovídá typu spojovaného materiálu i frekvenci vaší práce. Správně zvolené nýtovací kleště zajistí potřebnou sílu pro utržení trnu bez nadměrné fyzické námahy.

Doporučený průměr vrtáku pro trhací nýty

Přesný průměr vrtáku je klíčový pro pevnost spoje, protože otvor nesmí být příliš volný ani příliš těsný. Obecně platí, že otvor by měl být o 0,1 až 0,2 mm větší než jmenovitý průměr nýtu. Pro standardní nýt o průměru 4 mm proto vždy použijte vrták o rozměru 4,1 nebo 4,2 mm. Pokud zvolíte příliš malý průměr, nýt do otvoru nezasunete, při příliš velkém otvoru nýt v materiálu nedrží a spoj ztrácí svou pevnost.

Typy nýtovacích kleští a jejich použití

Výběr správných nýtovacích kleští závisí na průměru nýtů a četnosti prováděných spojů. Pro správné použití trhacího nýtu krok za krokem musíte zvolit nástroj, který zvládne požadovanou sílu tahu.

• Ruční kleště: Vhodné pro občasné drobné opravy a nýty do průměru 5 mm.
• Pákové kleště: Umožňují vyvinout větší sílu, ideální pro silnější nýty a častější práci.
• Nůžkové kleště: Konstrukce s převodem šetří vaši sílu při práci s velkými průměry.

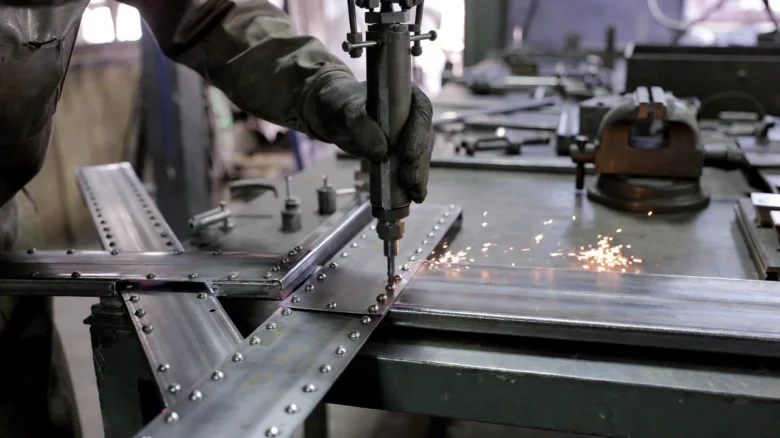

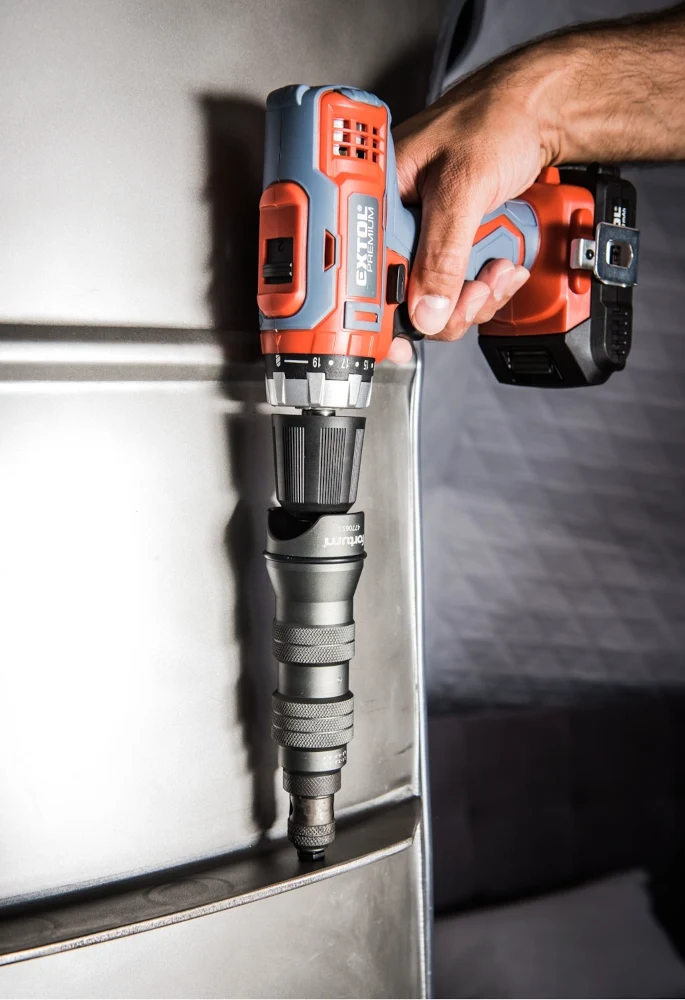

• Aku nýtovačka: Profesionální řešení pro vysokou frekvenci spojování bez nutnosti ručního namáhání.

Odborná rada: Při práci s nýty z nerezové oceli vždy volte robustnější pákové nebo nůžkové kleště, protože vyžadují výrazně vyšší sílu při utržení trnu než hliníkové varianty.

Nejčastější chyby a jak se jim vyhnout

Nejčastější chyby při použití trhacích nýtů a jak se jim vyhnout

Kvalitní nýtování vyžaduje přesnost, proto se vyhněte častým nepřesnostem, které snižují pevnost spoje. Základní chyby při nýtování pramení z podcenění přípravy materiálu nebo volby nástrojů. Pokud zvolíte nesprávnou délku nýtu vzhledem k tloušťce materiálu, spoj nebude dostatečně sevřený a ztratí svou nosnost. Příliš velký průměr vrtáku oproti trnu nýtu zase způsobuje vůli v otvoru, což vede k následnému protáčení nýtu v plechu.

• Nesprávná délka nýtu – způsobuje nedostatečné vytvoření hlavy a nepevný spoj.
• Příliš velký průměr otvoru – vede k vůli a následnému protáčení nýtu v materiálu.
• Použití nevhodných kleští – způsobuje nedotažení trnu a slabý přítlak spojovaných částí.

Odborná rada: Vždy dodržujte doporučený průměr vrtáku uvedený v technickém listu výrobce. Pro správný výpočet délky nýtu přičtěte k celkové tloušťce spojovaných materiálů hodnotu 1,5 až 2 milimetry. Používejte pouze kvalitní nýtovací kleště, které zajistí rovnoměrné vyvinutí síly při trhání trnu. Pokud pracujete s rozvody pod napětím nebo plynem, pamatujte, že veškeré zásahy do konstrukcí smí provádět pouze osoba s odbornou způsobilostí.

Použití trhacích nýtů v praxi a průmyslových odvětvích

Trhací nýty, vyráběné dle normy DIN 7337, představují efektivní spojovací prvek pro vytváření pevných spojů bez nutnosti tepelného ovlivnění materiálu. V průmyslové výrobě oceňují technici zejména vysokou rychlost montáže a možnost jednostranného přístupu ke spoji. Automobilový průmysl využívá tyto nýty při fixaci karosářských dílů, zatímco elektrotechnika spoléhá na jejich spolehlivost při montáži komponentů. Stavebnictví aplikuje nýty pro upevňování fasádních prvků a letecký průmysl vyžaduje spojovací prvky odolné vůči vysokým vibracím.

Upozornění: Zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí. Tento text slouží výhradně k informačním účelům.

Praktické využití nýtů v oborech

• Automobilový průmysl: fixace plastových podběhů, spojování plechových částí karoserie a interiérových panelů.
• Elektrotechnika: ukotvení rozvaděčových skříní, montáž vnitřních nosných rámů a zajištění vodivých spojů.
• Letecký průmysl: spojování hliníkových plechů v trupu letadla s využitím vysokopevnostních prvků typu Structural.
• Stavebnictví: montáž klempířských prvků, upevňování fasádních kazet a lehkých ocelových konstrukcí.
• Domácí aplikace: opravy plotů, renovace kovového nábytku a instalace hliníkových profilů svépomocí.

Technické parametry a výběr spojovacího materiálu

Při výběru nýtu musíte zohlednit svěrnou tloušťku materiálu a průměr otvoru. Standardní průměry dle DIN 7337 zahrnují hodnoty 2,4 mm, 3,0 mm, 3,2 mm, 4,0 mm, 4,8 mm, 5,0 mm, 6,0 mm a 6,4 mm. Správná délka trhacího nýtu se vypočítá jako součet tloušťky spojovaných materiálů a průměru nýtu. Pro spojení dvou plechů o tloušťce 3 mm (celkem 6 mm) s otvorem 4 mm je tedy ideální volbou nýt o délce 10 mm.

Postup správného nýtování a eliminace chyb

Kvalitní spoj vyžaduje přesnou přípravu otvoru. Předvrtaný otvor by měl být o 0,1 mm větší než průměr těla nýtu, u rozpěrných nýtů dokonce o 0,2 až 0,5 mm. Příliš velký průměr vrtáku způsobuje nežádoucí vůli a protáčení nýtu, zatímco příliš malý otvor znemožňuje správné vložení.

1. Výběr nářadí – zvolte ruční, pákové nebo nůžkové kleště podle průměru nýtu a četnosti použití.
2. Nasazení nástavce – vyberte náustek odpovídající průměru trnu, aby nýt během aplikace pevně držel.
3. Vložení nýtu – zasuňte nýt do předvrtaného otvoru tak, aby hlava těsně přiléhala k materiálu.
4. Aktivace kleští – stiskněte rukojeti kleští, čímž dojde k přitažení trnu a roznýtování konce těla.
5. Odstranění trnu – po přetržení trnu v místě zeslabení jej vyjměte nebo nechte zachytit do sběrače.

Odborná rada: Vždy kontrolujte, zda svěrná tloušťka materiálů odpovídá rozsahu udávanému výrobcem. Například ocelové nýty St/St o délce 6 mm jsou určeny pro svěrnou tloušťku v rozmezí 0,5 až 3,0 mm. Nedodržení tohoto rozsahu vede k nedostatečnému sevření a ztrátě pevnosti spoje.

Otázka: Jak předejít korozi spoje při použití hliníkových nýtů v ocelovém plechu?

Při kombinaci různých kovů dochází ke vzniku galvanické koroze. V takovém případě doporučuji volit nýty s povrchovou úpravou nebo nerezové varianty, které jsou s ocelí kompatibilnější.

Otázka: Proč se nýt po instalaci v otvoru protáčí?

Nejčastější příčinou je příliš velký průměr vrtáku nebo použití nýtu s nedostatečnou délkou pro danou tloušťku materiálu. Vždy dodržujte doporučenou toleranci otvoru 0,1 mm nad průměr těla nýtu.

Údržba a kontrola kvality spojů z trhacích nýtů

Pravidelná údržba spojů výrazně prodlužuje jejich celkovou životnost a stabilitu konstrukce. Kontrola kvality spočívá především v pravidelné vizuální inspekci, která odhalí případné trhliny nebo známky koroze. Pamatujte, že koroze v místě nýtu přímo snižuje pevnost spoje a může vést k jeho selhání. Pokud nýt vykazuje vůli nebo se v otvoru pohybuje, je nutné jej odvrtat a nahradit novým spojovacím prvkem.

Jak provádět pravidelnou kontrolu spojů

• Vizuální kontrola hlavy nýtu – hledejte deformace nebo bílý práškový povlak signalizující začínající korozi.
• Test pevnosti spoje – mechanickým tlakem ověřte, zda spojované díly nevykazují vzájemný pohyb.
• Kontrola těsnosti – u aplikací v exteriéru sledujte, zda kolem nýtu nevznikají průsaky vlhkosti.
• Prevence – při aplikaci vždy dodržujte správný průměr vrtáku a výpočet délky nýtu, abyste předešli únavě materiálu.

Pro správnou údržbu se vždy řiďte dokumentací, kterou nabízí tabulka trhacích nýtů s rozměry a doporučením použití. Kvalitní instalace vyžaduje přesné nýtovací kleště a správně zvolené druhy nýtů dle prostředí. Pokud narazíte na neobvyklé opotřebení, zkontrolujte, zda byla při montáži dodržena správná délka nýtu vzhledem k tloušťce materiálu. Pravidelná péče o spoje vám zajistí dlouhodobou bezpečnost a funkčnost vašich konstrukcí.
