Správná montáž splitové klimatizace vyžaduje pečlivé plánování a dodržení technických postupů pro zajištění dlouhé životnosti celého systému. Instalace klimatizace svépomocí zahrnuje nejen přesné ukotvení vnitřní a venkovní jednotky, ale také správné elektrické zapojení klimatizace a zajištění těsnosti chladivového okruhu. Při práci si připravte kvalitní nářadí pro montáž klimatizace, jako je vakuová pumpa a momentový klíč, protože přesnost spojů přímo ovlivňuje účinnost chlazení.
📊 Klíčová fakta
- Montáž klimatizace svépomocí vyžaduje dodržení bezpečnostních pravidel a odborných postupů, zejména u elektroinstalace a napuštění chladiva.
- Vnitřní jednotka by měla být umístěna minimálně 5 cm od stropu a 10 cm od boční stěny, venkovní jednotka musí mít volný prostor alespoň 20 cm od zadní stěny.
- Průraz ve zdi pro potrubí má průměr 50-65 mm podle výkonu klimatizace, délka vrtání se liší dle typu zdi (20-60 cm).
- Příkon do 1500 W vyžaduje kabel 3 × 1,5 mm² a jistič 10 A, pro 2000-3500 W je doporučen kabel 3 × 2,5 mm² a jistič 16 A.
- Celková doba montáže single split jednotky je 4-6 hodin, u multisplit systémů s více jednotkami může trvat 8-10 hodin i déle.
Jak postupovat krok za krokem při montáži klimatizace svépomocí
Kompletní montáž klimatizace svépomocí vyžaduje 4 až 6 hodin práce u single split jednotky, zatímco multisplit systémy mohou zabrat 6 až 10 hodin i více. Proces zahrnuje instalaci vnitřní jednotky, vrtání prostupu stěnou, propojení měděných trubek a přípravu pro elektrické zapojení klimatizace. Upozorňuji, že zásahy do chladivového okruhu, vakuování klimatizace a finální napuštění chladiva smí provádět pouze osoba s odbornou certifikací, proto po mechanické instalaci vždy přizvěte certifikovaného technika. Následující postup instalace splitové klimatizace krok za krokem vám pomůže připravit vše potřebné pro odborné dokončení práce.
Příprava prostoru a nářadí
Před zahájením prací uvolněte pracovní prostor kolem vybrané stěny a zajistěte zakrytí podlahy i nábytku ochrannou fólií, protože vrtání do zdiva produkuje značné množství prachu. Pro montáž si připravte kvalitní nářadí pro montáž klimatizace, konkrétně příklepovou vrtačku s vykružovací korunkou, vodováhu, sadu stranových klíčů, řezačku měděných trubek a ohýbačku. Správná příprava prostoru a organizace materiálu přímo ovlivňuje rychlost a přesnost instalace vnitřní jednotky i venkovního kompresoru. V bytových domech nezapomeňte předem zajistit písemný souhlas SVJ.
Montáž konzole vnitřní jednotky
- Přiložení montážní desky – přiložte konzoli vnitřní jednotky na zeď a pomocí vodováhy zajistěte její absolutní vodorovnost.
- Vyznačení otvorů – tužkou označte místa pro vrtání hmoždinek a otvor pro průchod trubek.
- Ukotvení konzole – vyvrtejte otvory, vložte hmoždinky a pevně přišroubujte konzoli ke stěně.
Při instalaci dodržujte minimální vzdálenost 5 cm od stropu, ideálně však 15 cm, a 10 cm od bočních stěn, aby mohl vzduch volně cirkulovat přes výparník vnitřní jednotky.
Vrtání průchodu stěnou
Pro propojení jednotek je nutné provést vrtání průchodu stěnou o průměru 50 až 65 mm. Hloubka vrtání se pohybuje mezi 20 až 40 cm u panelových domů a 40 až 60 cm u cihlových staveb se zateplením. Při vrtání udržujte mírný sklon směrem ven, což zajistí správné vyspádování kondenzátu a zamezí jeho hromadění uvnitř přístroje. Po vyvrtání otvoru jím protáhněte měděné trubky, komunikační kabel a hadici pro odvod kondenzátu klimatizace směrem k venkovní jednotce.
Elektroinstalace a venkovní jednotka
Elektrické zapojení klimatizace musí odpovídat příkonu zařízení a být jištěno odpovídajícím jističem. Pro příkon do 1500 W použijte kabel 3 × 1,5 mm² a jistič 10 A, pro příkon 2000 až 3500 W pak kabel 3 × 2,5 mm² a jistič 16 A. Venkovní jednotku umístěte na konzole nebo podstavec s volným prostorem minimálně 20 cm od zadní stěny a 30 cm pod jednotkou. Pro eliminaci vibrací a hluku doporučuji instalaci na silentbloky či vibroizolační podložky. Po mechanickém ukotvení a propojení trubek následuje vakuování klimatizace, které musí provést odborník, aby se z okruhu odstranila vlhkost a vzduch před napuštěním chladiva. Po dokončení všech prací proběhne nastavení klimatizace a kontrola provozních parametrů, jako je proudový odběr a teplotní spád.
| Komponenta | Parametr / Požadavek |
|---|---|
| Vzdálenost vnitřní jednotky od stropu | min. 5 cm (ideálně 15 cm) |
| Vzdálenost venkovní jednotky od stěny | min. 20 cm |
| Průměr průrazu stěnou | 50 – 65 mm |
| Jistič pro příkon do 1500 W | 10 A (kabel 3 × 1,5 mm²) |
| Jistič pro příkon 2000 – 3500 W | 16 A (kabel 3 × 2,5 mm²) |
Odborná rada: Při propojování měděných trubek dbejte na jejich dokonalou izolaci kaučukovou izolací, aby nedocházelo ke kondenzaci vlhkosti na povrchu potrubí, což by mohlo poškodit omítku nebo zdivo.
Jak správně umístit vnitřní a venkovní jednotku klimatizace
Správné umístění komponentů je klíčové pro efektivní provoz a dlouhou životnost zařízení. Při plánování instalace klimatizace dbejte na volné proudění vzduchu kolem obou jednotek, což přímo ovlivňuje chladicí výkon a spotřebu energie.
Umístění vnitřní jednotky
Vnitřní jednotka vyžaduje prostor pro efektivní nasávání teplého vzduchu z místnosti a jeho následnou distribuci. Minimální vzdálenost od stropu musí činit 5 cm, přičemž ideální hodnota pro optimální cirkulaci vzduchu je 15 cm. Dodržení tohoto odstupu zabrání hromadění teplého vzduchu u stropu, které by mohlo vést k častému vypínání termostatu. Od boční stěny ponechte volný prostor minimálně 10 cm, aby bylo možné pohodlně provést elektrické zapojení klimatizace a montáž splitové klimatizace bez poškození stěny. Před jednotkou nesmí stát žádný nábytek či dekorace bránící volnému výfuku vzduchu.

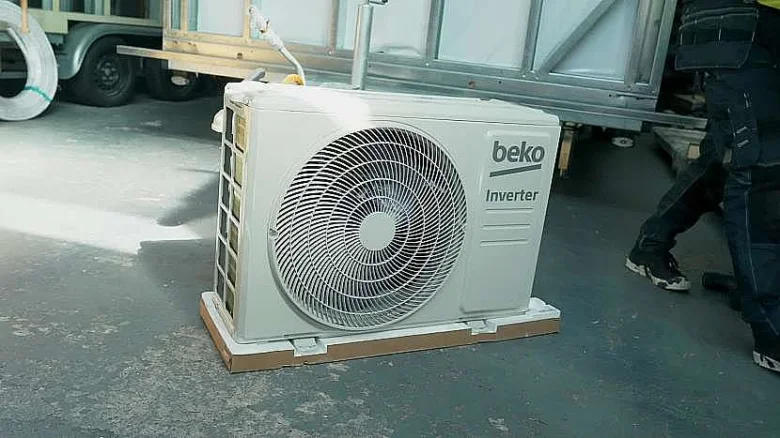

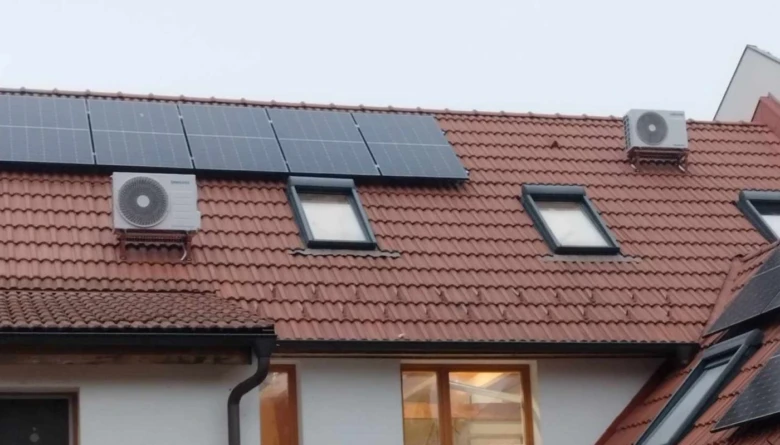

Umístění venkovní jednotky
Při rozhodování, jak správně umístit venkovní jednotku klimatizace, zvažte především hlučnost a přístup k servisu. Venkovní jednotka musí mít volný prostor alespoň 20 cm od zadní stěny pro správný odvod ohřátého vzduchu. Pod jednotkou je nutné zachovat volný prostor minimálně 30 cm, což usnadní vyspádování kondenzátu a zamezí jeho hromadění v šasi.
- Vyhněte se montáži v těsné blízkosti oken ložnic kvůli hluku kompresoru.
- Zajistěte stabilní podklad, který přenese vibrace jednotky do konstrukce budovy.
- Zvolte místo chráněné před přímým sluncem pro vyšší účinnost chlazení.
Výběr správného místa je prvním krokem, po kterém následuje nářadí pro montáž klimatizace a následné napuštění chladiva odborníkem. Pamatujte, že zásahy do chladicího okruhu smí provádět pouze osoba s příslušnou certifikací.
Jaké nástroje a materiál jsou potřeba pro domácí montáž
Pro úspěšnou instalaci klimatizace svépomocí si připravte kvalitní vybavení, které zajistí přesnost a bezpečnost celého procesu. Správně zvolené nářadí pro montáž klimatizace vám ušetří čas a předejde zbytečným komplikacím při manipulaci s měděným potrubím či vrtání prostupů.
Základní nářadí pro montáž
Pro běžné úkony při montáži splitové klimatizace si vystačíte s vybavením, které má každý zručný kutil ve své dílně. Kvalitní příklepová vrtačka je nezbytná pro ukotvení vnitřní montážní desky i venkovního držáku. Důsledně používejte vodováhu, protože přesné horizontální usazení jednotek je klíčové pro správné vyspádování kondenzátu. K dotažení šroubení a spojů budete potřebovat sadu stranových klíčů.
- Vrtačka s příklepem pro montáž držáků
- Přesná vodováha pro vyrovnání jednotek
- Sada klíčů pro dotažení matic potrubí
Speciální nástroje a pomůcky
Pokud hledáte návod na montáž klimatizace doma, neobejdete se bez specifického náčiní pro práci s chladivovým okruhem. Jádrový vrták o průměru 50 až 65 mm vytvoří čistý prostup zdí pro propojovací potrubí. Ohýbačka trubek výrazně usnadňuje tvarování měděných trubek bez rizika jejich zlomení či zúžení průtoku. Nezapomeňte, že elektrické zapojení klimatizace vyžaduje odbornou způsobilost, stejně jako následné vakuování klimatizace a napuštění chladiva, které musí provést certifikovaný technik.
- Jádrový vrták (průměr 50-65 mm)
- Ohýbačka trubek pro měděné rozvody
- Odlamovací nůž a odjehlovač na trubky
Jak zajistit správné elektrické připojení klimatizace
Elektrické zapojení klimatizace vyžaduje dodržení přísných bezpečnostních norem. Pamatujte, že veškeré zásahy do domovních rozvodů smí podle platných předpisů provádět pouze osoba s odbornou elektrotechnickou způsobilostí. Pokud vás zajímá, jak zapojit klimatizaci elektricky svépomocí, základem je správné dimenzování jisticích prvků a průřezů vodičů podle příkonu konkrétní jednotky. Pro běžné rezidenční modely s příkonem do 1500 W postačí elektroinstalace využívající kabel 3 x 1,5 mm² a samostatný jistič 10 A. Výkonnější splitové jednotky vyžadují kabel 3 x 2,5 mm² a jistič 16 A.
| Příkon jednotky | Doporučený kabel | Jistič |
|---|---|---|
| do 1500 W | 3 x 1,5 mm² | 10 A |
| nad 1500 W | 3 x 2,5 mm² | 16 A |
Při volbě jističe vždy sledujte jeho charakteristiku. Pro klimatizace se standardně doporučuje charakteristika C, která lépe zvládá krátkodobé proudové špičky při rozběhu kompresoru, případně postačí charakteristika B. Správně provedená instalace klimatizace je klíčová pro bezpečnost celého systému, stejně jako následné vakuování klimatizace nebo správné vyspádování kondenzátu pro dlouhodobou životnost zařízení. I když se snažíte ušetřit na montáži klimatizace svépomocí, na elektroinstalaci nikdy nešetřete na úkor kvality materiálů.

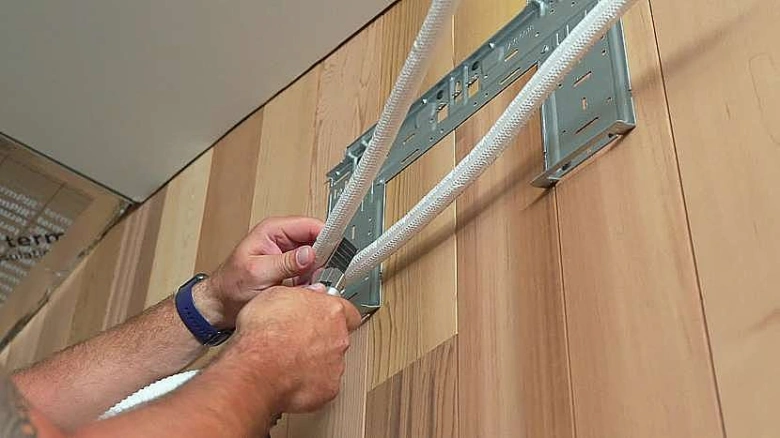

Jak správně propojit jednotky měděnými trubkami a izolací
Propojení vnitřní a venkovní jednotky vyžaduje přesnost, protože netěsnost v chladivovém okruhu znemožní správnou funkci systému. Před zahájením práce se ujistěte, že máte veškeré nářadí pro montáž klimatizace připravené, neboť instalace klimatizace vyžaduje vysokou čistotu vnitřních rozvodů.
Použití měděných trubek a izolace
Pro vedení chladiva mezi jednotkami používejte výhradně měděné trubky určené pro chladírenské účely, které mají průměr až 3 cm podle výkonu zařízení. Každou trubku musíte samostatně obalit izolací z kaučukové pěny, aby nedocházelo ke kondenzaci vlhkosti na povrchu a tepelným ztrátám. Spoje provádějte buď jako lisované spoje pomocí pertlovacího nářadí, nebo jako pájené spoje, pokud to technické parametry jednotky dovolují. Nezapomeňte, že správně zvolená izolace chrání systém před oxidací a zvyšuje efektivitu chlazení.
Vyspádování odvodu kondenzátu
Klíčovým prvkem pro provoz bez vytékání vody dovnitř místnosti je správné vyspádování kondenzátu. Hadice musí mít konstantní spád minimálně 1 až 2 centimetry na každý metr délky směrem ven. Pokud není vyspádování kondenzátu plynulé, voda se hromadí v záhybech, což vede k tvorbě plísní a zápachu. Při instalaci se vyhněte protispádům, které vznikají při špatném vedení trub v podhledech.
- Ujistěte se, že odvod kondenzátu není při průchodu stěnou přimáčknutý.
- Pravidelně kontrolujte těsnost spojů, abyste předešli úniku vody do interiéru.
- Upozornění: elektrické zapojení klimatizace a napuštění chladiva smí provádět pouze osoba s příslušnou odbornou certifikací.
Odborná rada: Před finálním zakrytím lištami vždy proveďte zkoušku průtoku vody hadicí, abyste si ověřili, že odvod kondenzátu funguje bez zadržování. Pokud plánujete, jak správně umístit venkovní jednotku klimatizace, vždy zohledněte snadný přístup k servisu a dostatečný prostor pro cirkulaci vzduchu.
Jak nastavit klimatizaci po montáži pro efektivní provoz
Správné nastavení klimatizace po montáži zásadně ovlivňuje její životnost i celkovou efektivitu provozu. Zvolené parametry přímo určují, kolik elektrické energie zařízení spotřebuje a jak rychle dosáhnete požadovaného tepelného komfortu v interiéru.
Optimální nastavení teploty
Teplota v místnosti by se měla lišit od venkovní maximálně o 6 až 8 stupňů Celsia. Pro letní režim chlazení doporučuji nastavit hodnoty v rozmezí 22 až 24 stupňů Celsia. Pokud klimatizaci používáte k přitápění, udržujte teplotu kolem 20 stupňů Celsia. Vyhnete se tak zbytečnému přetěžování kompresoru a zajistíte stabilní výkon celého systému.
Režimy provozu a úspory energie
Režim chlazení využívejte pouze při skutečné potřebě a nenechávejte zařízení běžet v prázdných místnostech. Úspora energie závisí na správném využívání chytrých funkcí, které dnešní jednotky nabízejí pro efektivní provoz:
- Aktivujte funkci automatického režimu pro plynulou regulaci otáček ventilátoru.
- Využívejte noční režim, který snižuje hlučnost a optimalizuje spotřebu elektřiny.
- Pravidelně čistěte filtry, aby nedocházelo k omezení průtoku vzduchu.
- Nastavte lamely tak, aby studený vzduch nefoukal přímo na osoby v místnosti.
Odborná rada: I když je instalace klimatizace a její následné nastavení technicky zvládnutelné, pamatujte, že elektrické zapojení klimatizace a napuštění chladiva vyžadují odbornou způsobilost. Neodborný zásah může vést k poškození jednotky nebo úniku chladiva.
Časté dotazy k montáži klimatizace svépomocí
Otázka: Jak probíhá montáž klimatizace svépomocí krok za krokem?
Montáž zahrnuje přípravu prostoru, montáž konzole vnitřní jednotky minimálně 5 cm od stropu, vrtání průchodu stěnou o průměru 50-65 mm, propojení měděnými trubkami, elektroinstalaci s kabelem 3 × 1,5 mm² a jističem 10 A, a nastavení zařízení.
Otázka: Jak správně umístit vnitřní jednotku klimatizace?
Vnitřní jednotka by měla být minimálně 5 cm od stropu, ideálně 15 cm, a 10 cm od boční stěny, aby byla zajištěna správná cirkulace vzduchu a výkon.
Otázka: Jaký je doporučený průměr vrtáku pro průchod stěnou?
Pro průchod stěnou se používá jádrový vrták o průměru 50-65 mm, délka vrtání závisí na typu zdi, obvykle 20-60 cm.
Otázka: Jaký kabel a jistič je potřeba pro klimatizaci s příkonem do 1500 W?
Používá se kabel 3 × 1,5 mm² a jistič 10 A s charakteristikou C, což zajišťuje bezpečný provoz klimatizace.
Otázka: Jak se správně propojují vnitřní a venkovní jednotky?
Propojují se dvěma měděnými trubkami o průměru až 3 cm, které jsou izolovány kaučukovou pěnou a spoje jsou lisované nebo pájené.
Otázka: Jak správně vyspádovat odvod kondenzátu?
Odvod kondenzátu musí mít sklon minimálně 2 % (2 cm na 1 m délky), aby voda mohla volně odtékat bez zadržování.
Otázka: Jak dlouho trvá montáž single split klimatizace?
Montáž single split jednotky obvykle trvá 4-6 hodin v závislosti na podmínkách a zkušenostech montéra.
Otázka: Kolik stojí hodina provozu klimatizace?
Cena za hodinu provozu závisí na spotřebě, ale orientačně se pohybuje kolem několika desítek korun podle tarifu a výkonu.
Otázka: Jak nastavit klimatizaci po montáži pro úsporu energie?
Doporučuje se nastavit teplotu kolem 24 °C při chlazení, používat úsporný režim a pravidelně čistit filtry pro efektivní provoz.
Otázka: Je montáž klimatizace svépomocí bezpečná?
Montáž svépomocí je možná, ale vyžaduje dodržení technických a bezpečnostních pravidel; napuštění chladiva musí provádět certifikovaný odborník.
Otázka: Jaké jsou nejčastější chyby při montáži klimatizace svépomocí?
Mezi chyby patří špatné umístění jednotek, nesprávné vyspádování kondenzátu, vadná elektroinstalace a neodborné napuštění chladiva.
Otázka: Potřebuji stavební povolení pro montáž venkovní jednotky?
V bytových domech je často potřeba písemný souhlas SVJ či stavební povolení, zejména při umístění na fasádu nebo balkon.
Otázka: Jaké nástroje jsou potřeba pro montáž klimatizace svépomocí?
Základní nářadí zahrnuje vrtačku, jádrový vrták 50-65 mm, vodováhu, ohýbačku trubek, klíče a šroubovák.
Otázka: Mohu napustit chladivo sám?
Napuštění chladiva musí provádět pouze certifikovaný odborník s platným osvědčením kvůli bezpečnosti a legislativě.
Otázka: Jak zajistit správné elektrické připojení klimatizace?
Elektroinstalaci musí provádět elektrikář; kabely a jističe musí odpovídat příkonu klimatizace, např. 3 × 1,5 mm² kabel a 10 A jistič pro menší jednotky.
