Tesařské spoje a čepování techniky: praktický průvodce

Pevné tesařské spoje trámů tvoří základ dlouhověkosti každé dřevostavby či krovu. Správné čepování dřeva a přesné frézování čepů zaručují stabilitu konstrukce, kterou lze dále efektivně zpevnit pomocí zajištění spojů vruty.

Přehled základních typů tesařských spojů

Výběr správného spojení závisí na zatížení konstrukce a požadované estetice, přičemž tesařské spoje trámů tvoří základní stavební kameny každé dřevostavby. Znalost toho, jaké jsou typy tesařských spojů a čepování, vám umožní zajistit stabilitu pergoly i bezpečnost krovu. Moderní tesařské technologie dnes často kombinují tradiční řemeslo s využitím moderních spojovacích prostředků.

Zde je přehled základních technik, které se liší podle způsobu přenosu sil a náročnosti na přesnost tesařských spojů:

• Tupý sraz – nejjednodušší spojení, kde se konce trámů pouze dotýkají; pro vyšší pevnost se často doplňuje ocelovou příložkou nebo tesařskou skobou.

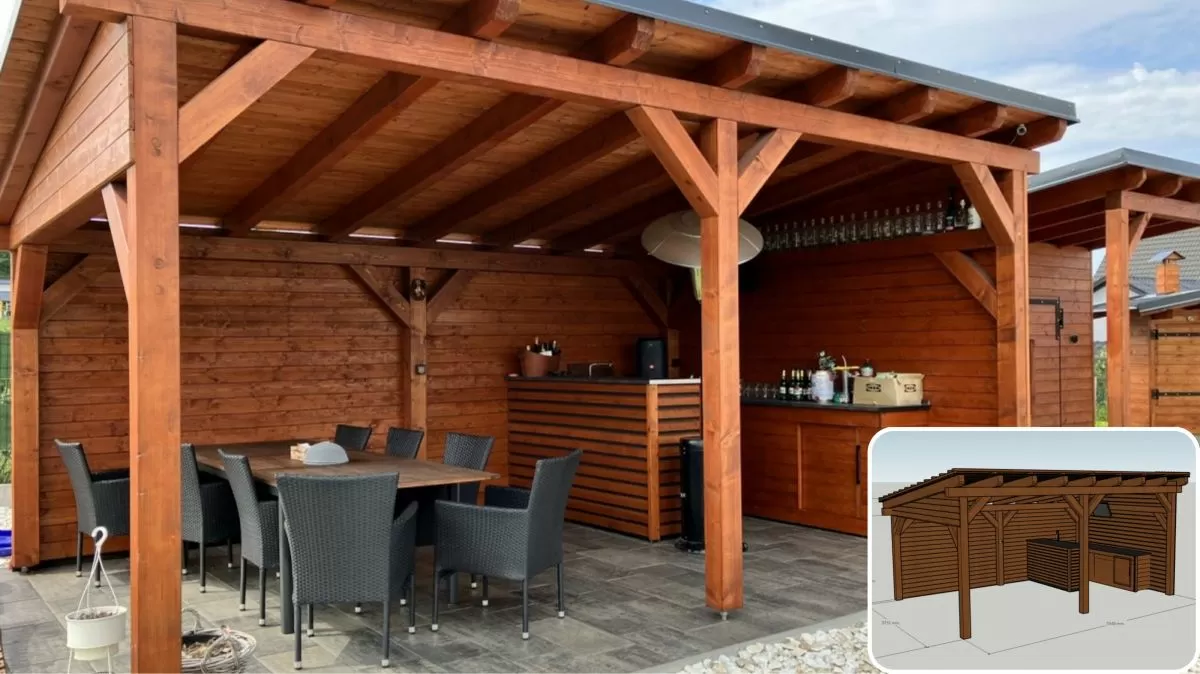

• Tupý sraz s příložkou – vyztužená verze základního srazu, vhodná pro nosníky a konstrukce vystavené nárazům, jako je zahradní pergola.
• Šikmý sraz – řešení pro střechy, schodiště a vikýře, kde se trámy spojují pod úhlem pro lepší přenos tlaku v konstrukci krovu.
• Přeplátování – spojení, při kterém se z obou trámů odfrézuje část tloušťky pro překrytí, což zajišťuje vysokou stabilitu v rovině, např. u vaznic valbové střechy.
• Štěpování – technika čepování dřeva, kdy se šikmý řez jednoho prvku vkládá do drážky druhého, což brání posunu trámů.
• Kampování – zářez do boku trámu s hloubkou zapuštění 1/8 až 1/6 tloušťky menšího profilu, který zajišťuje pevné držení proti posunu.

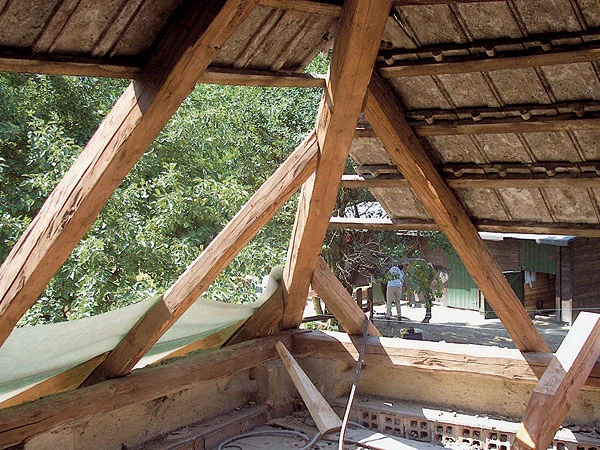

• Osedlání – typické pro spojení krokví s pozednicí, kde zářez kopíruje tvar nosného prvku a přenáší svislé zatížení.
• Zadrápnutí – vytvoření hlubokého zářezu, který mechanicky uzamkne spojované díly a zvyšuje celkovou pevnost dřevěné konstrukce, často zajištěno hřeby či kolíky.

Čepování a přesnost spojů

Čepování je tradiční metoda, kde se vytvářejí vzájemně zaklíněné čepy a drážky. Čep by měl být široký přibližně 1/3 šířky trámu a dlouhý 1/4 až 1/2 výšky trámu. Dlab musí být o 10 mm hlubší než délka čepu a nesmí být vyřezán napříč vlákny. U pravoúhlého čepování dosahuje postranní čep poloviny šířky trámu, přičemž dlab nesmí být širší než 1/3 tloušťky prahu. Pro zvýšení pevnosti se čep a dlab zpevňuje průchozím svorníkem s podložkami, což zvyšuje únosnost v tlaku i ve smyku.

Odborná rada: U všech nosných spojů vždy dbejte na zajištění spojů vruty nebo kolíky, protože samotné dřevěné spoje mohou vlivem vysychání materiálu povolit. Vruty zavádějte šikmo v úhlu 30 až 45 stupňů, ideálně v kříži, což zvyšuje odolnost proti vytržení. Pokud pracujete na nosné konstrukci střechy, pamatujte, že zásahy do rozvodů a nosných prvků smí provádět jen osoba s odbornou způsobilostí. Údržba dřevěných spojů spočívá v pravidelné kontrole dotažení svorníků a stavu ocelových příložek.

Principy a parametry čepování trámů

Kvalitní tesařské spoje trámů vyžadují striktní dodržení geometrických pravidel, která zajišťují statickou stabilitu konstrukce. Základem úspěšného čepování dřeva je pochopení vztahu mezi proporcemi čepu a dlabu, což potvrzují i obecné technické zásady pro zpracování dřeva dostupné na portálu https://www.eagri.cz.

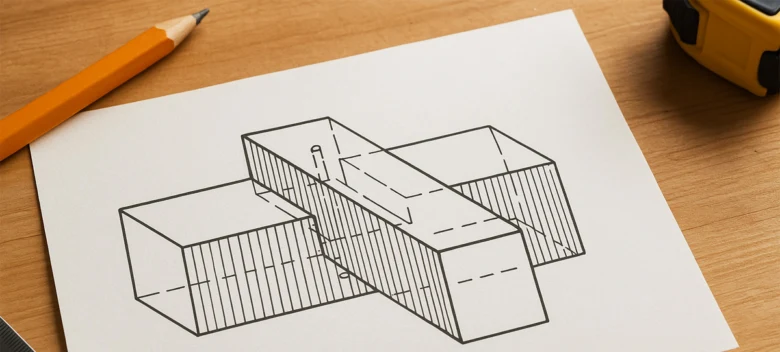

Jak správně zaměřit a vyrobit tesařský čep

Správná přesnost tesařských spojů začíná u správného dimenzování prvků. Čep by měl mít šířku odpovídající jedné třetině šířky trámu, čímž zajistíte dostatečnou pevnost obou částí spoje. Délka čepu se standardně volí v rozmezí jedné čtvrtiny až jedné poloviny celkové výšky trámu. Dlab, tedy otvor pro uložení čepu, musí být vždy o 10 mm hlubší než samotný čep, aby se zamezilo dosednutí čela čepu na dno dlabu a umožnilo se případné dotahování spoje.

Klíčovým pravidlem je orientace vláken, neboť dlab nesmí být vyřezán napříč vlákny dřeva, aby nedošlo k oslabení konstrukce a následnému praskání v tahu. Pro moderní tesařské technologie se dnes často využívá frézování čepů, které zvyšuje přesnost dosedacích ploch. Vždy dbejte na to, aby čep v dlabu seděl pevně, ale bez nutnosti extrémního násilí, které by mohlo dřevo rozštípnout. Pokud plánujete dodatečné zajištění spojů vruty, vždy předvrtejte otvory, abyste zabránili rozštípnutí trámu podél letokruhů.

Návod na čepování trámů krok za krokem

Postup spojování trámů pomocí čepování vyžaduje pečlivou přípravu a správné nástroje, jako jsou ostré dláto, tesařská pila a úhelník.

1. Zaměření ploch – vykreslete obrys čepu na čelo trámu pomocí tužky a úhelníku tak, aby šířka odpovídala třetině šířky trámu.
2. Vyříznutí čepu – proveďte řezy podél rysky tesařskou pilou a následně začistěte plochy ostrým dlátem pro dosažení maximální přesnosti.
3. Vyznačení dlabu – přeneste rozměry čepu na protikus, přičemž dbejte na to, aby dlab byl o 10 mm hlubší než délka čepu.
4. Vydlabání otvoru – postupně odebírejte materiál dlátem, přičemž začněte od středu a postupujte směrem ke krajům.
5. Sestavení spoje – očistěte spoj od pilin a zasuňte čep do dlabu, v případě potřeby lehce poklepejte dřevěnou paličkou.
6. Zajištění pevnosti – zafixujte spoj pomocí dřevěných kolíků nebo v případě potřeby moderními vruty, čímž zvýšíte celkovou pevnost dřevěných konstrukcí.

Odborná rada: Při práci s velkými trámy vždy kontrolujte kolmost čepu vůči čelu trámu, protože i odchylka dvou milimetrů způsobí při sestavování celé konstrukce viditelnou nesouosost.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Zajištění a spojovací materiály tesařských spojů

Správné zajištění tesařských spojů trámů je klíčové pro dlouhodobou stabilitu konstrukce a odolnost proti namáhání. Volba spojovacího materiálu závisí na typu spoje, požadované nosnosti a estetických nárocích na výsledné dílo.

Čím spojovat trámy? Výběr spojovacího materiálu

Pro zajištění spojů proti posuvu se v praxi nejčastěji využívají vruty, které se vedou šikmo v úhlu 30 až 45 stupňů. Ideální pevnosti dosáhnete, pokud vruty zavrtáte v křížovém uspořádání, což výrazně omezuje tendenci dřeva k pohybu. Pokud hledáte odpověď na otázku, čím nejlépe spojit trámy dřeva při vyšším zatížení, osvědčily se svorníky. Tyto prvky zvyšují pevnost spojů tím, že trámy k sobě silně přitáhnou po celé ploše průřezu.

V historických konstrukcích nebo při požadavku na čistý vzhled bez kovových prvků se využívají dřevěné kolíky. Tyto kolíky plnohodnotně nahrazují kovové spojovací prvky a zajišťují přirozenou dilataci materiálu. V místech, kde hrozí boční namáhání, instalujte tesařské skoby, které efektivně brání postrannímu vybočení konstrukce.

• Vruty: zajišťují rychlé a pevné spojení s vysokou odolností proti vytržení.
• Svorníky: ideální pro namáhané spoje vyžadující vysokou svěrnou sílu.
• Dřevěné kolíky: tradiční metoda pro estetické a funkční zajištění čepů.
• Tesařské skoby: nezbytné pro eliminaci bočních sil a vybočení trámů.

Jak spojit dva trámy k sobě? Praktické metody

Při otázce, jak zajišťovat tesařské spoje proti posuvu, je rozhodující přesnost tesařských spojů a správná aplikace spojovacích prvků. Moderní tesařské technologie nabízejí široké možnosti, jak vytvořit pevný spoj, přičemž nejčastější chyby vznikají nedostatečným předvrtáním otvorů pro vruty či svorníky. Pokud využíváte frézování čepů, dbejte na minimální vůle, aby spoj po osazení kolíků nepracoval.

Šikmé vedení vrutů pod úhlem 30 až 45 stupňů zajistí, že se spoj pod zatížením nerozestupuje. U větších konstrukcí kombinujte čepování dřeva s mechanickým zajištěním pomocí svorníků. Tento postup garantuje stabilitu i při přirozeném sesychání dřeva v čase. Pamatujte, že veškeré zásahy do nosných konstrukcí by měly odpovídat statickému výpočtu a provádět je smí pouze osoba s příslušnou odbornou způsobilostí. Správná volba metody spojování trámů přímo ovlivňuje celkovou životnost celé dřevěné konstrukce.

Moderní technologie a nástroje ve tesařských spojích

Moderní tesařské technologie zásadně mění způsob, jakým přistupujeme k tvorbě konstrukcí. Zatímco tradiční ruční čepování dřeva vyžaduje vysokou míru zručnosti a času, dnešní elektrické nářadí zaručuje strojovou přesnost tesařských spojů. Mezi špičkové nástroje patří systémy Domino XL a DF 700, které umožňují provádět frézování čepů s milimetrovou přesností. Tyto stroje nahrazují zdlouhavé dlabání dlát a paličkou, přičemž zajišťují dokonalé dosednutí spojovaných ploch.

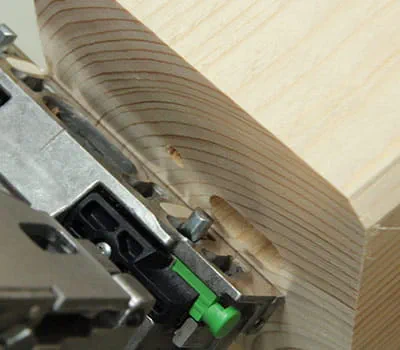

Moderní tesařské spoje a jejich výhody spočívají zejména v rychlosti a strukturální stabilitě. Použití systému Domino XL umožňuje snadné vytváření hlubokých dlabů pro pevné spoje trámů. Ploché kolíky zrychlují montáž spojů a zároveň eliminují potřebu složitého zajištění spojů vruty, což šetří materiál i čas.

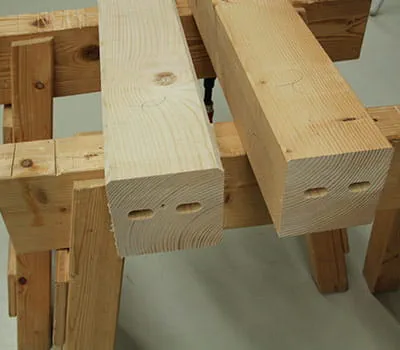

• Domino XL DF 700 umožňuje rychlé a přesné frézování otvorů pro čepy.
• Systém plochých kolíků zpevňuje konstrukci a zajišťuje její dlouhodobou stabilitu.
• Automatizace frézování eliminuje nejčastější chyby při tesařských spojích, jako jsou nepřesné úhly dlabů.
• Moderní technologie umožňují efektivní spojování dřeva i u rozměrnějších trámových konstrukcí.

Při práci s těmito technologiemi dbejte na správné nastavení hloubky a šířky frézování, aby spoj dosáhl maximální pevnosti. I když jde o moderní metodu, základní pravidla pro statiku dřevěných konstrukcí zůstávají stejná jako u ručního řemesla. Pokud plánujete zásadní zásahy do nosných prvků, vždy konzultujte postup s odborníkem, protože správně provedený tesařský spoj je klíčový pro bezpečnost celého díla.

Porovnání pevnosti a trvanlivosti tesařských spojů

Výběr správné techniky spojování přímo ovlivňuje celkovou tuhost a životnost dřevěné konstrukce. Pevnost spojů závisí na způsobu přenosu zatížení mezi jednotlivými trámy a na eliminaci nežádoucích pohybů v uzlech.

Porovnání pevnosti tesařských spojů

Při hodnocení mechanických vlastností zjistíte, že čepové spoje s průchozími svorníky vykazují výrazně vyšší únosnost v tlaku i ve smyku než běžné tupé srazy. Tupý sraz, který je v podstatě pouze přiložením čelní plochy trámu k boku druhého, postrádá mechanickou aretaci a spoléhá se výhradně na spojovací materiál. Oproti tomu čepování dřeva vytváří přirozený zámek, který přenáší síly přímo do struktury dřeva. Pokud do takového spoje přidáte ocelové příložky, zvýšíte celkovou pevnost konstrukce o 20 až 30 procent. Zajištění spojů vruty nebo svorníky pak dále omezuje tendenci dřeva k vybočení v tahu. Přesnost tesařských spojů je zde naprosto zásadní, neboť každá vůle v čepu snižuje efektivitu přenosu zatížení.

Jak vytvořit pevný tesařský spoj

Pro vytvoření odolného celku doporučuji kombinovat tradiční čepování s moderními tesařskými technologiemi. Jak vytvořit pevný tesařský spoj v praxi? Základem je precizní frézování čepů tak, aby spoj dosedl bez zbytečného násilí, ale zároveň bez vůle. Průchozí svorníky následně zajistí sevření čepu v dlabačce, čímž eliminují riziko vytržení při objemových změnách dřeva. Pokud řešíte, jak se spojují trámy v rohu konstrukce, čepovaný spoj s přeplátováním nabízí nejlepší poměr mezi stabilitou a estetickým vzhledem. U kriticky namáhaných spojů vždy dbejte na správné dimenzování čepu, který by měl zabírat zhruba jednu třetinu tloušťky trámu. Pamatujte, že veškeré úpravy nosných prvků musí provádět osoba s odbornou způsobilostí, aby byla zajištěna statická bezpečnost stavby. Pravidelná údržba dřevěných spojů v exteriéru, zahrnující kontrolu dotažení svorníků a stavu ochranných nátěrů, je poté nezbytná pro dlouhodobou životnost.

Údržba a opravy tesařských spojů v praxi

Pravidelná údržba tesařských spojů výrazně prodlužuje životnost každé dřevěné konstrukce o desítky let. Dřevo jako přírodní materiál neustále pracuje, sesychá a vlivem změn vlhkosti může docházet k uvolňování tesařských spojů trámů. Základem péče je vizuální kontrola spojů jednou ročně, ideálně po skončení zimního období. Při zjištění vůle v čepování dřeva nebo vzniku trhlin je nutné provést opravu, aby se předešlo snížení tuhosti celé stavby.

Postup opravy a zajištění spojů

Pokud řešíte uvolněný spoj, nejefektivnější metodou je dodatečné zajištění spojů vruty, které nahrazuje nebo doplňuje tradiční čepování dřeva.

1. Očištění spoje – odstraňte nečistoty a zbytky starého tmelu z okolí čepu pro lepší přilnavost.
2. Zaměření vrtání – vyznačte body pro vrtání tak, aby šikmé vruty procházely skrz oba spojované prvky.
3. Vrtání otvorů – použijte vrták o průměru menším než je jádro vrutu, abyste zabránili rozštípnutí dřeva.
4. Instalace vrutů – zaveďte konstrukční vruty v úhlu 30 až 45 stupňů vůči ose spoje pro maximální pevnost.

Mezi nejčastější chyby při spojích patří použití příliš krátkých spojovacích prvků nebo nedostatečná přesnost tesařských spojů při samotné montáži. Moderní tesařské technologie umožňují kombinovat tradiční řemeslo s moderním kováním, což zvyšuje stabilitu spoje. Pamatujte, že u nosných prvků střech a krovů vyžadují zásahy odbornou způsobilost, proto se v případě pochybností o statice vždy obraťte na autorizovaného projektanta.

Odborná rada: Vždy používejte vruty s celozávitem určené pro dřevostavby, které zajistí pevné stažení obou trámů k sobě.

Časté dotazy k tesařským spojům a čepování

Pochopení principů jako je čepování dřeva a správné zajištění spojů vruty je základem pro trvanlivost konstrukce. Při práci dbejte na přesnost tesařských spojů, která přímo ovlivňuje celkovou pevnost dřevěných konstrukcí.

Otázka: Jak správně spojit dva trámy k sobě?

Použijte tupý sraz s příložkou pro vyšší pevnost, zajistěte spoje šikmými vruty v úhlu 30-45° v kříži.

Otázka: Jak spojit trámy v rohu konstrukce?

Využijte osedlání nebo zadrápnutí s dostatečnou délkou styčné plochy a zajištěním pomocí svorníků či vrutů.

Otázka: Čím nejlépe spojit trámy?

Použijte kombinaci čepování s průchozími svorníky a šikmými vruty vedenými v úhlu 30-45°.

Otázka: Jak udělat tesařský spoj?

Zaměřte čep na třetinu šířky trámu, dlab vyfrézujte o 10 mm hlubší, spojte a zajistěte vruty či kolíky.

Otázka: Jaké jsou nejčastější chyby při tesařských spojích?

Krátká styčná plocha spoje, chybějící zajištění šikmými vruty a použití pouze kolmých šroubů do vláken.

Otázka: Jaké jsou výhody moderních tesařských spojů?

Rychlejší montáž díky plochým kolíkům a přesné frézování frézkami Domino XL a DF 700.

Otázka: Jak správně frézovat čepové spoje?

Použijte frézky s nastavitelnou hloubkou, frézujte dlab o 10 mm hlubší než čep, kontrolujte přesnost dle rozměrů.

Otázka: Jak udržovat tesařské spoje?

Provádějte pravidelné kontroly, doplňujte šikmé vruty v úhlu 30-45°, opravujte poškozené části spojů.

Otázka: Jak vliv vlhkosti ovlivňuje tesařské spoje?

Vlhkost nad 20 % může snižovat pevnost spojů a podporovat dřevokazné houby, proto je důležitá správná ochrana.

Otázka: Kdy použít čepování místo kovových spojů?

Čepování je vhodné pro tradiční a estetické spoje bez kovových prvků, zejména u nosných konstrukcí se správnou precizností.

Otázka: Jaké rozměry má čep u tesařského spoje?

Šířka čepu je asi třetina šířky trámu, délka čtvrtina až polovina výšky trámu, dlab je o 10 mm hlubší než čep.

Otázka: Jak vést vruty v tesařských spojích?

Vruty se zavádějí šikmo v úhlu 30-45°, ideálně v kříži pro větší pevnost a odolnost proti vytržení.

Otázka: Jaké jsou parametry frézování u čepových spojů?

Dlab má být o 10 mm hlubší než čep, frézky jako Domino XL umožňují přesné nastavení hloubky a šířky frézování.

Otázka: Jak zvýšit pevnost tesařských spojů?

Použijte příložky, průchozí svorníky a správné zajištění šikmými vruty, což zvyšuje pevnost o 20-30 %.

Otázka: Jak spojit trámy bez použití hřebíků?

Použijte tradiční čepování s dlabem, které nevyžaduje hřebíky ani šrouby, ale vyžaduje přesnost a zručnost.

Upozornění: Zásahy do nosných konstrukcí a elektroinstalace smí provádět pouze osoba s odbornou způsobilostí. Tento text je informativní.
