Vaznicový krov se stojatou stolicí představuje jeden z nejčastěji využívaných konstrukčních systémů pro zastřešení rodinných domů díky své vysoké tuhosti a efektivnímu přenosu zatížení. Základem systému je svislá stolice, která prostřednictvím vaznic podpírá krokve a zajišťuje tak spolehlivou statiku krovu i u rozlehlejších střešních ploch.
📌 To nejdůležitější
- Vaznicový krov se stojatou stolicí je typ krovu, kde jsou vaznice podpírány svislými sloupky nazývanými stojaté stolice.
- Krokve musí být podpírány vaznicemi ve vzdálenosti 4 až 4,5 metru.
- Délka krokví od střední vaznice k hřebeni se pohybuje mezi 2 až 2,5 metry bez vrcholové vaznice.
- Ležatá stolice používá šikmé sloupky a je vhodnější pro větší volnost podstřešního prostoru.
- Kombinovaná stolice kombinuje stojaté a ležaté prvky, což ovlivňuje namáhání vazního trámu.

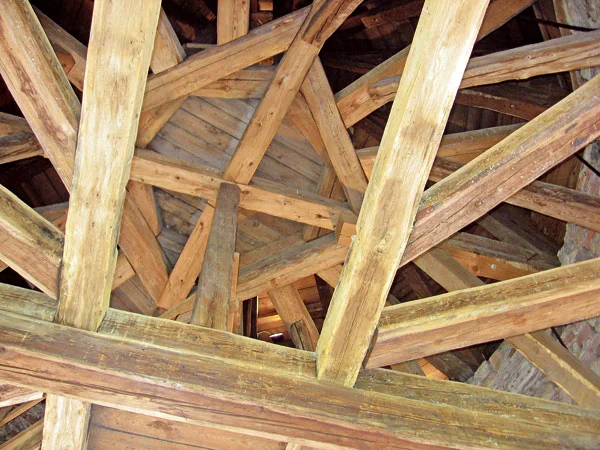

Co je vaznicový krov se stojatou stolicí a jak funguje
Vaznicový krov se stojatou stolicí je konstrukční systém, ve kterém svislé sloupky přenášejí zatížení z vaznic přímo do nosné konstrukce stavby, nejčastěji do stropu nebo střední nosné zdi. Tento dřevěný krov využívá stojatou stolici jako klíčový prvek, který podpírá vaznice a zajišťuje stabilitu celé střechy. Pokud vás zajímá, vaznicový krov se stojatou stolicí co to je, představte si jej jako pevnou vnitřní kostru, která drží krokve v požadovaném sklonu a rozložení. Tento způsob podpory je vhodný zejména v případech, kdy lze umístit podpěru vazního trámu poblíž jeho středu.
Jak funguje vaznicový krov se stojatou stolicí
Základem systému je stojatá stolice, což je soustava svislých sloupků ukotvených v základovém trámu nebo stropní konstrukci. Tato stolice podporuje vaznice, které následně nesou váhu krokví a střešního pláště. Statika krovu takto efektivně rozkládá svislé síly do nosných zdí. Montáž krovu tohoto typu vyžaduje přesné osazení sloupků, aby nedocházelo k nežádoucím průhybům vaznic. Správně navržená stolice výrazně zvyšuje únosnost střechy a umožňuje realizaci větších rozponů.
| Parametr konstrukce | Technická specifikace |
|---|---|
| Rozteč podpory krokví vaznicemi | 4 až 4,5 metru |
| Délka krokví od vaznice k hřebeni | 2 až 2,5 metru |
| Počet jalových vazeb mezi plnými | 3 až 4 vazby |
Odborná rada: Pokud délka krokví přesáhne 2,5 metru a dosahuje až 3 metrů, je nutné zpevnění každého páru krokví jednostrannými kleštinami ve vrcholu krovu.
Při návrhu konstrukce je nutné rozlišovat mezi typy stolic, které ovlivňují vnitřní prostor a přenos sil:
- Stojatá stolice – využívá svislé sloupky, které zatěžují vazní trám přímým vertikálním tlakem.
- Ležatá stolice – využívá šikmé vzpěry, které přenášejí zatížení blíže k podporám vazního trámu.
- Kombinovaná stolice – spojuje svislé sloupky a šikmé vzpěry, což vyžaduje pečlivé posouzení průhybu vazního trámu.
Upozornění: Veškeré zásahy do nosné konstrukce krovu a úpravy statického systému smí provádět pouze osoba s odbornou způsobilostí. Tento článek slouží výhradně k informačním účelům a nenahrazuje projektovou dokumentaci ani statický výpočet.
Rozdíl mezi stojatou a ležatou stolicí krovu
Hlavní konstrukční rozdíl mezi těmito systémy spočívá ve způsobu, jakým dřevěný krov přenáší zatížení do nosných stěn a stropů. Vaznicový krov se stojatou stolicí využívá svislé sloupky, které jsou obvykle čepovány přímo do vazného trámu nebo stropní konstrukce. Tento systém přenáší zatížení z vaznice vertikálně dolů, což vyžaduje vysokou únosnost podlahy v místě uložení sloupků, neboť zatížení je koncentrováno do jednoho bodu.
Ležatá stolice naopak využívá šikmé vzpěry, které přenášejí síly z vaznic do vnitřních nosných stěn pod úhlem. Tento konstrukční princip výrazně ovlivňuje vnitřní dispozice, neboť vaznicový krov se stojatou stolicí rozdíl oproti lehátkové stolici definuje především v míře volnosti podstřešního prostoru. Ležatá stolice díky šikmým vzpěrám uvolňuje středovou část půdy, zatímco svislé sloupky stojaté stolice mohou v prostoru působit jako konstrukční překážka.
Odborná rada: Při výběru typu stolice vždy posuďte statiku krovu a dispozici podkroví. Zatímco stojatá stolice je díky svislým prvkům jednodušší na montáž krovu, ležatá varianta nabízí efektivnější využití obytné plochy, avšak vyžaduje preciznější statické řešení šikmých vzpěr.
Hlavní technické odlišnosti shrnuje následující přehled:
| Vlastnost | Stojatá stolice | Ležatá stolice |
|---|---|---|
| Přenos sil | Svislé sloupky (vertikálně) | Šikmé vzpěry (úhlově) |
| Prostorová náročnost | Vyšší (omezuje průchodnost) | Nižší (uvolňuje střed) |
| Statická náročnost | Vyžaduje pevný podklad | Vyžaduje kotvení vzpěr |
| Konstrukční složitost | Nižší (jednodušší montáž) | Vyšší (náročnější sestavení) |
Při návrhu konstrukce je nutné dodržet základní pravidla pro statiku krovu:
- Rozteč krokví – krokve musí být podpírány vaznicemi ve vzdálenosti 4 až 4,5 metru.
- Délka krokví – při délce krokví od střední vaznice k hřebeni nad 2,5 metru až do 3 metrů je nutné zpevnění každého páru krokví jednostrannými kleštinami ve vrcholu krovu.
- Plné vazby – vaznice jsou podpírány v místech nosné konstrukce, přičemž mezi těmito plnými vazbami se nacházejí 3 až 4 vazby jalové.
Upozorňujeme, že veškeré zásahy do nosných konstrukcí a úpravy krovů smí provádět pouze osoba s odbornou způsobilostí, neboť nesprávný návrh může ohrozit statickou stabilitu celého objektu.
Konstrukční parametry a rozměry vaznicového krovu se stojatou stolicí
Konstrukční parametry a rozměry vaznicového krovu se stojatou stolicí definují celkovou tuhost a životnost střešního pláště. Správně navržená nosná konstrukce efektivně přenáší zatížení do svislých prvků, tedy do sloupků, které tvoří základní konstrukční principy stojaté stolice.
Jaké jsou typické rozměry vaznic a krokví ve stojaté stolici?
U vaznicových krovů se stojatou stolicí jsou zásadní vaznice, které podpírají krokve v optimální vzdálenosti 4 až 4,5 metru. Tato osová vzdálenost vaznic zajišťuje, že krokev není vystavena nadměrnému ohybovému momentu. Standardní délka krokví v těchto systémech se pohybuje v rozmezí 2 až 2,5 metru mezi jednotlivými podporami. Pokud statika krovu vyžaduje překlenutí větší vzdálenosti, konkrétně nad 2,5 metru až do 3 metrů, je nezbytné instalovat jednostranné kleštiny. Tyto prvky zajišťují nezbytné ztužení a brání vybočení krokví z roviny. Montáž krovu musí vždy odpovídat projektové dokumentaci, protože i drobné odchylky v průřezech dřeva mohou ovlivnit celkovou únosnost.
Co znamenají konstrukční parametry pro stabilitu krovu se stojatou stolicí?
Vaznicový krov se stojatou stolicí konstrukce a rozměry přímo ovlivňují dlouhodobou stabilitu krovu. Správně zvolené dimenze dřeva minimalizují průhyb vazního trámu a zajišťují rovnoměrné rozložení zatížení od sněhu či větru do nosných stěn objektu. Použití kleštin u delších prvků je zásadní pro eliminaci deformací, které by mohly vést k narušení střešní krytiny.
| Konstrukční prvek | Doporučený parametr | Funkce v systému |
|---|---|---|
| Rozteč vaznic | 4,0 – 4,5 m | Podpora krokví |
| Volná délka krokve | 2,0 – 2,5 m | Rozpon mezi vaznicemi |
| Kleštiny (při > 2,5 m) | Jednostranné | Zajištění stability |
Odborná rada: Pamatujte, že jakékoli zásahy do nosných částí krovu nebo úpravy dimenzí musí posoudit autorizovaný inženýr v oboru stavebních konstrukcí. Stojatá stolice představuje staticky citlivý systém, kde každá krokev a vaznice plní přesně definovanou roli v přenosu sil.
Materiály a technické normy pro stojatou stolici a vaznice
Správná volba materiálu a dodržení norem jsou klíčové pro dlouhodobou stabilitu a bezpečnost konstrukce krovu. Kvalitní dřevo a precizní dodržení technologických postupů přímo ovlivňují celkovou statiku krovu i jeho odolnost vůči vnějším vlivům.
Jaké materiály jsou vhodné pro stojatou stolici a vaznice?
Pro výrobu konstrukčních prvků, jako je stojatá stolice a vaznice, se standardně využívá kvalitní jehličnaté dřevo, nejčastěji smrk nebo borovice. Výběr řeziva musí reflektovat nároky na statiku krovu, neboť tyto prvky přenášejí vysoké zatížení do nosných stěn objektu. Dřevo musí být bez hniloby, zamodrání a nadměrných suků, které by oslabovaly jeho vnitřní pevnost. Při realizaci se zaměřte na následující parametry:
- Pevnostní třída dřeva odpovídající statickému výpočtu (běžně C24).
- Stupeň vlhkosti řeziva, který by při montáži neměl překročit 20 procent.
- Přesnost opracování spojů v místech, kde se stýká krokev a vaznice.
Vaznicový krov se stojatou stolicí nabízí výhody v podobě efektivního roznášení sil, ale vyžaduje bezchybný materiál. Nevýhodou může být vyšší náročnost na prostor v podkroví, kterou však vyvažuje vysoká trvanlivost celého systému.
Jaké technické normy upravují výrobu stojaté stolice a vaznic?
Veškerá montáž krovu se musí řídit platnými technickými normami ČSN, zejména těmi, které definují navrhování dřevěných konstrukcí. Tyto předpisy stanovují nejen požadavky na kvalitu dřeva, ale také na nezbytnou ochranu proti biotickým škůdcům a dřevokazným houbám. Správně ošetřený dřevěný krov vykazuje mnohem vyšší odolnost vůči degradaci v čase.
- ČSN EN 1995-1-1 pro navrhování dřevěných konstrukcí.
- ČSN 73 1701 pro provádění dřevěných stavebních konstrukcí.
- Požadavky na protipožární odolnost a chemickou impregnaci řeziva.
Dodržení těchto norem zajišťuje, že statika krovu zůstane stabilní po celou dobu životnosti stavby. Upozorňujeme, že zásahy do nosných částí krovu smí provádět pouze osoba s odbornou způsobilostí, aby byla zajištěna bezpečnost uživatelů objektu.
Statika a zatížení stojaté stolice v praxi
Statika stojaté stolice je založena na přenosu svislých sil ze střechy přímo do nosné konstrukce stropu nebo pozednice. Pochopení toho, jak tento systém funguje, je klíčové pro zajištění dlouhodobé stability celého dřevěného krovu. Upozorňujeme, že zásahy do nosných rozvodů a konstrukcí krovu smí provádět pouze osoba s odbornou způsobilostí.
Jak stojatá stolice zatěžuje vazní trám
Stojatá stolice přenáší zatížení vertikálně skrze svislé sloupky, které jsou osazeny přímo na vazní trám. Tento proces vytváří bodové zatížení, kdy síla působí kolmo na vlákna dřeva a v místě uložení sloupku se výrazně koncentruje. Pokud není vazní trám dostatečně dimenzován, dochází k jeho nadměrnému průhybu, což může vést k deformaci celého krovu. Statika krovu vyžaduje, aby sloupky stolice stály ideálně přímo nad nosnou stěnou, čímž se minimalizuje ohybový moment v trámu. Pokud je sloupek umístěn mimo nosnou zeď, vazní trám musí přenášet velké síly, což zvyšuje nároky na jeho průřez a tuhost.
Rizika a konstrukční řešení
Hlavním rizikem při návrhu je koncentrace sil v místech uložení sloupků, která může způsobit lokální drcení dřeva nebo trhliny v trámu. Při montáži krovu je proto nutné zajistit přesné osazení sloupků a jejich zajištění proti posunu. Pro stabilizaci konstrukce se běžně používají kleštiny, které propojují protilehlé krokve a ztužují celý vaznicový krov se stojatou stolicí. Tyto prvky omezují vodorovné pohyby a přenášejí část sil do vyšších pater konstrukce. Správná statika vyžaduje také kontrolu spojů, kde se vaznice setkává se sloupkem, aby nedocházelo k vybočení.
| Prvek krovu | Funkce v konstrukci |
|---|---|
| Vaznice | Podpírá krokve v rozestupech 4 až 4,5 metru |
| Stojatá stolice | Přenáší vertikální síly do nosné konstrukce |
| Kleštiny | Ztužují krokve při délce přesahující 2,5 metru |
| Plná vazba | Nese hlavní zatížení přes sloupky stolice |
Odborná rada: Při rekonstrukcích vždy ověřte únosnost stropu pod vazním trámem, protože stojatá stolice soustředí váhu krovu do několika málo bodů místo rovnoměrného rozložení po obvodu stavby. Pokud délka krokví od střední vaznice k hřebeni přesáhne 2,5 metru, je nutné zpevnění každého páru krokví jednostrannými kleštinami ve vrcholu krovu. Neodborné oslabení konstrukce může ohrozit statickou stabilitu celého domu.
Postupy montáže a spojování prvků stojaté stolice
Montáž krovu vyžaduje vysokou přesnost, protože statika krovu závisí na každém tesařském spoji. Základem je stojatá stolice, jejíž sloupky přenášejí zatížení z vaznic přímo do stropní konstrukce nebo na vazný trám. Při realizaci se zaměřte na kvalitu tesařských spojů, které musí být těsné a zajištěné dubovými kolíky. Upozorňuji, že jakékoliv zásahy do nosných konstrukcí krovu podléhají posouzení autorizovaným inženýrem, neboť jde o nosný dřevěný krov.
Technologický postup stavby
- Osazení sloupků – sloupky stojaté stolice se do vazného trámu spojují pomocí čepování, které zajišťuje pevné spojení a brání horizontálnímu posunu.
- Instalace vaznic – vaznice ukládejte na připravené sloupky a zajistěte je pomocí ocelových úhelníků nebo čepových spojů, aby byla zajištěna stabilita v podélném směru.
- Montáž vzpěr – vzpěry krovu se osazují pod úhlem 45 stupňů mezi sloupky a vaznice, čímž se zmenšuje volné rozpětí vaznice a zvyšuje tuhost celé konstrukce.
- Kontrola spojů – prověřte, zda jsou všechny čepy plně dotažené a zda nedochází k vyosení sloupků, což je nejčastější chyba při neodborné realizaci.
Při hledání informací pro vaznicový krov se stojatou stolicí návod na stavbu zjistíte, že klíčem k úspěchu je rovinnost osazení. Správně provedená stojatá stolice krov drží v ose a rovnoměrně roznáší váhu střechy. Pokud vás zajímá vaznicový krov se stojatou stolicí jak poznat správnou montáž, sledujte především těsnost spojů a absenci trhlin v místech čepování. Nedostatečné zajištění vzpěr vede k průhybu vaznice, což následně deformuje celou geometrii střechy.
Výhody a nevýhody vaznicového krovu se stojatou stolicí
Vaznicový krov se stojatou stolicí představuje léty prověřenou konstrukci, která zajišťuje vysokou stabilitu střechy. Hlavní výhodou je přehledná statika krovu, kdy svislé sloupky přenášejí zatížení přímo do nosných konstrukcí pod nimi. Díky tomu je montáž krovu poměrně přímočará a dobře předvídatelná. Stojatá stolice umožňuje jednoduchou konstrukci, která efektivně podepře vaznice, na nichž spočívají krokve. V praxi se tento systém využívá zejména u domů s větší světlostí mezi obvodovými zdmi, kde dřevěný krov potřebuje vnitřní oporu.
Při zvažování, zda zvolit vaznicový krov se stojatou stolicí, výhody a nevýhody jsou zásadní v rozhodovacím procesu. Zde jsou hlavní aspekty pro použití v praxi:
- Vysoká únosnost a pevnost celé konstrukce díky přímému svislému přenosu sil.
- Jednoduché napojení konstrukčních prvků, které snižuje riziko chyb při realizaci.
- Stojatá stolice omezuje volnost podstřešního prostoru, protože sloupky v interiéru překážejí.
- Nutnost pevného stropu nebo vazného trámu pod sloupky, což zvyšuje nároky na spodní stavbu.
Odborná rada: Při plánování obytného podkroví počítejte s tím, že sloupky stolice nelze bez nákladných úprav statiky odstranit. Pokud potřebujete maximálně otevřený prostor, poraďte se s projektantem o možnostech konstrukce bez vnitřních podpor.
Časté dotazy k vaznicovému krovu se stojatou stolicí
Otázka: Co je vaznicový krov se stojatou stolicí?
Vaznicový krov se stojatou stolicí je konstrukce, kde jsou vaznice podpírány svislými sloupky nazývanými stojaté stolice, které přenášejí zatížení přímo do nosné konstrukce.
Otázka: Jaká je vzdálenost mezi vaznicemi u vaznicového krovu?
Vaznice musí být podpírány ve vzdálenosti 4 až 4,5 metru, aby správně přenášely zatížení krokví.
Otázka: Jaká je délka krokví u vaznicového krovu se stojatou stolicí?
Délka krokví od střední vaznice k hřebeni se pohybuje mezi 2 až 2,5 metry; při délce nad 2,5 metru je nutné použití kleštin.
Otázka: Jaký je rozdíl mezi stojatou a ležatou stolicí?
Stojatá stolice používá svislé sloupky s přímým vertikálním zatížením, zatímco ležatá stolice používá šikmé vzpěry pro lepší rozložení zatížení a větší volnost podstřešního prostoru.
Otázka: Jaké materiály se používají pro stojatou stolici?
Nejčastěji se používá kvalitní jehličnaté dřevo, například smrk či borovice, splňující normy ČSN, které zajišťuje pevnost a trvanlivost konstrukce.
Otázka: Jak se montují sloupky stojaté stolice?
Sloupky se čepují do vazního trámu a pevně upevňují, což zajišťuje stabilitu celé konstrukce během realizace.
Otázka: Jak ovlivňuje stojatá stolice zatížení vazního trámu?
Stojatá stolice přenáší zatížení vertikálně, což zvyšuje průhyb vazního trámu a vyžaduje zpevnění konstrukce například kleštinami.
Otázka: Kdy je potřeba použít kleštiny u krokví?
Kleštiny jsou potřeba při délce krokví přesahující 2,5 metru až do 3 metrů, aby se zabránilo nadměrnému průhybu.
Otázka: Jak poznat správnou montáž vaznicového krovu se stojatou stolicí?
Správná montáž zahrnuje pevné čepování sloupků, správnou vzdálenost vaznic a použití vzpěr; vždy doporučuji konzultaci s odborníkem.
Otázka: Jaký vliv má stojatá stolice na využitelný podstřešní prostor?
Stojatá stolice omezuje volnost podstřešního prostoru, protože svislé sloupky zabírají místo pod střechou.
Otázka: Jaké jsou hlavní výhody vaznicového krovu se stojatou stolicí oproti jiným typům krovů?
Vaznicový krov se stojatou stolicí umožňuje větší rozpětí krokví až do 6 metrů a nabízí lepší využití podstřešního prostoru díky vertikálním podpěrám.
Otázka: Jak se kontroluje statická únosnost stojaté stolice v konstrukci krovu?
Statická únosnost se ověřuje výpočtem zatížení na sloupek stojaté stolice, přičemž maximální přípustné zatížení nesmí překročit 5 kN na jeden sloupek.
Otázka: Jaký je rozdíl v konstrukčním řešení mezi vaznicovým krovem se stojatou stolicí a hambálkovým krovem?
Vaznicový krov se stojatou stolicí využívá vertikální sloupky k přenesení zatížení, zatímco hambálkový krov spoléhá na šikmé vzpěry a příhradovou konstrukci bez stojaté stolice.
Otázka: Jaký je doporučený rozměr sloupků stojaté stolice pro běžné rodinné domy?
Standardní rozměr sloupků stojaté stolice je 8×8 cm, což zajišťuje dostatečnou pevnost pro běžná zatížení krovu.
Otázka: Jak se provádí spojování vaznic a stojaté stolice v praxi?
Spojování se provádí pomocí ocelových spojovacích desek a vrutů, přičemž je nutné dodržet minimální překrytí 15 cm a správné dotažení spojů podle technických norem.
