Trhací nýty představují spolehlivý způsob mechanického spojování plechů a profilů tam, kde není možné použít klasické šroubování nebo svařování. Správná technika ručního nýtování společně s výběrem odpovídajícího průměru trhacích nýtů a kvalitních nýtovacích kleští zajistí vysokou pevnost spoje i v náročných podmínkách. Následující postup vám pomůže zvolit správný materiál a předejít častým chybám při montáži.
Klíčové závěry
- Trhací nýty jsou vhodné pro spoje bez přístupu z druhé strany a vyrábějí se dle normy DIN 7337.
- Průměry trhacích nýtů se pohybují od 2,4 mm do 8 mm, délka se volí podle tloušťky materiálu (délka = 1,5 × tloušťka).
- Pro vrtání otvoru platí pravidlo: vrták má být o 0,1 mm větší než průměr nýtu, u rozpěrných nýtů o 0,2-0,5 mm větší.
- Používají se různé typy nýtovacích kleští podle průměru nýtu a frekvence použití, od ručních po pneumatické zařízení.
- Správná technika nýtování zahrnuje kolmé držení kleští a ochranu zraku, při chybách může dojít k deformaci nebo uvolnění spoje.
Jak se správně používají trhací nýty v praxi
Trhací nýty představují ideální řešení pro vytvoření trvalého a nerozebíratelného spoje v situacích, kdy nemáte přístup k zadní straně materiálu. Celý proces je založen na mechanickém stlačení dutého těla nýtu pomocí nýtovacích kleští, což zaručuje vysokou pevnost spoje i při rychlé montáži. Zásahy do nosných konstrukcí nebo plynových rozvodů smí provádět pouze osoba s odbornou způsobilostí, tento článek slouží výhradně jako informační návod.
Jak se používá trhací nýt v nepřístupných spojích?
Trhací nýty se používají v konstrukcích, kde je zadní strana spoje nedostupná nebo uzavřená v profilu. Tento spoj je trvale nerozebíratelný, což zajišťuje maximální stabilitu v namáhaných spojích. Pro správný výsledek je nutné zvolit odpovídající průměr trhacích nýtů a správnou délku nýtu podle celkové tloušťky spojovaných materiálů. Obecné pravidlo pro výběr délky nýtu stanovuje hodnotu 1,5násobku tloušťky materiálu. Ruční nýtování je efektivní, protože montáž vyžaduje přístup pouze z jedné strany, což výrazně zrychluje práci na uzavřených dílech.
Z čeho se skládá trhací nýt podle DIN 7337?
Každý nýt dle normy DIN 7337 se skládá z dutého těla s kruhovou hlavou nýtu a trnu, který disponuje definovanou oblastí zeslabení. Nýtovací kleště při aplikaci pevně uchopí trn nýtu a táhnou jej směrem ven, dokud se tělo nýtu nerozšíří proti spojovanému materiálu. Následně se trn v místě zeslabení přetrhne, čímž vznikne hotový spoj. Materiál trhacích nýtů, jako je hliník, ocel, nerezová ocel nebo měď, vybírejte vždy podle korozního prostředí a požadované pevnosti spoje.
Postup správného nýtování trhacím nýtem:
- Vrtání otvoru – vyvrtejte otvor o 0,1 mm větší, než je průměr nýtu, aby se zabránilo vůli ve spoji.
- Vložení nýtu – zasuňte tělo nýtu do připraveného otvoru až po hlavu nýtu, která musí pevně dosednout na materiál.
- Nasazení kleští – vložte trn nýtu do čelistí nýtovacích kleští až nadoraz, aby nedošlo k vyklouznutí.
- Stlačení kleští – stiskněte rukojeti kleští kolmo k materiálu, dokud nedojde k utažení a slyšitelnému přetržení trnu.
Odborná rada: Při nýtování vždy používejte ochranné brýle, protože trn může po přetržení vystřelit z hlavy nýtu. Pokud nýtujete měkké materiály, podložte hlavu nýtu plochou podložkou, aby nedošlo k protažení nýtu skrz materiál.
| Průměr nýtu (mm) | Doporučený vrták (mm) |
|---|---|
| 2,4 | 2,5 |
| 3,2 | 3,3 |
| 4,0 | 4,1 |
| 4,8 | 4,9 |
| 6,4 | 6,5 |
Otázka: Jakou délku trhacího nýtu zvolit pro silnější plechy?
Délku nýtu volíte tak, aby odpovídala součtu tlouštěk všech spojovaných materiálů plus přídavek na vytvoření hlavy nýtu. Pro běžné plechy o celkové tloušťce 6 mm použijte nýt o délce 10 mm.
Otázka: Jaké jsou nejčastější chyby při nýtování?
Mezi nejčastější chyby patří vrtání příliš velkého otvoru, což vede k protáčení nýtu, a nýtování mimo osu, které deformuje spoj. Dále se vyvarujte použití nevhodné délky nýtu a práce s opotřebenými čelistmi nýtovacích kleští.
Jak vybrat správnou délku trhacího nýtu podle materiálu
Správná volba délky nýtu je zásadní pro dosažení maximální pevnosti spoje. Pokud zvolíte příliš krátký nýt, nedojde k vytvoření dostatečné uzavírací hlavy. Naopak příliš dlouhý nýt se může při stlačení ohnout a spoj znehodnotit. Při rozhodování, jakou délku trhacího nýtu zvolit pro různé materiály, postupujte podle ověřeného pravidla, kdy délka trhacího nýtu odpovídá součtu tlouštěk všech spojovaných vrstev materiálu navýšenému o 1,5 násobek průměru trhacích nýtů.
Postup výpočtu pro ideální délku nýtu
Pro určení správné délky nýtu postupujte následovně:
- Změření tloušťky materiálu – přesně změřte součet tlouštěk všech spojovaných plechů v milimetrech.
- Výpočet délky nýtu – vynásobte tloušťku materiálu koeficientem 1,5 a přičtěte k ní tloušťku spojovaných plechů.
- Zaokrouhlení hodnoty – vyberte nejbližší standardizovaný rozměr nýtu, který je dostupný na trhu.
Pokud vás zajímá, jaká je správná délka trhacího nýtu pro silnější plechy, počítejte s tím, že u masivnějších spojů je zásadní i správný průměr trhacích nýtů. Pro dva plechy o tloušťce 3 mm, tedy celkem 6 mm, volte nýt o délce minimálně 10 až 12 mm. Tím zajistíte, že materiál trhacích nýtů vytvoří pevný a trvanlivý spoj bez vůle. Vždy dbejte na to, aby nýtovací kleště měly dostatečný zdvih pro zvolenou délku.
Odborná rada: Před samotným nýtováním si vždy ověřte, zda materiál trhacích nýtů odpovídá typu spojovaného kovu, abyste předešli vzniku galvanické koroze.
Jak připravit a vrtat otvory pro trhací nýty
Příprava otvorů pro dokonalý spoj
Kvalitní ruční nýtování začíná přesným vrtáním otvorů. Pro dosažení maximální pevnosti spoje musí být otvor vrtán s minimální vůlí. Standardní pravidlo zní, že vrták by měl mít průměr o 0,1 mm větší, než je jmenovitý průměr trhacích nýtů. Pokud například používáte nýt o průměru 4,8 mm, zvolte vrták 4,9 mm. U speciálních rozpěrných nýtů je nutné vrtat otvor o 0,2 až 0,5 mm větší, aby se nýt správně rozevřel a vytvořil dosedací plochu.
| Průměr nýtu (mm) | Doporučený vrták (mm) | Typ použití |
|---|---|---|
| 3,0 | 3,1 | Běžné plechy |
| 4,0 | 4,1 | Konstrukční spoje |
| 4,8 | 4,9 | Namáhané díly |
| 4,8 (rozpěrné) | 5,1 – 5,3 | Měkké materiály |
Odborná rada: Před samotným nýtováním vždy zkontrolujte, zda je zvolená délka nýtu o 2 až 4 mm delší než celková tloušťka spojovaného materiálu. Správná délka nýtu zaručuje, že trn nýtovacích kleští bezpečně vytvoří deformační hlavu. Při práci dbejte na to, aby byly spojované plochy těsně u sebe, jinak dojde k vzniku mezery mezi materiálem a hlavou nýtu, což snižuje tuhost konstrukce. Při montáži pak nýtovací kleště držte kolmo k povrchu, aby nedošlo k vyosení dříku.
Jak používat nýtovací kleště při montáži trhacích nýtů
Správná volba nástroje je základem pro efektivní práci a dlouhou životnost spoje. Při rozhodování, jak používat nýtovací kleště při montáži trhacích nýtů, vždy zohledněte požadovaný průměr trhacích nýtů a četnost vašich úkonů.
Typy nýtovacích kleští a jejich použití
Výběr správného nářadí zásadně ovlivňuje pevnost spoje a pohodlí při práci. Ruční kleště jsou ideální pro občasné ruční nýtování s průměrem nýtu od 2,4 do 4,8 mm. Pro náročnější projekty využijete pákové kleště, které snadno zvládnou průměr nýtu až 6,4 mm díky většímu převodovému poměru. Profesionální pneumatické nýtovačky se používají pro rychlou práci s nýty až do průměru 8,0 mm, kde by ruční síla byla nedostatečná.
Postup správného nýtování krok za krokem
Správný postup nýtování trhacím nýtem zajistí profesionální výsledek bez vůlí v materiálu.
- Příprava otvoru – vyvrtejte otvor o 0,1 až 0,2 mm větší, než je průměr dříku nýtu.
- Vložení nýtu – zasuňte nýt do otvoru tak, aby hlava nýtu těsně přiléhala k materiálu.
- Uchopení trnu – nasaďte nýtovací kleště na trn nýtu až nadoraz k hlavě nýtovačky.
- Přitažení a utržení – stiskněte rukojeti kleští, dokud se trn nýtu s cvaknutím neodtrhne.
Bezpečnostní opatření a časté chyby
Při práci vždy používejte ochranné brýle, protože odtržený trn může nečekaně vystřelit. Mezi časté chyby při nýtování patří příliš velký otvor nebo nevhodný výběr délky nýtu, což vede k oslabení spoje. Kleště držte vždy kolmo k materiálu, aby nedošlo k poškození hlavy nýtu nebo šikmému dotažení. Vyvarujte se používání opotřebovaných čelistí kleští, které mohou způsobovat prokluzování trnu.
Jaké materiály a rozměry trhacích nýtů existují a jak ovlivňují pevnost spoje
Správný výběr materiálu trhacích nýtů a jejich rozměrů přímo určuje výslednou pevnost spoje a jeho životnost v konkrétním prostředí. Pro pochopení toho, jak správně používat trhací nýty v praxi, musíte zohlednit mechanické namáhání i možné riziko vzniku galvanické koroze mezi spojenými materiály.
Materiálové vlastnosti a vliv na pevnost spoje
Materiál trhacích nýtů zásadně ovlivňuje celkovou pevnost spoje. Hliníkové nýty vynikají nízkou hmotností a dobrou odolností proti korozi, což je činí ideálními pro běžné konstrukce z plechu. Ocelové nýty poskytují vysokou pevnost v tahu a střihu, proto se využívají u namáhaných spojů. Nerezová ocel kombinuje vysokou mechanickou odolnost s vynikající ochranou proti oxidaci. Měděné nýty se díky své vodivosti a měkkosti používají zejména v elektrotechnice, i když nabízejí nižší strukturální pevnost než ocelové varianty. Při práci vždy volte materiál nýtu shodný s materiálem spojovaných dílů, aby nedocházelo k degradaci spoje.
Dlouhodobá odolnost trhacích nýtů v různých prostředích
Nerezové nýty jsou nezbytné pro venkovní použití a vlhké prostředí, kde hrozí rychlá koroze. Ocelové nýty bez povrchové úpravy vyžadují nátěr nebo zinkování, jinak v exteriéru rychle oxidují. Hliníkové a měděné slitiny mají v extrémně agresivním prostředí nižší životnost, proto se v chemicky zatížených provozech používají méně často. Správný výběr délky nýtu a průměru trhacích nýtů zajistí, že se spoj po aplikaci pomocí nýtovacích kleští nerozvolní.
| Materiál nýtu | Hlavní výhoda | Typické použití |
|---|---|---|
| Hliník | Korozní odolnost | Lehké konstrukce, hliníkové plechy |
| Ocel | Vysoká pevnost | Ocelové rámy, namáhané díly |
| Nerez | Maximální odolnost | Venkovní aplikace, potravinářství |
| Měď | Elektrická vodivost | Elektroinstalace, měděné rozvody |
Odborná rada: Při rozhodování, jaké jsou rozměry trhacích nýtů a jak je vybrat, vždy počítejte s tím, že délka těla nýtu musí odpovídat součtu tloušťky spojovaných materiálů plus přídavek na vytvoření hlavy, obvykle 1,5 až 2 násobek průměru nýtu. Pamatujte, že zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Speciální typy trhacích nýtů a jejich použití
Při náročnějších projektech standardní spojovací prvky často nestačí. Pokud hledáte tipy pro použití trhacích nýtů v nestandardních situacích, sáhněte po speciálních variantách, které rozšiřují možnosti běžného spojování. Vícesvěrné nýty (multigrip) disponují několika deformačními oblastmi, což jim dává široký rozsah svěrné tloušťky a umožňuje spojování materiálů různých tlouštěk jedním typem nýtu. Pro aplikace vyžadující nepropustnost kapalin či plynů jsou ideální těsnící nýty, které díky uzavřené hlavě zamezují průniku médií skrz spoj.
Progresivní metody montáže

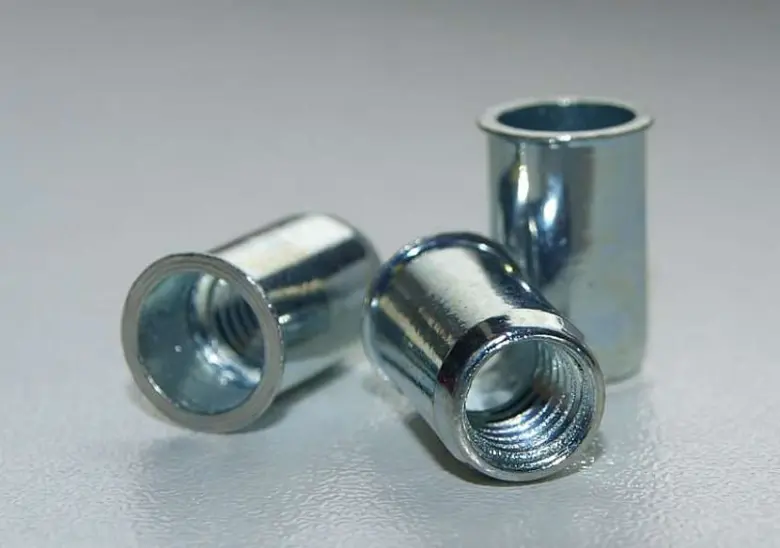

Při práci s tenkými plechy, kde nelze vyříznout závit, využijete maticové nýty pro vytvoření spolehlivého vnitřního závitu. Šroubové nýty naopak nabízejí vnější závit pro snadnou montáž dalších komponentů. Aplikace těchto prvků vyžaduje speciální kleště, jelikož běžné nářadí na ruční nýtování nemusí zajistit správnou deformaci těla nýtu. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.
- Vícesvěrné nýty: ideální pro proměnlivé tloušťky materiálu díky většímu rozsahu deformace.
- Těsnící nýty: zajišťují hermetické uzavření spoje, vhodné pro nádrže a vzduchotechniku.
- Maticové nýty: vytvářejí pevný vnitřní závit v tenkém plechu od tloušťky 0,5 mm.
- Šroubové nýty: umožňují snadné šroubové uchycení součástí bez nutnosti přístupu z druhé strany.
Odborná rada: Vždy ověřte, zda materiál trhacích nýtů odpovídá spojovaným kovům, abyste předešli vzniku galvanické koroze. Pevnost spoje závisí také na správném určení průměru trhacích nýtů a přesném výběru délky nýtu podle celkové tloušťky svíraných vrstev, kde platí pravidlo délka = 1,5 × tloušťka materiálu.
Otázka: Jaký je hlavní rozdíl mezi standardním a vícesvěrným nýtem?
Standardní nýt má omezený rozsah svěrné tloušťky, zatímco vícesvěrný nýt díky konstrukci s více deformačními oblastmi spolehlivě spojí materiály s různou celkovou tloušťkou. Použití vícesvěrných nýtů tak snižuje potřebu držet skladem mnoho různých délek nýtů.
Otázka: Lze maticové nýty aplikovat běžnými nýtovacími kleštěmi?
Standardní ruční nýtovací kleště pro trhací nýty nejsou pro maticové nýty vhodné, protože vyžadují jiný mechanismus deformace závitového těla. Pro maticové a šroubové nýty musíte použít speciální nýtovací nářadí, které zajistí správné zalisování závitu bez jeho poškození.
Údržba nýtovacích kleští a bezpečnost při nýtování
Spolehlivé ruční nýtování vyžaduje nejen správný výběr délky nýtu a průměr trhacích nýtů, ale také nástroje v perfektním stavu. Údržba kleští spočívá v pravidelném čištění vnitřních čelistí od kovových pilin a zbytků trnů, které způsobují prokluzování trnu a nedokonalé utržení. Opotřebení čelistí vede k jejich prokluzu, což snižuje pevnost spoje a může poškodit mechanismus kleští. Pravidelně kontrolujte, zda se kleště hladce otevírají a zavírají a zda nejsou pružiny v mechanismu unavené.
Bezpečnost a časté chyby při práci
Bezpečnost při nýtování vyžaduje nošení ochranných brýlí, protože při utržení trnu v místě zeslabení může dojít k jeho vymrštění vysokou rychlostí. Mezi chyby, kterým se vyhnout při nýtování trhacím nýtem, patří zejména použití nesprávného materiálu trhacích nýtů vůči spojovaným plechům, vrtání příliš velkého otvoru způsobujícího vůli nebo nedostatečný přítlak kleští k povrchu materiálu. Nýtování mimo osu nebo použití příliš tvrdého nýtu pro daný typ kleští vede k deformaci hlavy nýtu a oslabení spoje.
- Používejte vždy ochranné brýle k prevenci poranění očí odletujícími úlomky trnů.
- Čelisti nýtovacích kleští minimálně jednou za měsíc vyčistěte odrazovým sprejem nebo jemným kartáčkem od nečistot.
- Při práci udržujte kleště kolmo k nýtované ploše, aby nedošlo k deformaci hlavy nýtu a zajistila se maximální pevnost spoje.
- Sledujte opotřebení vodících koncovek, které musí přesně odpovídat průměru trnu, aby nedocházelo k jeho vzpříčení.
- Kontrolujte stav sběrače trnů, pokud je jím model kleští vybaven, aby nedocházelo k ucpání vnitřního mechanismu.
Odborná rada: Pokud při stisku cítíte nadměrný odpor, kleště ihned rozeberte a zkontrolujte, zda uvnitř nezůstal zaseknutý úlomek starého trnu, který blokuje pohyb čelistí.
Porovnání trhacích nýtů s jinými spojovacími prvky
Trhací nýt představuje ideální řešení pro nerozebíratelné spoje v místech, kde máte přístup pouze z jedné strany materiálu. Oproti tomu šroub nabízí vysokou variabilitu, protože umožňuje snadnou rozebíratelnost spoje při budoucích opravách či úpravách. Pokud potřebujete zajistit extrémní pevnost spoje u těžkých ocelových konstrukcí, svorník se jeví jako vhodnější volba díky své schopnosti přenášet vysoké tahové síly. Ruční nýtování pomocí nýtovací kleště je v praxi výrazně rychlejší než vrtání otvorů pro závitové šrouby. Správný výběr délky nýtu a průměr trhacích nýtů jsou klíčové pro zachování integrity spojovaných ploch.
| Spojovací prvek | Rozebíratelnost | Přístup z jedné strany | Typická pevnost |
|---|---|---|---|
| Trhací nýt | Ne | Ano | Střední |
| Šroub | Ano | Ne | Vysoká |
| Svorník | Ano | Ne | Velmi vysoká |
Odborná rada: Při výběru spojovacího prvku vždy zvažte budoucí údržbu zařízení. Pokud plánujete demontáž, zvolte šroub, v případě trvalého fixování tenkých plechů volte trhací nýty.
Ekonomické a ekologické aspekty použití trhacích nýtů
Ekonomické aspekty použití trhacích nýtů spočívají především v úspoře času a nízkých pořizovacích nákladech na vybavení. Ruční nýtování vyžaduje pouze základní nýtovací kleště, které představují jednorázovou investici s životností v řádech stovek hodin práce. Zkrácení doby montáže oproti šroubovým spojům zvyšuje produktivitu, což je klíčové pro efektivní realizaci projektů. Správný výběr délky nýtu a průměr trhacích nýtů eliminují zmetkovost a zajišťují vysokou pevnost spoje bez nutnosti dodatečných úprav.
Ekologie hraje při práci s kovy stále významnější roli. Doporučení pro recyklaci a ekologickou likvidaci použitých trhacích nýtů a odpadu zahrnují tyto body:
- Třídění kovových zbytků podle materiálu trhacích nýtů pro snadnější následné zpracování.
- Sběr ocelových nebo hliníkových trnů, které zůstávají po aplikaci jako odpadní materiál.
- Odevzdávání kovových odpadů do certifikovaných sběrných dvorů k recyklaci.
Odborná rada: Při nákupu nýtů volte balení odpovídající spotřebě, čímž minimalizujete tvorbu nevyužitého odpadu a optimalizujete náklady na skladování. Pamatujte, že čistý kovový odpad představuje cennou druhotnou surovinu, která nezatěžuje životní prostředí.
