Pevnost každé dřevěné konstrukce závisí na precizním provedení rohových spojů, které přenášejí mechanické namáhání mezi jednotlivými prvky. Správná volba mezi klasickými truhlářskými spoji, využitím kolíků a per nebo moderními tesařskými vazbami trámů přímo určuje životnost a stabilitu vašeho nábytku či stavebního celku.
⭐ Co byste měli vědět
- Rohové spoje dřeva se používají zejména pro výrobu rámů, korpusů a nábytkových boků pod úhlem 90°.
- Nejpoužívanější průměry kolíků jsou 6, 8, 10, 12, 14, 16, 18 a 20 mm.
- Hloubka čepu by měla být přibližně 4násobek tloušťky dřeva, tloušťka čepu a šířka dlabu pak 1/3 tloušťky dřeva.
- Úkosový spoj má délku spáry 2 až 3 násobek tloušťky dřeva, přeplátovaný spoj délku přeplátování nejméně 4násobek tloušťky dřeva.
- Svlakové lišty se osazují nejméně 50 mm od čela spárovky, s drážkou maximálně do jedné třetiny hloubky dřeva.
Hlavní typy rohových spojů dřeva a jejich vlastnosti
Výběr vhodného spoje závisí na požadované nosnosti konstrukce, estetickém záměru a typu dřeva. Pro tesařské spoje a truhlářské rohové spoje platí pravidlo, že čím větší je styčná plocha a mechanické zajištění, tím vyšší je odolnost proti namáhání.

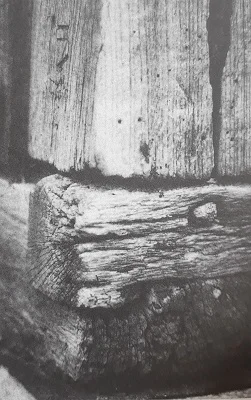

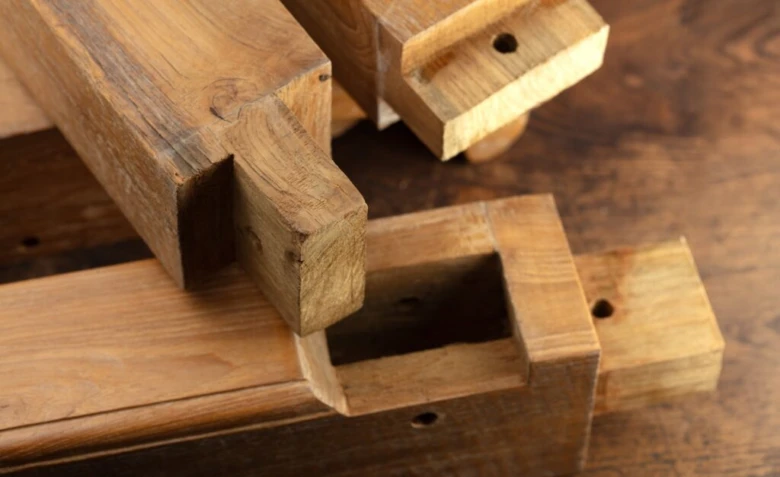

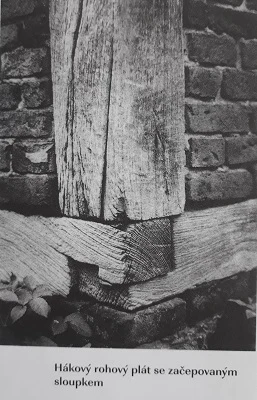

Čepové spoje
Čepový spoj představuje základní prvek, kde do sebe zapadá vyčnívající čep a odpovídající dlab. Pro zajištění maximální stability by hloubka čepu měla odpovídat 4násobku tloušťky dřeva. Tloušťka samotného čepu a šířka dlabu se v praxi volí na 1/3 celkové tloušťky materiálu. Tato metoda je ideální pro konstrukční spoje dřeva, kde je vyžadována vysoká pevnost v tahu i tlaku. Při realizaci nezapomeňte na správné lepení dřevěných spojů, které zvyšuje trvanlivost celého celku.
Rybinové spoje
Rybinový spoj je charakteristický svým unikátním tvarem písmene V, který mechanicky brání rozpojení dílců v tahu. Tento typ spoje nabízí vysokou pevnost spojů a zároveň vysokou estetickou hodnotu, proto se často používá u kvalitního nábytku. Díky svému tvaru drží dřevo pohromadě i bez použití velkého množství lepidla. Jde o pokročilou techniku, která vyžaduje přesné řemeslné zpracování, aby jednotlivé rybiny do sebe těsně zapadly bez vzniku vůlí.
Spoj pero-drážka
Spoj pero-drážka využívá podélné pero zasunuté do drážky, čímž vzniká stabilní vazba odolná proti trhání a kroucení. Tento systém efektivně vyrovnává přirozené objemové změny dřeva způsobené vlhkostí. Využívá se zejména u plošných konstrukcí, kde brání vybočení jednotlivých prvků.
Při výběru konkrétního postupu zvažte následující vlastnosti:
- Úkosový spoj: vyžaduje délku spáry 2 až 3 násobek tloušťky dřeva.
- Přeplátovaný spoj: délka přeplátování musí činit nejméně 4násobek tloušťky dřeva.
- Prstové spoje: zajišťují velkou lepenou plochu pro maximální tuhost rámu.
- Kolíky a pera: slouží jako doplňkové zajištění pro zvýšení smykové pevnosti.
Odborná rada: U nosných prvků, jako jsou spoje dřevěných trámů, vždy zohledněte statické zatížení. Zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Materiály a rozměry spojovacích prvků pro rohové spoje
Pro dosažení vysoké pevnosti, kterou vyžadují konstrukční spoje dřeva, je klíčový výběr správných materiálů spojovacích prvků. Dřevěné kolíky a tvarovaná pera představují základní prvky pro truhlářské rohové spoje. Podle technických norem, které reflektuje i portál eagri.cz, musí dřevo pro tyto účely vykazovat optimální vlhkost v rozmezí 8 až 12 procent, aby nedocházelo k následnému sesychání a uvolňování spoje.
Rozměry a standardy pro spojování
Při volbě průměru kolíku vycházejte z tloušťky spojovaného materiálu, přičemž standardní průměr kolíku se pohybuje od 6 do 20 mm. Pro běžné truhlářské práce v nábytkářství se nejčastěji volí průměry 8, 10 nebo 12 mm. Tvarovaná pera, která využijete pro zpevnění čelních spojů, mají standardní tloušťku 4 mm. Tato tloušťka odpovídá běžně dostupným drážkám vytvořeným kotoučovou pilou nebo lamelovací frézkou. Pro náročnější tesařské spoje se jako materiál pera často používá vodovzdorná překližka, která díky své vrstvené struktuře nabízí vyšší pevnost v tahu než masivní dřevo.
| Spojovací prvek | Materiál | Typický rozměr (mm) | Hlavní využití |
|---|---|---|---|
| Dřevěný kolík | Bukové dřevo | 6 až 20 (průměr) | Rámové konstrukce |
| Tvarované pero | Překližka | 4 (tloušťka) | Rohové spoje desek |
| Čep a dlab | Masivní dřevo | dle tloušťky trámu | Spoje dřevěných trámů |
Odborná rada: Při montáži vždy dbejte na kvalitu lepení dřevěných spojů. Používejte disperzní lepidla třídy D3, která zajistí dostatečnou pevnost i v prostorách s vyšší vlhkostí. Pokud hledáte návod na rohové spoje dřeva a jejich použití v tesařství, vždy nejprve proveďte suché sestavení bez lepidla pro ověření přesnosti všech čepů a dlabů. Vyhnete se tak nevratným chybám při finálním lepení.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Výrobní technologie a nástroje pro rohové spoje dřeva
Výroba kvalitních truhlářských rohových spojů vyžaduje kombinaci přesné ruční práce a efektivního strojního vybavení. Při přípravě materiálu na konstrukční spoje dřeva je nutné respektovat směr vláken, aby se předešlo trhlinám a zajistila strukturální integrita spoje. Pokud volíte mezi tradičními tesařskými spoji a moderními metodami, vždy zohledněte tloušťku řeziva a plánované namáhání konstrukce. Upozorňuji, že zásahy do nosných konstrukcí a elektroinstalací smí provádět pouze osoba s odbornou způsobilostí.
Nástroje a technologie pro přesné spoje
Pro dosažení vysoké přesnosti při tvorbě spojů, jako jsou čep a dlab nebo rybinové spoje, doporučuji kombinovat následující vybavení:
- Ruční pila – nezbytná pro čisté zaříznutí lícových ploch a jemné doladění čepů.
- Čepovací stroj – výrazně zlepšuje přesnost spojů a zrychluje výrobu opakovatelných dílů.
- Tloušťkovač – zajistí, aby všechny spojované hranoly měly shodnou tloušťku, což je základ pro lícování.
- Svěrka truhlářská – nutná pro rovnoměrné lepení dřevěných spojů a zajištění stability během tuhnutí lepidla.
- Formátovací pila – umožňuje přesné řezání materiálu na požadované rozměry s minimální odchylkou.
- Čtyřstranný hoblík – slouží k vyrovnání tloušťky a šířky hranolů pro dosažení dokonalé geometrie.
- Širokopásová bruska – zajišťuje finální úpravu povrchu spojovaných ploch před jejich fixací.
Při práci s materiálem platí, že směr vláken ovlivňuje pevnost spoje, proto se vyhněte řezání napříč vlákny v místech, kde bude spoj přenášet tahové síly. Pro trvanlivé spoje dřevěných trámů se osvědčuje kombinace mechanického zajištění pomocí kolíků o průměrech 6 až 20 mm a per s následným použitím certifikovaných lepidel na bázi syntetických pryskyřic. Při výrobě čepových spojů dodržujte pravidlo, kdy tloušťka čepu a šířka dlabu odpovídá 1/3 tloušťky dřeva, přičemž hloubka čepu by měla dosahovat přibližně 4násobku tloušťky materiálu.
Odborná rada: Při volbě nástrojů pro rohové spoje dřeva vždy dbejte na ostrost řezných nástrojů. Tupý dlátový nůž nebo pila způsobují vyštipování dřevních vláken, což nenávratně oslabuje konstrukční integritu spoje. U větších tesařských konstrukcí, kde pracujete s masivními trámy, nezapomínejte na přesné značení úhlů, protože i odchylka jednoho stupně znemožní korektní sesazení dílů.
| Typ spoje | Doporučená délka přeplátování / spáry |
|---|---|
| Úkosový spoj | 2 až 3 násobek tloušťky dřeva |
| Přeplátovaný spoj | nejméně 4násobek tloušťky dřeva |
| Polokryté rybiny | kryt o tloušťce 1/4 až 1/3 tloušťky dřeva |
Lepení a upevnění rohových spojů
Pevnost a dlouhověkost, kterými se vyznačují kvalitní truhlářské rohové spoje, závisí především na správném postupu lepení dřevěných spojů a následném zpevnění konstrukce. Pro dosažení maximální odolnosti je nutné kombinovat vhodná syntetická lepidla s mechanickým zajištěním pomocí svěrek či kovových prvků.
Doba schnutí lepidel a fixace spojů
Doba schnutí lepidla zásadně ovlivňuje celkovou integritu spoje, přičemž standardní syntetická lepidla na bázi PVAc vyžadují pro plné vytvrzení 12 až 24 hodin při pokojové teplotě. Během tohoto procesu musí být konstrukční spoje dřeva udržovány v pevném přitlačení pomocí nástrojů, jako je truhlářská svěrka, která zajistí rovnoměrný tlak po celé ploše spoje. Nedostatečné sevření vede k tvorbě spár a oslabení spoje. Mezi osvědčené tipy pro správné provedení rohových spojů dřeva patří:
- Očištění všech styčných ploch od prachu a pilin před nanesením lepidla.
- Rovnoměrné nanášení lepidla po celé ploše čepu či dlaba.
- Kontrola pravého úhlu pomocí úhelníku ihned po dotažení svěrky.
- Dodržení minimální doby fixace dle technického listu výrobce lepidla.
Mechanické upevnění a kovové prvky

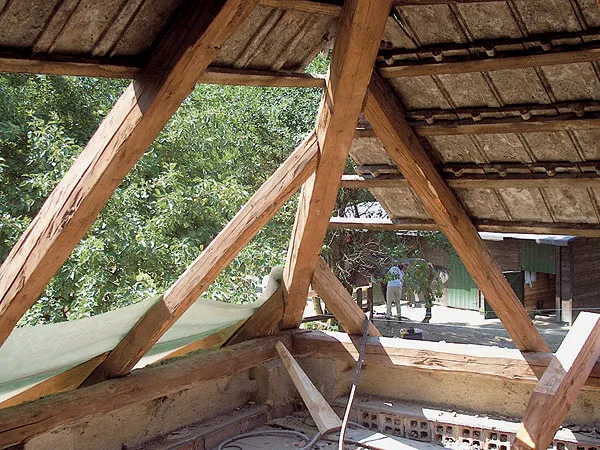

Pokud stavíte konstrukce vystavené vyššímu dynamickému zatížení, jako jsou spoje dřevěných trámů, samotné lepení často nestačí a je vhodné přidat mechanické jištění. Kovové spojky v podobě úhelníků nebo ocelových desek výrazně zvyšují stabilitu, zatímco vrut zapuštěný pod úhlem 45 stupňů zajistí fixaci bez nutnosti viditelného kování. Při použití hřebíků pamatujte, že jejich zatloukání pod různými úhly vytváří tzv. křížový efekt, který zvyšuje pevnost spoje proti vytržení. U masivních konstrukcí, kde nelze použít kov, jsou pro zpevnění ideální kolíky a pera, které přebírají část smykového namáhání. Odborná rada: Při vrtání otvorů pro vruty vždy předvrtejte vodicí otvor o průměru odpovídajícím jádru vrutu, aby nedošlo k rozštípnutí dřeva.
Speciální systémy a moderní technologie spojování dřeva

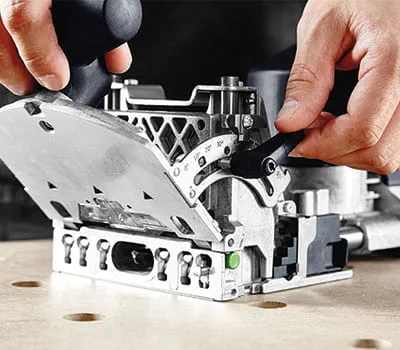

Moderní tesařské spoje dnes často využívají systém DOMINO, který představuje inovativní přístup k vytváření pevných rohových spojů. Tento systém kombinuje výhody plochých a kruhových kolíků, což truhlářům umožňuje dosáhnout vysoké přesnosti spojů při zachování rychlosti montáže.
Parametry vrtání a rozměry kolíků DOMINO
Systém DOMINO využívá speciální frézku pro přesné vrtání spojů, které odpovídají tvaru oválných bukových nebo makore kolíků. Tyto kolíky jsou k dispozici v šířkách od 4 mm do 14 mm a délkách v rozmezí 20 mm až 140 mm. Přesné vrtání spojů zajišťuje, že kolík v otvoru sedí bez vůle, což je klíčové pro stabilitu, kterou vyžadují konstrukční spoje dřeva.
- Standardní průměry kolíků jsou 4, 5, 6, 8, 10, 12 a 14 mm.
- Hloubka frézování se nastavuje v krocích po 5 mm pro maximální variabilitu.
- Oválný tvar kolíku umožňuje snadné vyrovnání dílců během procesu lepení dřevěných spojů.
Výhody a omezení moderních spojovacích systémů
Při rozhodování, jaké jsou výhody a nevýhody různých rohových spojů dřeva, dominuje u systému DOMINO zejména rychlost práce a eliminace chyb při vrtání. Oproti klasickým čepům a dlabům nevyžaduje tak rozsáhlé ruční dobrušování, což zrychluje výrobu nábytku i rámových konstrukcí.
Odborná rada: I přes vysokou efektivitu systému DOMINO pamatujte, že pro extrémně namáhané tesařské spoje v exteriéru jsou tradiční truhlářské rohové spoje, jako je rybinový spoj, stále nepřekonatelné z hlediska mechanické odolnosti. Systém je ideální pro přesné interiérové práce, kde potřebujete spojit dvě dřevěné desky v rohu pevně a trvanlivě bez viditelných kovových prvků.
Konstrukční detaily ovlivňující pevnost rohových spojů
Konstrukční pevnost výsledného celku závisí na přesném dodržení geometrie spojů a volbě vhodné techniky pro daný namáhaný roh. Při práci se spárovkou a masivním dřevem volíme takové truhlářské rohové spoje, které umožňují přirozený pohyb materiálu při změnách vlhkosti.
Umístění svlakových lišt
Svlakové lišty představují klíčový prvek pro zpevnění rozměrnějších ploch, přičemž jejich správné osazení přímo ovlivňuje stabilitu konstrukce. Pro zachování integrity materiálu instalujte svlakové lišty nejméně 50 mm od čela spárovky, čímž předejdete riziku vyštípnutí koncové části dřeva. Samotná svlaková drážka nesmí nikdy přesáhnout jednu třetinu hloubky dřevěného prvku. Důležitým technickým detailem je úhel rybiny, kdy svlaková drážka vykazuje sklon v rozmezí 75 až 80 stupňů. Toto konstrukční řešení zajišťuje pevné sevření spoje i při vysychání dřeva a zvyšuje celkovou tuhost konstrukčních spojů dřeva.
Druhy ozubů (rybiny)
Ozuby, známé také jako rybiny, patří mezi nejtrvanlivější tesařské spoje, které mechanicky brání rozpojení dílců. Rozlišujeme tři základní typy, které určují, jak spojit dvě dřevěné desky v rohu pevně a trvanlivě: otevřené, polokryté a celokryté ozuby. Otevřené ozuby jsou ideální pro maximální pevnost v tahu, zatímco polokryté a celokryté varianty volíme tam, kde vyžadujete esteticky čistý vnější vzhled rohu. Tyto spoje umožňují přirozené sesychání a bobtnání dřeva bez vlivu na konstrukční stabilitu. Správné lepení dřevěných spojů v kombinaci s přesným vyřezáním ozubů vytváří nerozebíratelný celek odolný vůči namáhání v krutu.
Vliv druhu dřeva na volbu a pevnost rohových spojů
Výběr vhodného materiálu přímo determinuje trvanlivost konstrukčních spojů dřeva. Tvrdost dřeva zásadně ovlivňuje pevnost rohového spoje, protože hustší struktura lépe odolává tlaku v místě čepu a dlabu. U měkkých jehličnatých dřevin, jako je smrk nebo borovice, musíte volit větší plochy kontaktů, aby nedošlo k drcení vláken při zatížení. Naopak u tvrdých listnatých dřevin, jako je dub či buk, dovolují truhlářské rohové spoje jemnější detaily, protože materiál vykazuje vyšší odolnost proti střihu.
Smršťování dřeva ovlivňuje výběr spoje v závislosti na vlhkosti prostředí. Dřevo s vysokým koeficientem objemové změny vyžaduje konstrukce, které umožní přirozený pohyb materiálu bez rizika vytržení spoje. Zatímco u stabilních dřevin uspějete s lepením dřevěných spojů, u nestabilních druhů jsou vhodnější spoje dřevěných trámů zajištěné mechanicky, například pomocí kolíků a pera. Při návrhu rybinových spojů u tvrdých dřevin pamatujte, že polokryté ozuby vyžadují kryt o tloušťce 1/4 až 1/3 tloušťky dřeva, což zajišťuje dostatečnou pevnost čela spoje.
Srovnání vlivu vlastností dřeva na spoje
| Druh dřeva | Tvrdost | Smršťování | Vhodný typ spoje |
|---|---|---|---|
| Smrk / Borovice | Nízká | Střední | Tesařské spoje (dlaby, přeplátování) |
| Dub / Buk | Vysoká | Vysoké | Rybinové spoje, čep a dlab |
| Exotické dřeviny | Velmi vysoká | Nízké | Přesné čepování, lepené spoje |
Odborná rada: Při návrhu vždy zvažte konečné umístění výrobku. V exteriéru, kde dochází k častým změnám vlhkosti, preferujte mechanické zajištění spojů před pouhým lepením, abyste předešli selhání vlivem objemových změn dřeva. Pamatujte, že u přeplátovaných spojů by délka přeplátování měla činit nejméně 4násobek tloušťky dřeva, zatímco u úkosových spojů postačí délka spáry 2 až 3 násobek tloušťky materiálu. Upozorňujeme, že zásahy do nosných konstrukcí a rozsáhlé tesařské spoje smí provádět pouze osoba s odbornou způsobilostí.
Normy a certifikace rohových spojů dřeva
Normy pro rohové spoje definují technické požadavky, které zajišťují bezpečnost a stabilitu staveb. V České republice se při návrhu a provádění konstrukcí řídíme normami ČSN, které úzce navazují na evropské normy řady Eurokód 5. Tyto předpisy určují únosnost, tuhost a trvanlivost, kterými musí disponovat konstrukční spoje dřeva a tesařské spoje při dlouhodobém zatížení. Dodržování těchto norem je základním předpokladem pro certifikaci kvality, která potvrzuje, že spoj splňuje legislativní požadavky na mechanickou odolnost.
Klíčové standardy pro rohové spoje
Pro dosažení vysoké pevnosti, kterou vyžadují pokročilé techniky rohových spojů dřeva pro truhláře, je nutné pracovat v souladu s následujícími principy:
- ČSN EN 1995-1-1 stanovuje zásady navrhování dřevěných konstrukcí a výpočetní postupy pro spoje dřevěných trámů.
- Certifikace kvality materiálů a spojovacích prostředků garantuje deklarované vlastnosti, jako je pevnost v tahu nebo smyku.
- Správné provedení zahrnuje přesné lícování prvků, jako jsou kolíky a pera nebo tradiční čep a dlab, které musí odpovídat projektové dokumentaci.
- Kvalitní lepení dřevěných spojů podléhá normám pro odolnost lepených spojů vůči klimatickým vlivům a vlhkosti.
Odborná rada: Při realizaci nosných prvků vždy ověřte, zda zvolený typ spoje odpovídá statickému výpočtu. U nosných konstrukcí střech nebo krovů je nezbytné, aby spoje odpovídaly certifikovaným postupům, neboť neodborný zásah může vést k selhání celého systému.
Časté dotazy a odpovědi o rohových spojích dřeva
Otázka: Jak spojit trámy v rohu pevně a trvanlivě?
Použijte čepové nebo rybinové spoje s hloubkou čepu cca 4násobek tloušťky dřeva a pevné přitlačení svěrkami během lepení. Správné spojování trámů vyžaduje přesný úhel a pevné upevnění pro dosažení maximální tuhosti konstrukce.
Otázka: Jak spojit dvě dřevěné desky v rohu?
Efektivní je spoj pero-drážka se zapadajícím perem a drážkou pro odolnost proti trhání a kroucení. Tyto konstrukční spoje dřeva zajišťují vysokou stabilitu i bez dalších kovových prvků.
Otázka: Jaký je doporučený průměr kolíků pro rohové spoje?
Nejpoužívanější průměry kolíků jsou 6, 8, 10, 12, 14, 16, 18 a 20 mm, často z tvrdého bukového dřeva. Správný výběr kolíků a pera je klíčový pro dlouhodobou životnost spoje.
Otázka: Jaká je doba schnutí lepidla při spojování dřeva?
Doba schnutí není přesně stanovena, ale pevné přitlačení svěrkami během schnutí je klíčové pro kvalitu spoje. Lepení dřevěných spojů vyžaduje čisté plochy a vhodnou teplotu v dílně.
Otázka: Jaké nástroje jsou potřeba pro výrobu rohových spojů?
Tradiční nástroje zahrnují ruční pily, dláta a svěrky, moderní výroba využívá čepovací stroje a lepicí lisy. Pro kvalitní truhlářské rohové spoje je důležitá ostrost dlát.
Otázka: Co je systém DOMINO a jaké má výhody?
DOMINO je moderní systém pro rychlé a přesné pokosové spoje s kolíky kombinujícími vlastnosti plochých a kruhových kolíků. Umožňuje velmi efektivní tesařské spoje s vysokou přesností.
Otázka: Jak ovlivňuje druh dřeva volbu rohového spoje?
Tvrdost a smršťování dřeva ovlivňují pevnost spoje; jehličnaté dřevo vyžaduje pružnější spoje, listnaté pevnější a stabilnější. Volba materiálu přímo určuje, jaké metody spojování zvolit.
Otázka: Kde by měly být umístěny svlakové lišty ve spárovce?
Svlakové lišty se osazují nejméně 50 mm od čela spárovky, aby nedošlo k oslabení spoje. Toto opatření zabraňuje štípání dřeva v namáhaných místech.
Otázka: Jaké jsou typy ozubů (rybin) a jejich význam?
Otevřené, polokryté a celokryté ozuby umožňují sesychání a bobtnání dřeva bez poškození spoje. Tyto rybinové spoje patří k nejstabilnějším metodám v truhlářství.
Otázka: Jaké normy upravují kvalitu rohových spojů?
Platné jsou normy ČSN EN 1995 (Eurokód 5) a ČSN EN ISO 9001, které zajišťují kvalitu a bezpečnost spojů. Dodržení těchto norem je zásadní při stavbě nosných konstrukcí.
Otázka: Jaký je rozdíl mezi čepovým a pero-dlabovým rohovým spojem?
Čepový spoj využívá čep zasunutý do dlabu, zatímco pero-dlabový spoj má navíc pero pro lepší stabilitu; čep bývá obvykle 20-30 mm široký. Rozměry spojů musí odpovídat celkovému průřezu dřeva.
Otázka: Jaké jsou výhody použití kovových spojovacích prvků na rohové spoje dřeva?
Kovové prvky jako vruty nebo úhelníky zvyšují pevnost spoje až o 30 % a umožňují rychlejší montáž bez vysychání lepidla. Upozornění: zásahy do nosných konstrukcí smí provádět pouze osoba s odbornou způsobilostí.
Otázka: Jak správně připravit dřevo před lepením rohového spoje?
Povrch musí být hladký a zbavený prachu, ideálně broušený brusným papírem zrnitosti 120, aby lepidlo dobře přilnulo. Čistota plochy je základním předpokladem pro pevný spoj.
Otázka: Jaká je doporučená hloubka dlabu pro spojování trámů v rohu?
Hloubka dlabu by měla být přibližně 1/3 tloušťky trámu, což zajistí dostatečnou pevnost a stabilitu spoje. Příliš hluboký dlab může oslabit průřez trámu.
Otázka: Jaké moderní technologie umožňují přesnější výrobu rohových spojů dřeva?
Použití CNC frézek umožňuje přesnost až na 0,1 mm a tím zlepšuje kvalitu a opakovatelnost spojů. Tato technologie výrazně urychluje výrobu složitých spojů.
